AZURITE Rack II
120W
Description
Une gamme d’armatures industrielles LED adaptée à l’éclairage intelligent autonome pour de grandes surfaces telles que les centres logistiques, les entrepôts, les centres de productions& Les armatures industrielles led AZURITE Rack II ont été spécialement étudiées pour être combinées avec des systèmes de détection et de gestion automatique de l’éclairage et elle permettent d’accueillir un système de détection de mouvement. La gamme AZURITE Rack II est idéale dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle et dans la recherche de performance énergétique grâce aux différentes solutions de Smart Lighting proposées par ADDIS Lighting.
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Large gamme de puissance
- Facile à suspendre grâce à un anneau de suspension
- Arceau de montage en option
- Angle de rayonnement spécifique pour l’éclairage des racks
- Optique remplacable
- Gradable 0-10V ou DALI en option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximale immédiate
- LUMILEDS Luxeon 3030 2D
- Alimentation MeanWell gamme ELG
- Alimentation MeanWell gamme HLG ou HVG en option
- Détecteur de mouvement en option
- Eclairage intelligent en option
Caractéristiques techniques
Caractéristiques générales

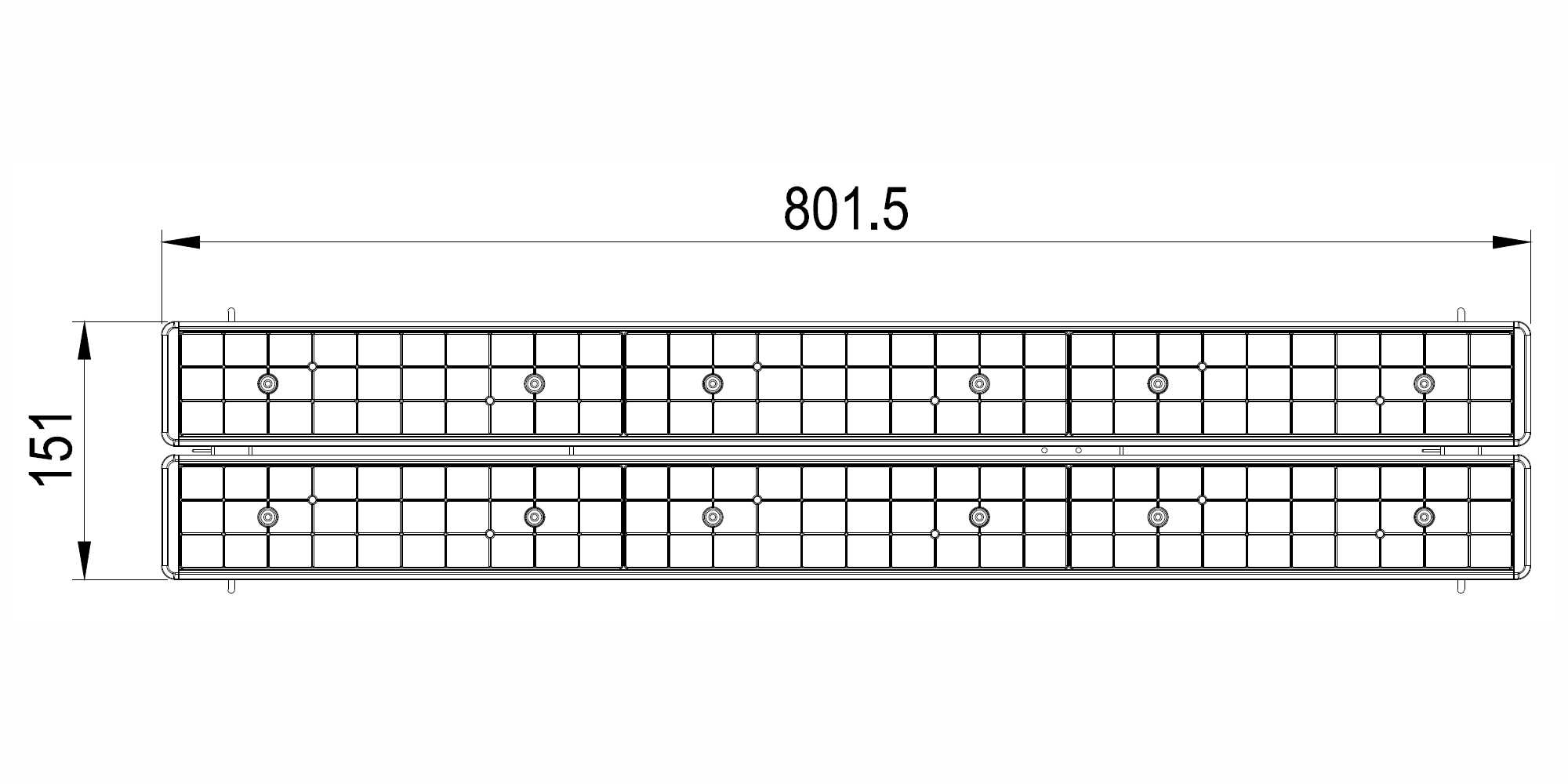

| Format | 801.5*151*79 |
| Structure | Fonte d'aluminium |
| Optique | Polycarbonate automobile |
| Finition | Blanc, noir ou gris, autre en option |
| Protection | Peinture Polyester |
| Fixation | Filin de suspension |
| Raccordement | Filaire (30cm) 3 pôles |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 3.8kg |
| Poids brut | 4.8kg |
| Conformité | CE, RoHS, IP40, IK08 |
| Classe Electrique | CL1 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 3030 2D |
| Nombre de LED | 180 |
| Puissance totale LED | 120W |
| Courant | 110-115mA |
| Plage de tension | 6V |
| Angle de rayonnement | 30°, 60°, 90°, Asy 25°, Double Asy 25°, 30°x90°, 120° |
| Température de couleur °K | 2700, 3000, 4000, 5000, 5700, 6500 |
| Indice de rendu des couleurs | >70, >80, >90 |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire | 17090lm à 5000°K Ra>80 Optique MB |
| Efficacité lumineuse led | >142lm/W |
| Efficacité lumineuse luminaire | >131lm/W |
| Groupe de risque | GR0 |
| L70B50 Ta25°C TM21-6x | >60.000h |
| L70B50 Ta25°C TM21 | >142.000h Luxeon 3030 2D |
| L80B20 Ta25°C TM21 | >76.000h Luxeon 3030 2D |
| L80B10 Ta25°C TM21 | >72.000h Luxeon 3030 2D |
| L90B10 Ta25°C TM21 | >35.000h Luxeon 3030 2D |
Caractéristiques électriques
| Puissance max luminaire | 130W |
| Tension de fonctionnement | 100~305VAC |
| Fréquence de fonctionnement | 47-63Hz |
| Facteur de puissance | >0,95 |
| Efficacité | >92% |
| Gradation (Option) | Option 1-10V, PWM, Résistif, Dali |
| THD | |
| Driver | MeanWell ELG |
| MTBF (MIL-HDBK-217F) | 313.660 heures |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Driver | Gradation | Platine |
| XXXX | XXXW | X | XXX | XX | X | XX | X | X | X |
| AP2R= Armature à Led Azurite Rack II | 120= 120W | W= Blanc | L30= LUMILEDS Luxeon 3030 2D | NB= 30x30 | 7= >70 | 27= 2700°K | E= ELG | _= No Dim | S= Platine/Raccord Détecteur |
| B= Noir | MB= 60x60 | 8= >80 | 30= 3000°K | H= HVG | 1= 1-10V/PWM/Res | ||||
| G= Gris | WB= 90x90 | 9= >90 | 40= 4000°K | L= HLG | D=Dali | ||||
| SA= Asymétrique 25° | 50= 5000°K | ||||||||
| DA= Double Asy 25° | 57= 5700°K | ||||||||
| LA= 30x90° | 65= 6500°K | ||||||||
| DB= Satiné 120° |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Exemples |
| AP2R120WWL30NB840E = Armature à LED AZURITE Rack II 120W Blanche avec LED LUMILEDS Luxeon 3030 Optique à 30° IRC>80 4000°K Driver MeanWell ELG |
| AP2R120WWL30LA850H = Armature à LED AZURITE Rack II 120W Blanche avec LED LUMILEDS Luxeon 3030 Optique 30x90° IRC>80 5000°K Driver MeanWell HVG |
| AP2R120WGL30WB840ED = Armature à LED AZURITE Rack II 120W Grise avec LED LUMILEDS Luxeon 3030 Optique à 90° IRC>80 4000°K Driver MeanWell ELG DALI |
| AP2R120WBL30DB840E1 = Armature à LED AZURITE Rack II 120W Noir avec LED LUMILEDS Luxeon 3030 Optique satinée à 120° IRC>80 5000°K Driver MeanWell ELG 1-10V |
| Accessoires |
| ADL-HMW11 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor |
| ADL-HMW12 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor et détection d’intensité lumineuse |
| ADL-HMW14 = Détecteur de mouvement grande hauteur avec gradation DALI, fonction corridor |
| ADL-HMW15 = Détecteur de mouvement grande hauteur avec gradation DALI, fonction corridor et détection d’intensité lumineuse |
| ADL-HRC-11 = Télécommande / Programmation |
| Détection infra-rouge et autre système sur demande auprès de notre service technique |
| Leafnut = Eclairage intelligent, Smart lighting. Système de gestion centralisé. Prendre contact auprès de notre service technique |

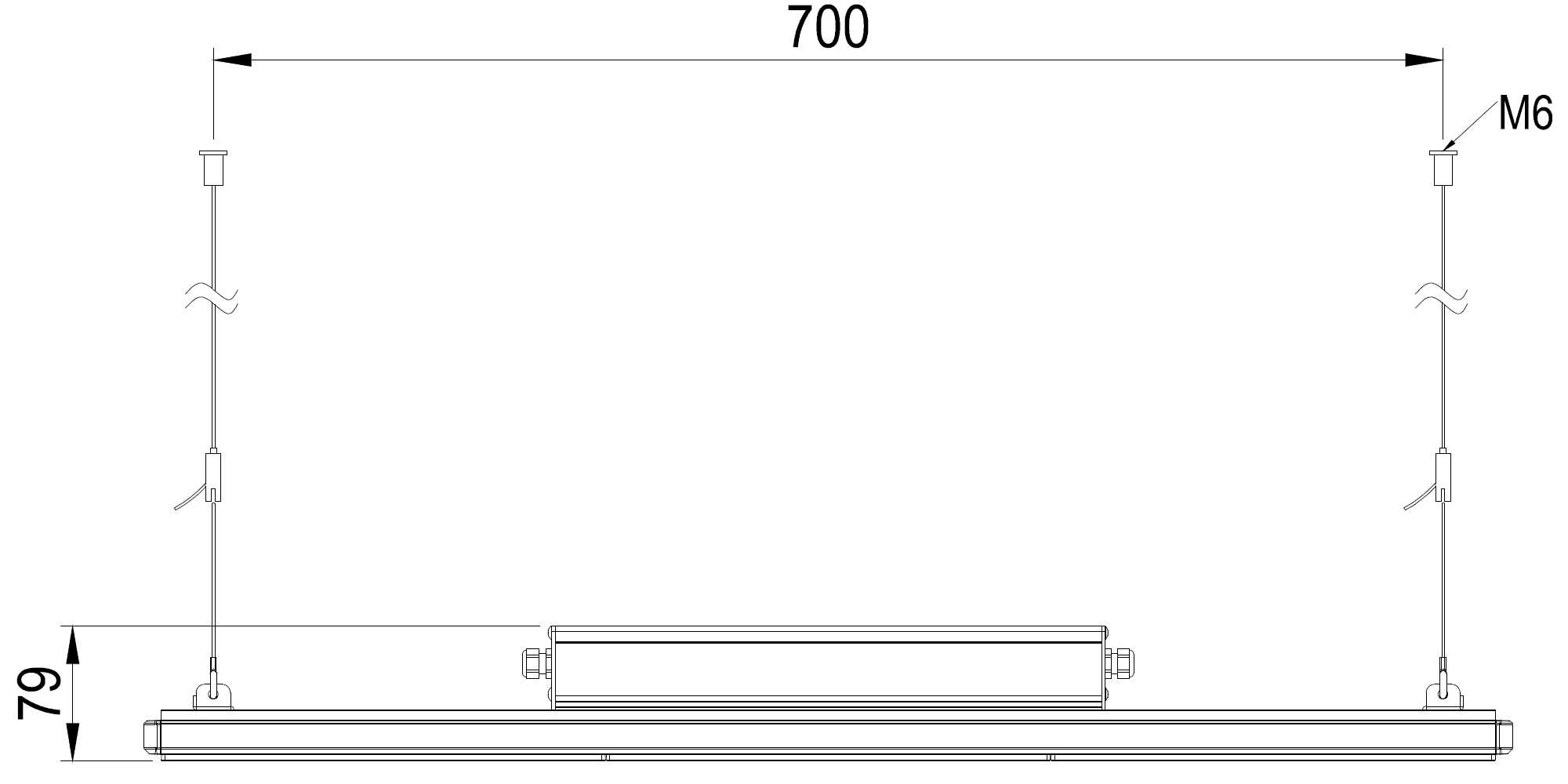

Plans
Options
Photométries
Préscription
Fiche technique
Documents
- CE Déclaration de conformité UE - Projecteur AZURITE II
- IES Fichiers IES - Azurite Rack 2 - Ed2 (1551349309wpdm_Fichiers IES - AZURITE RACK 2 - Ed2)
- IES Fichiers IES – Azurite Rack 2 – Ed1
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
