Armatures LED Azurite Rack III
300W
Description
L’armature industrielle LED AZURITE Rack III 300W est adaptée à l’éclairage intelligent et autonome pour de grandes surfaces telles que les centres logistiques, les entrepôts, les centres de production& L’armature industrielle LED AZURITE Rack III 300W a été spécialement étudiée pour être combinée avec des systèmes de détection et de gestion automatique de l’éclairage et elle permet d’accueillir un système de détection de mouvement. L’armature industrielle AZURITE Rack III 300W architecturée autour de la led LUMILEDS Luxeon 5050 et de l’alimentation MEAN WELL ELG-150 est idéale dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle et dans la recherche de performance énergétique grâce aux différentes solutions de Smart Lighting proposées par ADDIS Lighting.
- Efficacité lumineuse supérieur à 180lm/W
- Le meilleur rapport puissance performance
- Performance maximum immédiate
- Large choix d’angles de rayonnement
- Rayonnement rond, symétrique ou asymétrique
- Gradation 0-10V ou DALI en option
- Optique secondaire en polycarbonnate
- Utilisation en suspension, murale ou fixe au hauteur
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- LED LUMILEDS Luxeon 5050
- Alimentation électronique MEAN WELL ELG
- Détecteur de mouvement autonome en option
- Smart Lighting ZigBee Solution AGATE
Caractéristiques techniques
Caractéristiques générales

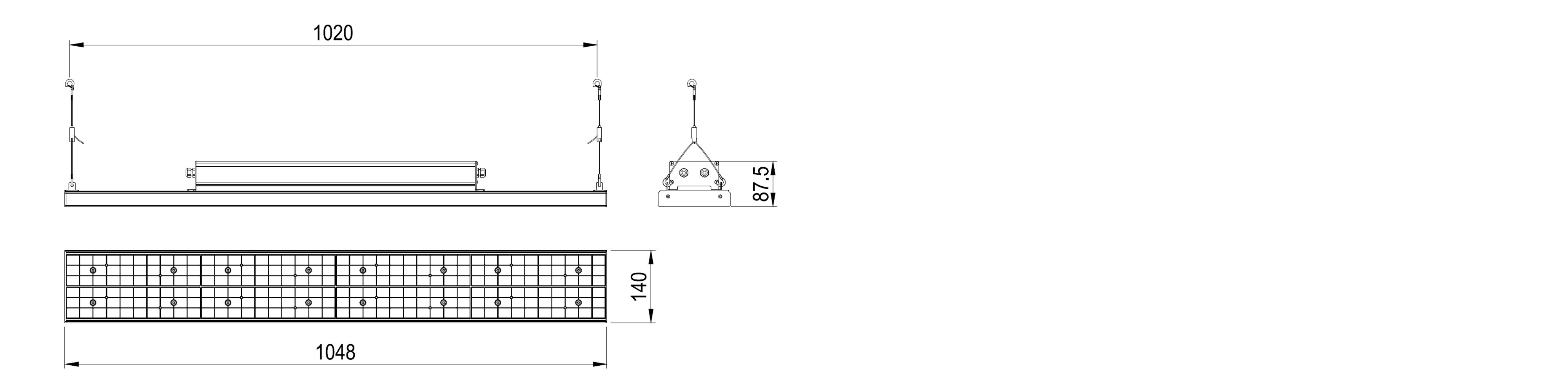

| Format Arceau incliné | 1048*140*87.5 |
| Entraxe de suspension | 1020 |
| Structure | Aluminium |
| Optique secondaire | Polycarbonate |
| Finition couleur | Blanc, gris, noir, autre en option |
| Protection | Peinture AKZONOBEL |
| Fixation | Suspension |
| Raccordement | Filaire (1m) 3pôles |
| Température de fonctionnement | -40°C à +45°C |
| Température de stockage | -25°C à +80°C |
| Poids net | 6.8kg |
| Poids brut | 8.1kg |
| Conformité | CE, RoHS, IP42, IK08 |
| Garantie | 5 ans |
| P/U | U |
| R/Rx | R (Réparable) |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 5050 |
| Nombre de LED | 240 |
| Puissance totale LED | 287W |
| Courant | 52mA |
| Plage de tension | 23~24V |
| Angle de rayonnement | 30°, 50°, 70°, 120°, Asy40x120°, Asy30x120°, Simple Asy, Double Asy |
| Température de couleur °K | 2200, 2700, 3000, 4000, 5000, 5700, 6500 |
| Indice de rendu des couleurs | >70, >80, >90 |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire (+/-7%) | 52.120lm à 5000°K Ra>70 Optique DA |
| Efficacité lumineuse led max | >181lm/W (5000°K Ra 70) |
| Efficacité lumineuse luminaire | >162lm/W (5000°K Ra 70) |
| Groupe de risque | GR0 |
| L70B50 Ta25°C TM21-6x | >60.000h |
Caractéristiques électriques
| Puissance max luminaire | 320W |
| Tension de fonctionnement | 100~305VAC / 142~431VDC |
| Fréquence de fonctionnement | 47~63Hz |
| Facteur de puissance | >0,95 |
| Efficacité | >91% |
| THD | |
| Protection | 6KV / 4KV |
| Classe électrique | CL1 |
| ENEC Driver | ENEC05 |
| Gradation (Option) | 1-10V, PWM, Résistif, DALI |
| Driver | Mean Well ELG-150-48A |
| MTBF (MIL-HDBK-217F) | 313.660 heures |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Driver | Gradation | Fixation |
| XXXX | XXXW | X | XXX | XX | X | XX | X | X | X |
| AP3R= Armature à Led AZURITE Rack III | 300= 300W | W= Blanc | L5= LUMILEDS Luxeon 5050 | NB= 30x30 | 7= >70 | 27= 2700°K | E= ELG | _= No Dim | _= Suspension |
| B= Noir | MB= 50x50 | 8= >80 | 30= 3000°K | X= XLG | 1= 1-10V/PWM/Res | M= Arceau Mural | |||
| G= Gris | WB= 70x70 | 9= >90 | 40= 4000°K | H= HVG | D=Dali | N= Arceau Plafond | |||
| DB= Satiné 120° | 50= 5000°K | L= HLG | |||||||
| LA= 40x120° | 57= 5700°K | ||||||||
| NA= 30x120° | 65= 6500°K | ||||||||
| SA= Asymétrique | |||||||||
| DA= Double Asy |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Exemples |
| AP3R300WWL5NB840E = Armature à LED AZURITE Rack III 300W Blanche avec LED LUMILEDS Luxeon 5050 Optique à 30° IRC>80 4000°K Driver MeanWell ELG |
| AP3R300WWL5LA850H = Armature à LED AZURITE Rack III 300W Blanche avec LED LUMILEDS Luxeon 5050 Optique 40x120° IRC>80 5000°K Driver MeanWell HVG |
| AP3R300WGL5WB840ED = Armature à LED AZURITE Rack III 300W Grise avec LED LUMILEDS Luxeon 5050 Optique à 70° IRC>80 4000°K Driver MeanWell ELG DALI |
| AP3R300WBL5DB840E1 = Armature à LED AZURITE Rack III 300W Noir avec LED LUMILEDS Luxeon 5050 Optique satinée à 120° IRC>80 4000°K Driver MeanWell ELG 1-10V |
| Accessoires |
| ADL-KJ-M20S-11 = Raccord 1 vers 1 IP68 3 pôles 400V 13A Max 2.5mm² OD 7~10.5mm |
| ADL-3T-M25-1208H2 = Raccord 1 vers 2 IP68 3 pôles 400V 32A Max 6mm² OD1 8~12mm 2xOD2 5~8.3mm |
| ADL-4T-M25-1208H2 = Raccord 1 vers 3 IP68 3 pôles 400V 32A Max 6mm² OD1 8~12mm 3xOD2 5~8.3mm |
| ADL-HMW11 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor |
| ADL-HMW12 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor et détection d’intensité lumineuse |
| ADL-HRC-11 = Télécommande / Programmation |
| Détection infra-rouge et autre système sur demande auprès de notre service technique |
| AGATE = ZigBee, Smart lighting, solution d’éclairage intelligent, système de gestion centralisé. Prendre contact auprès de notre votre correspondant. |
