KUNZITE III
100W
Description
Le KUNZITE III 100W répond à un besoin d’éclairage général, son faible poids facilite toutes les mises en œuvre possibles et son arceau de fixation orientable est facilement installable. Bâtis sur un corps moulé en fonte d’aluminium et couplé à une façade en verre trempé de haute qualité qui protège parfaitement les LED et le réflecteur, le projecteur led Kunzite III 100W assure une dissipation en parfaite adéquation avec les leds LUMILEDS Luxeon 3030 2D utilisées et est résistant aux intempéries.
- Simplification de choix et d’installation
- Installation rapide
- Usage général et polyvalent
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Large gamme de puissance
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Très grande surface de dissipation
- LUMILEDS Luxeon 3030 2D
- LUMILEDS Luxeon 5050
- Gradable 0-10V ou DALI en option
Caractéristiques techniques
Caractéristiques générales

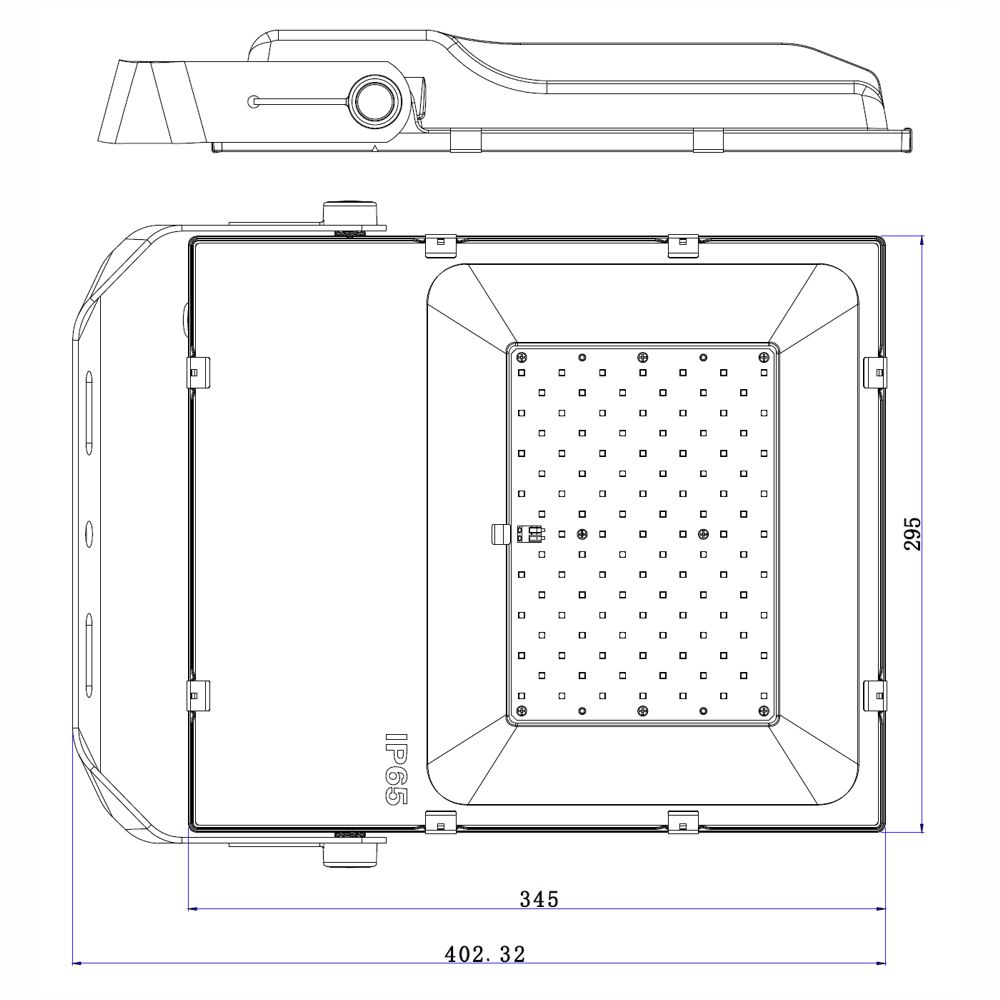

| Format | 295*345*53.5 |
| Structure | Fonte d'aluminium |
| Optique | Verre trempé |
| Finition | Noir (autre RAL en option) |
| Protection | Dracomet |
| Fixation | Arceau de montage |
| Raccordement | Filaire 1m |
| Température de fonctionnement | -25°C à +40°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 4.80kg |
| Poids brut | 5.30kg |
| Conformité | CE, RoHS, IP65, IK08 |
| Classe Electrique | CL1 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 3030 2D |
| Nombre de Led | 120 |
| Puissance totale LED | 95W |
| Courant | 132mA |
| Plage de tension | 6V |
| Angle de rayonnement | 110° |
| Température de couleur °K | 2200, 2700, 3000, 4000, 6500 |
| Indice de rendu des couleurs | >80, >90 |
| Step Macadam (SDCM) | 4 |
| Flux Luminaire 3000K, 4000K, 6500K | >11700lm, >13210lm, >13550lm |
| Efficacité lumineuse led | >123lm/W, >139lm/W, >142lm/W |
| Efficacité lumineuse luminaire | >117lm/W, >132lm/W, >135lm/W |
| Groupe de risque | GR1 |
| L80B20 Ta25°C | >50.000h |
| L70B50 Ta25°C | >60.000h |
Caractéristiques électriques
| Puissance max luminaire | 100W |
| Tension de fonctionnement | 100-305VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0.98 |
| Efficacité | >90% |
| Gradation (Option) | 0-10V, DALI |
| THD | |
| Driver | MeanWell ELG |
| MTBF (MIL-HDBK-217F) | 282.900 heures |
Informations complémentaires
| Option | |
| Détecteur de mouvements | A venir |
| Parafoudre sur demande | |
| Gradation | 0-10V, DALI |
| Couleur | RAL à spécifier |
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Alimentation | Gradation | Façade |
| XXXX | XXXW | X | XXX | XXX | X | XX | X | X | X |
| AP3K= Projecteur à Led KUNZITE III | 100= 100W | B= Noir | L30= LUMILEDS Luxeon 3030 2D | 110= 110° | 8= >80 | 22= 2200°K | _= 220-240VAC | _= No Dim | _= Verre Trempé |
| G= Gris | L3= LUMILEDS Luxeon 3030 2D | A05= 25°x90° | 9= >90 | 27= 2700°K | C2= 24VDC | 1= 0-10V/PWM/Res | P= Polycarbonate | ||
| W= Blanc | L5= LUMILEDS Luxeon 5050 | 30= 3000°K | A2= 24VAC | D=Dali | |||||
| 40= 4000°K | |||||||||
| 65= 6500°K |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Produits | Codes barre EAN13 |
| AP3K100WBL30110830 | 3665107000062 |
| AP3K100WBL30110840 | 3665107000079 |
| AP3K100WBL30110865 | 3665107000086 |
| Exemples | Descriptions |
| AP3K100WBL30110830 | Projecteur à LED KUNZITE III 100W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 3000°K |
| AP3K100WBL30110840 | Projecteur à LED KUNZITE III 100W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K |
| AP3K100WBL30110865 | Projecteur à LED KUNZITE III 100W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 6500°K |
| AP3K100WBL30110840D | Projecteur à LED KUNZITE III 100W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K DALI |
| AP3K100WBL30110840C2 | Projecteur à LED KUNZITE III 100W Noir avec LED LUMILEDS Luxeon 3030 Réflecteur à 110° IRC>80 4000°K Driver 24VDC |
| Accessoires | Descriptions |
| ADL-KJ-PG9-08 | Raccord IP68 3 pôles 300V 10A Max 1.0mm² OD1 4-8.2 / OD2 4-8.2 |
| ADL-KJ-PG9-05 |
Raccord IP68 2 pôles 250V 10A Max 1mm² OD1 3-5.3 / OD2 3-5.3 pour version 24VDC |
| ADL-3T-M20-0806H2 | Raccord IP68 3 pôles 1 vers 2 400V 13A Max 2.5mm² OD1 4-8.1 / 2xOD2 4-6.5 |

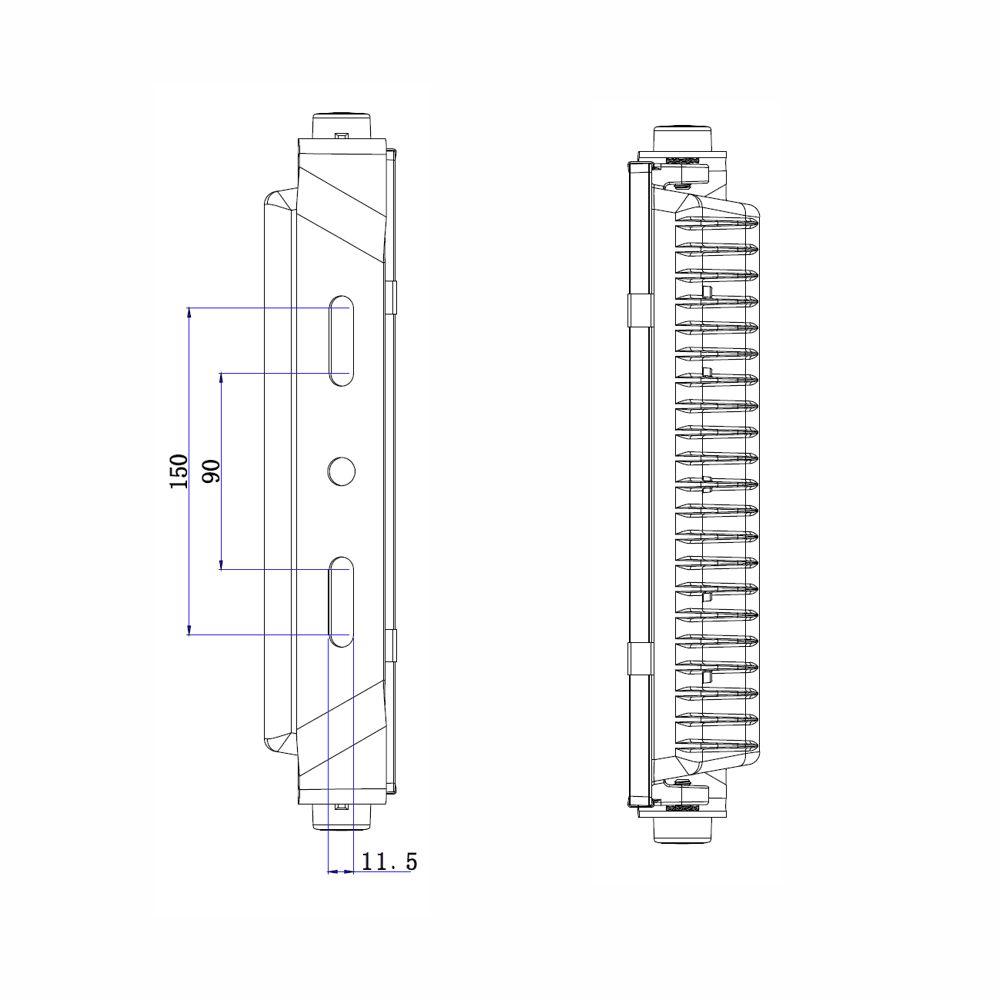

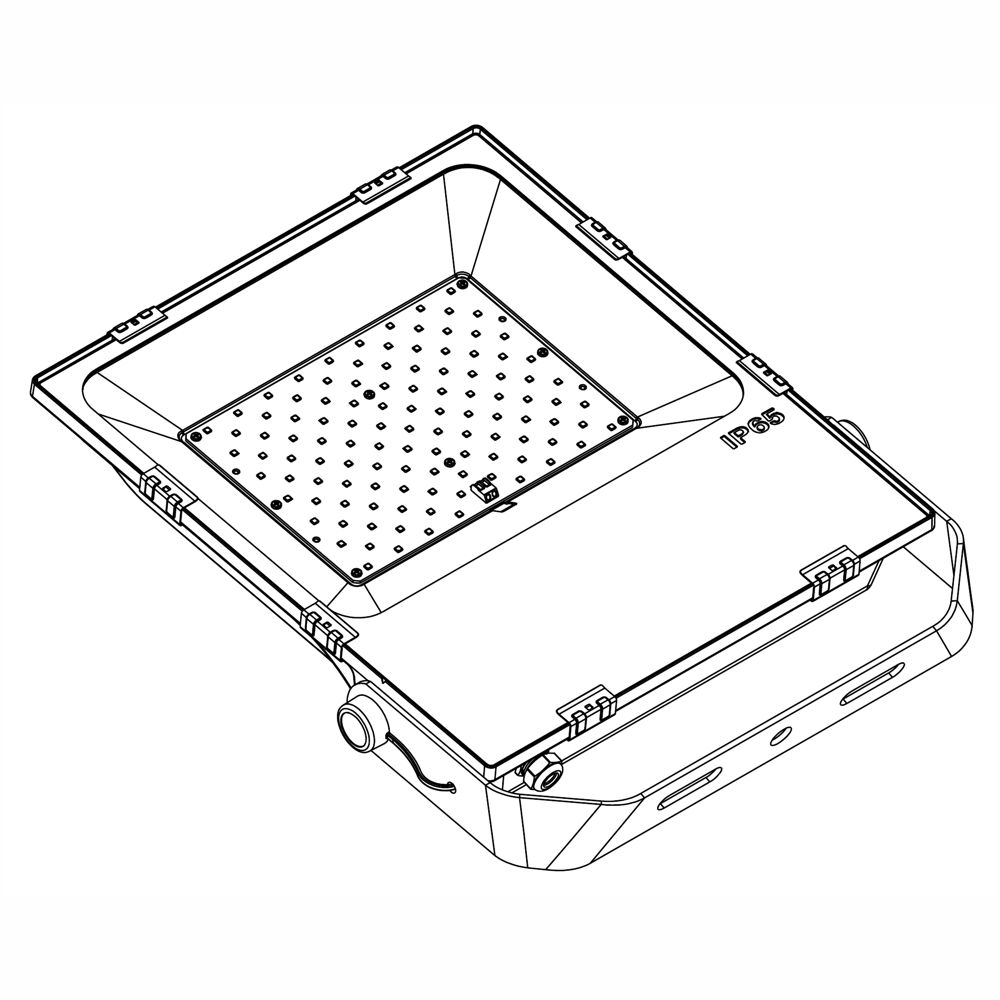

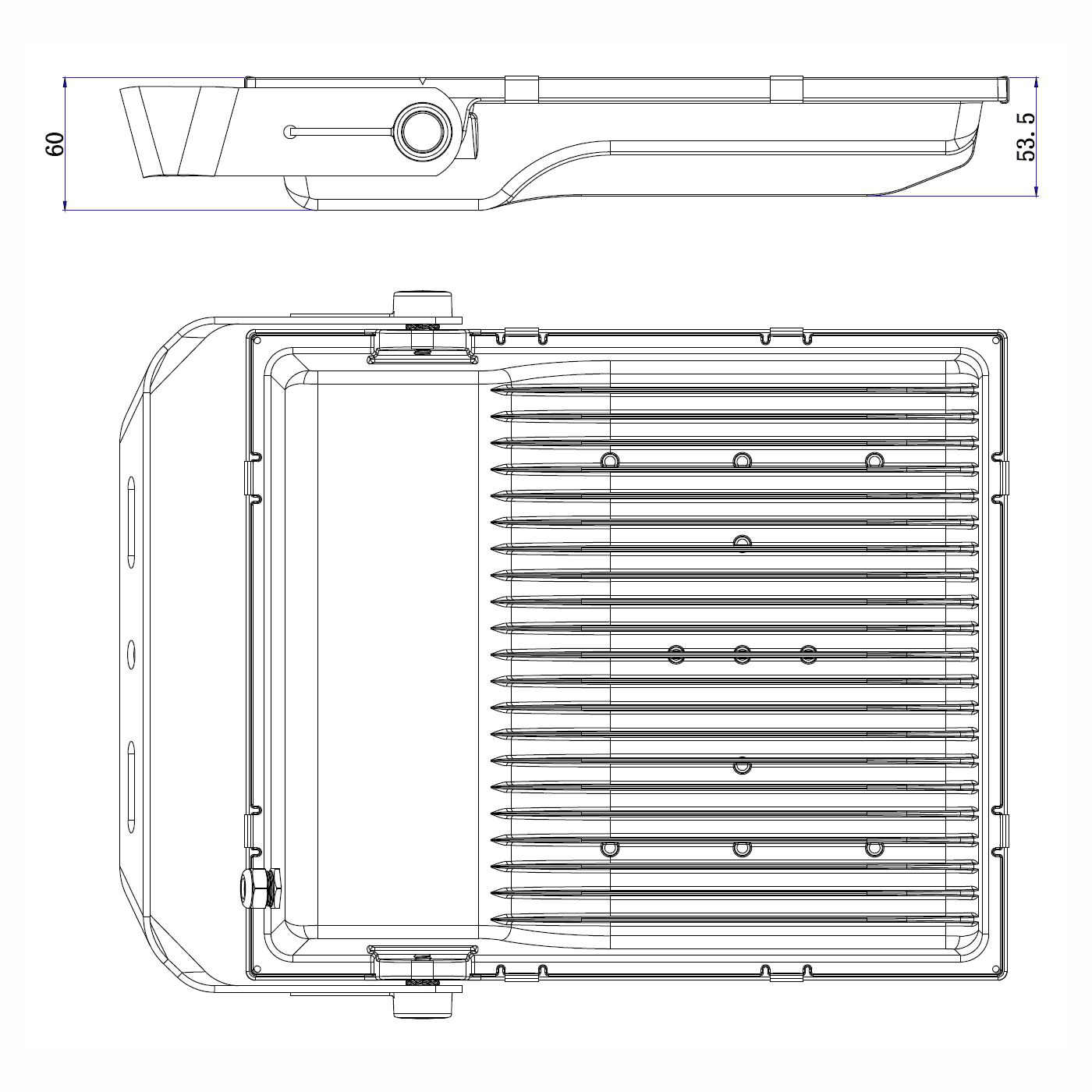

Plans
Options

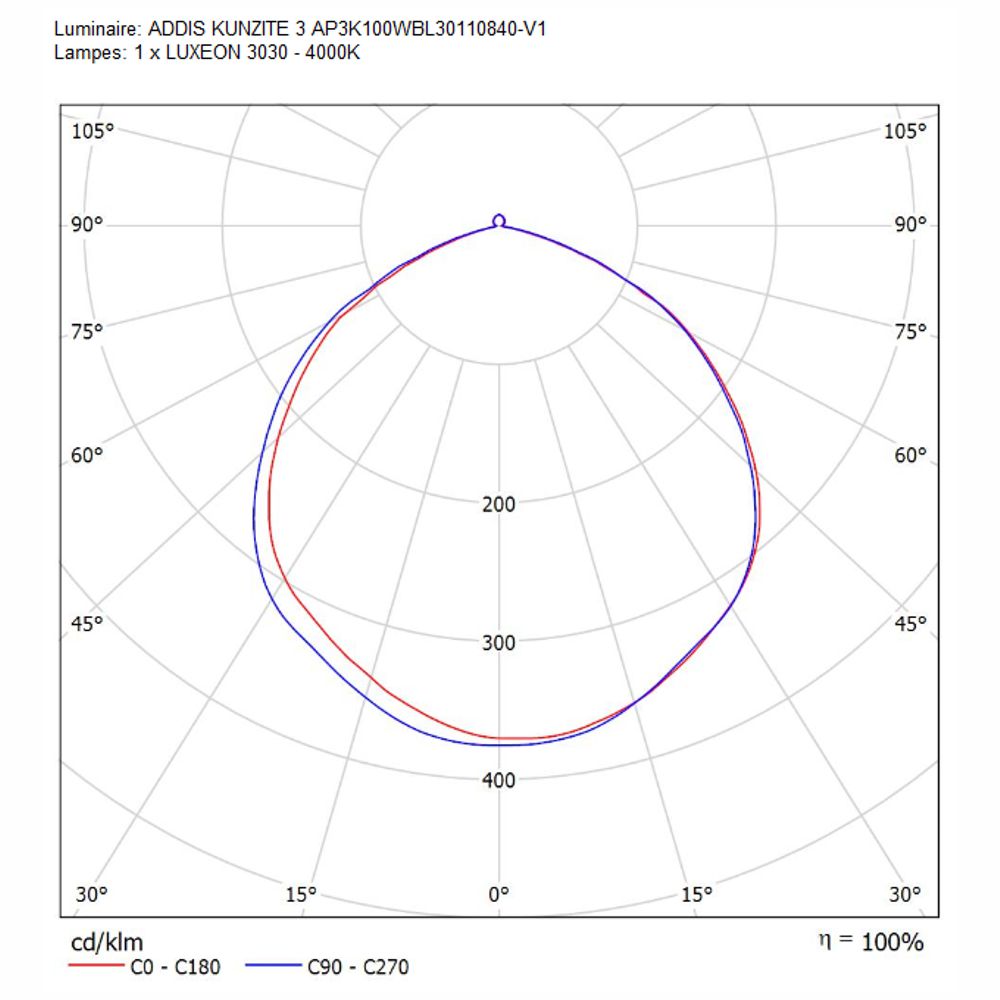

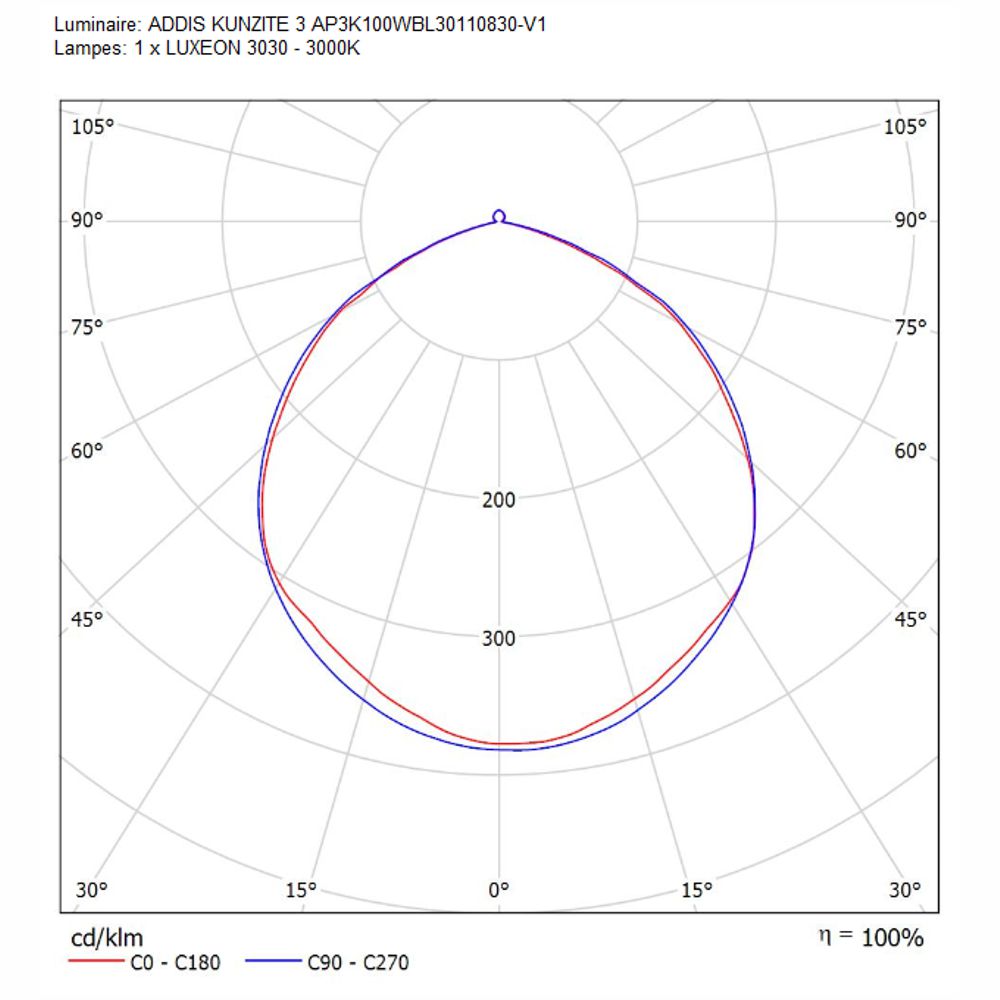

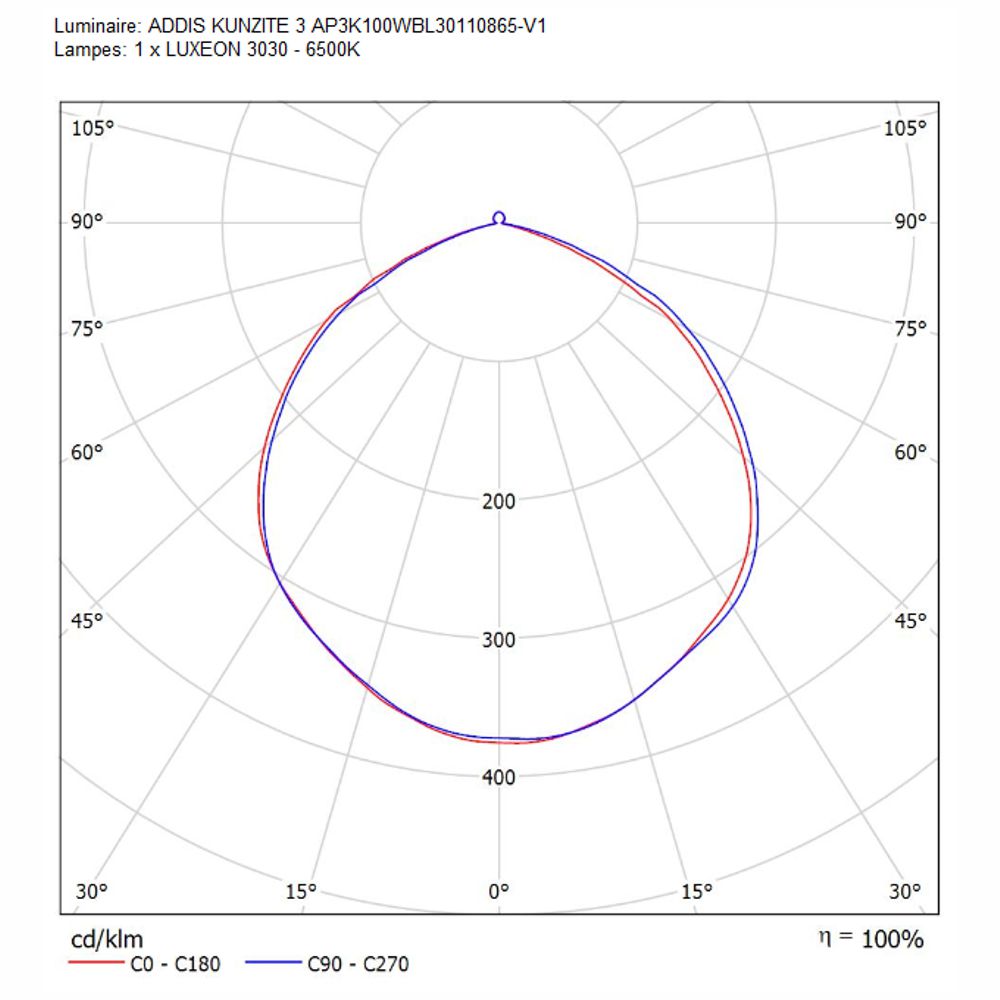

Photométries
Préscription
Fiche technique
Documents
- CE Déclaration de conformité UE - Projecteur KUNZITE III
- IES Fichiers IES - Kunzite III - Ed2 (1567499246wpdm_Fichiers IES - Kunzite III - Ed2)
- CE Déclaration de conformité projecteur KUNZITE III
- MAN Guide de pose projecteur KUNZITE III
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
