KUNZITE IV
250W
Description

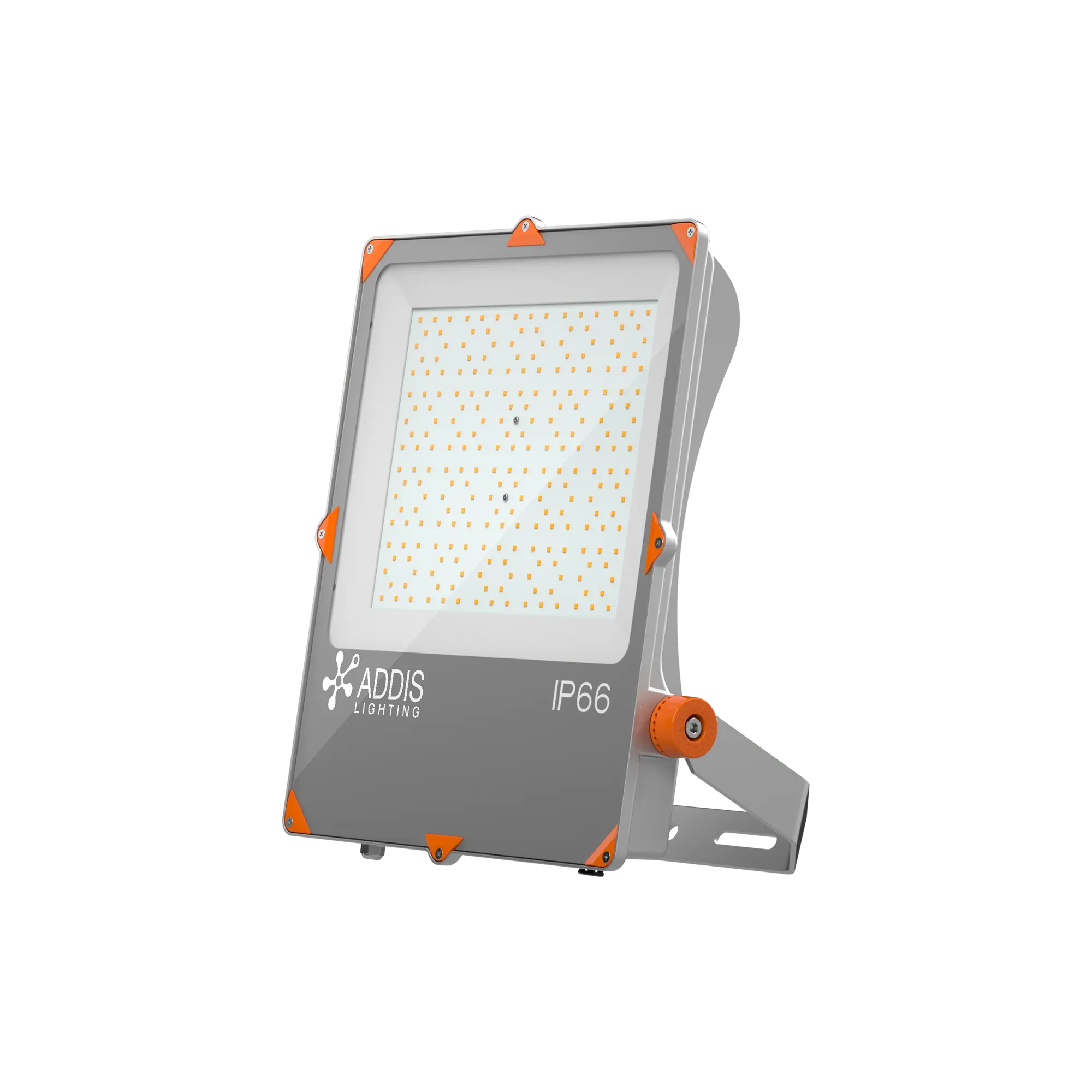

Le projecteur led KUNZITE IV 250W répond à un besoin d’éclairage général, son faible poids facilite toutes les mises en œuvre possibles et son arceau de fixation orientable est facilement installable. Bâtis sur un corps moulé en fonte d’aluminium et couplé à une façade en verre trempé de haute qualité qui protège parfaitement les LED et le réflecteur, le projecteur led KUNZITE IV 250W assure une dissipation en parfaite adéquation avec les leds LUMILEDS Luxeon 5050 utilisées et est résistant aux intempéries. Son optique asymétrique le rend particulièrement adapté pour les éclairages sur façade en tour de bâtiment.
- Simplification de choix et d’installation
- Installation rapide
- Usage général et polyvalent
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Large gamme de puissance
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Très grande surface de dissipation
- Led LUMILEDS Luxeon 5050
- Gradation en option DALI2 ou 0-10V
- Driver SOSEN série VP
- Produit réparable
- Produit éligible aux CEE
Caractéristiques techniques
Caractéristiques générales
| Format | 497,5x392,5x58,8 |
| Structure | Aluminium moulé |
| Optique | Verre trempé |
| Finition | Gris RAL9006 (autre en option) |
| Protection | Dacromet |
| Fixation | Arceau de montage |
| Raccordement | Filaire 1m |
| Température de fonctionnement | -30°C à +45°C |
| Température de stockage | -40°C à +75°C |
| Poids net | 6,3kg |
| Poids brut | 7,1kg |
| Conformité | CE, RoHS, IP66, IK07 |
| Classe Electrique | CL1 |
| IEE | |
| Classe énergétique | A++ |
| Garantie | 6 ans |
| Réparabilité | Oui |
| Driver | Remplaçable |
| Module led | Remplaçable |
| CEE | |
| CEE | RES-EC-104 |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 5050 |
| Nombre de Led | 120 |
| Puissance totale LED | 235W |
| Courant | 90mA |
| Plage de tension | 23.1V |
| Angle de rayonnement | 30°, 60°, 90°, Asy 45°, Asy T2, Asy T3 |
| Température de couleur °K | 2200, 2700, 3000, 4000, 5000, 6500 |
| Indice de rendu des couleurs | >70, >80, >90 |
| Step Macadam (SDCM) | 4 |
| Flux Luminaire 4000°K A45 | >31635lm |
| Efficacité lumineuse led | >134lm/W |
| Efficacité lumineuse luminaire | >126lm/W |
| Groupe de risque | GR1 |
| ULR à 0° | 0% |
| ULR à 5° | 0% |
| L80B20 Ta25°C | >50.000h |
| L70B50 Ta25°C | >60.000h |
Caractéristiques électriques
| Puissance max luminaire | 250W |
| Tension de fonctionnement | 900-305VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0.95 |
| Efficacité | >91% |
| Gradation (en option) | DALI2, 0-10V, PWM |
| THD | |
| Driver | SOSEN VP |
| Certification driver | CE, ENEC05 |
| Protection driver | SCP, OTP, OVP, CM 10kV, DM 6kV |
| MTBF (MIL-HDBK-217F) | 199.000 heures |
Informations complémentaires
| Option | |
| Gradation | DALI2, 0-10V, PWM, Résistif |
| Parafoudre sur demande | |
| Couleur | RAL à spécifier |
| Grille de protection | |
| Raccord IP68 | ADL-KJ-PG9-08 |
| Filin de sécurité | |
| Manchon de montage | ADL-MANCHON60-65 |
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Alimentation | Gradation | Façade |
| XXXX | XXXW | X | XXX | XXX | X | XX | X | X | X |
| AP4K= Projecteur à Led KUNZITE IV | 250= 250W | G= Gris | L5= LUMILEDS Luxeon 5050 | A45= Asy 45° | 7= >70 | 22= 2200°K | _= 220-240VAC | _= No Dim | _= Verre Trempé |
| B= Noir | 030= 30° | 8= >80 | 27= 2700°K | C2= 24VDC | 1= 1-10V/PWM/Res | ||||
| W= Blanc | 060= 60° | 9= >90 | 30= 3000°K | A2= 24VAC | D=Dali2 | ||||
| 090 =90° | 40= 4000°K | C1= 12VDC | |||||||
| AT2= Asy T2 | 50= 5000°K | A1= 12VAC | |||||||
| AT3= Asy T3 | 65= 6500°K | ||||||||
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Produits standards | Codes EAN13 |
| AP4K250WGL5A45830 | 3665107000420 |
| AP4K250WGL5A45840 | 3665107000413 |
| Exemples | Descriptions |
| AP4K250WGL5A45830 | Projecteur à LED KUNZITE IV 250W Gris avec LED LUMILEDS Luxeon 5050 Optique asymétrique 45° IRC>80 3000°K |
| AP4K250WGL5A45840 | Projecteur à LED KUNZITE IV 250W Gris avec LED LUMILEDS Luxeon 5050 Optique asymétrique 45° IRC>80 4000°K |
| AP4K250WGL5A45850 | Projecteur à LED KUNZITE IV 250W Gris avec LED LUMILEDS Luxeon 5050 Optique asymétrique 45° IRC>80 5000°K |
| AP4K250WGL5A45840D | Projecteur à LED KUNZITE IV 250W Gris avec LED LUMILEDS Luxeon 5050 Optique asymétrique 45° IRC>80 4000°K DALI2 |
| AP4K250WGL5A458221 | Projecteur à LED KUNZITE IV 250W Gris avec LED LUMILEDS Luxeon 5050 Optique asymétrique 45° IRC>80 2200°K 0-10V |
| Accessoires | Descriptions |
| ADL-KJ-PG9-08 | Raccord IP68 3 pôles 300V 10A Max 1.0mm² OD1 4-8.2 / OD2 4-8.2 |
| ADL-3T-M20-0806H2 | Raccord IP68 3 pôles 1 vers 2 400V 13A Max 2.5mm² OD1 4-8.1 / 2xOD2 4-6.5 |

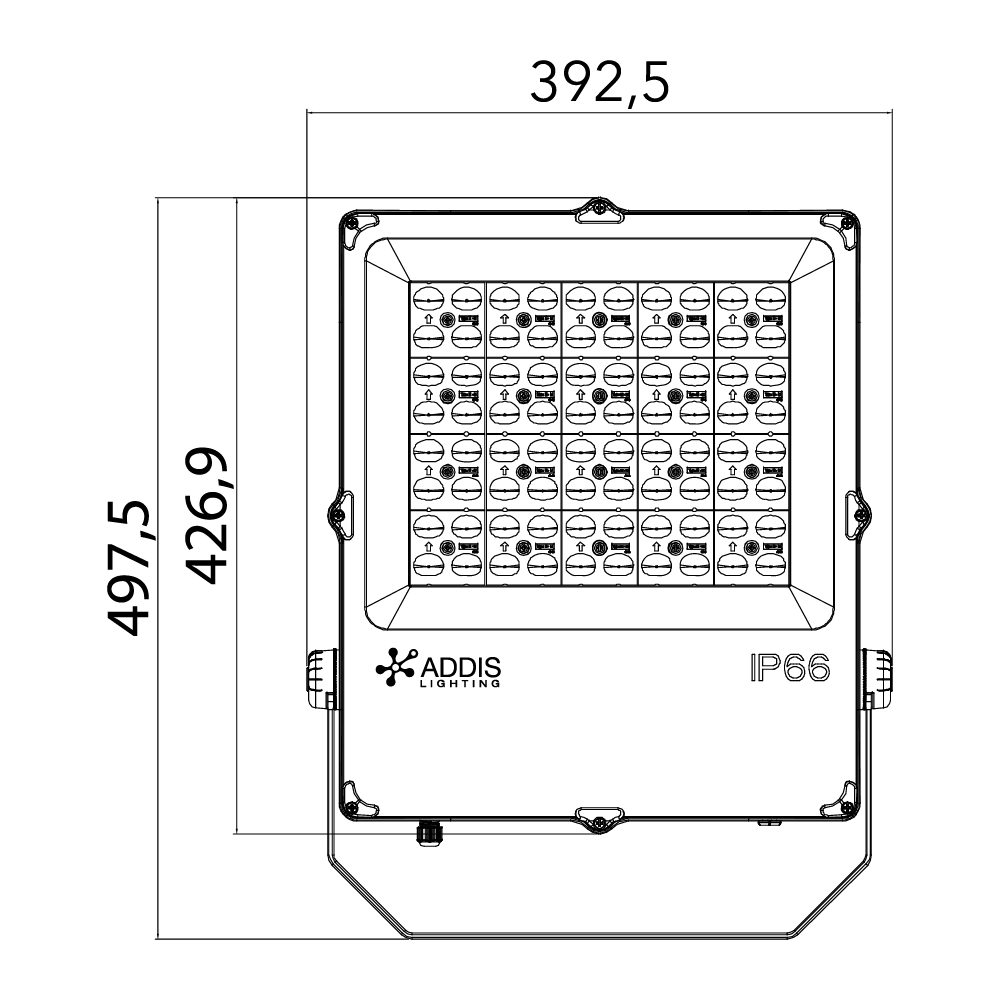

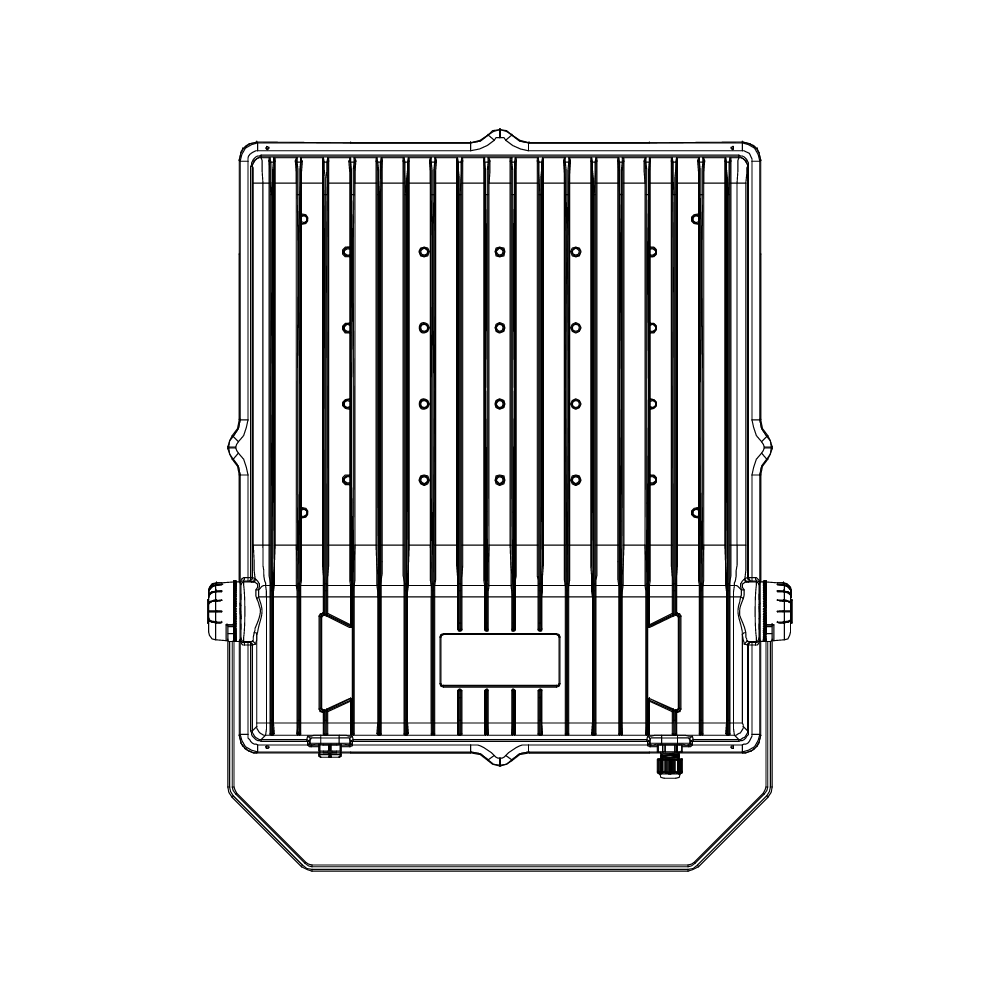

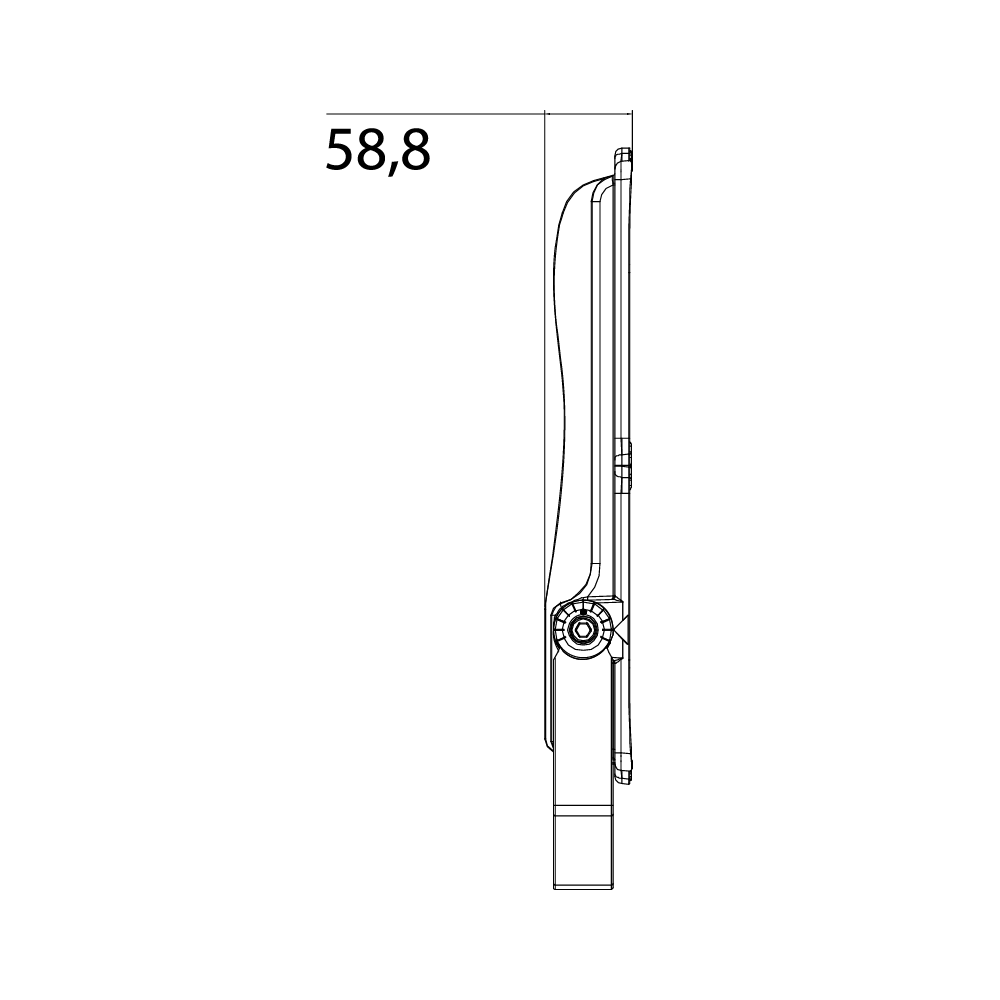

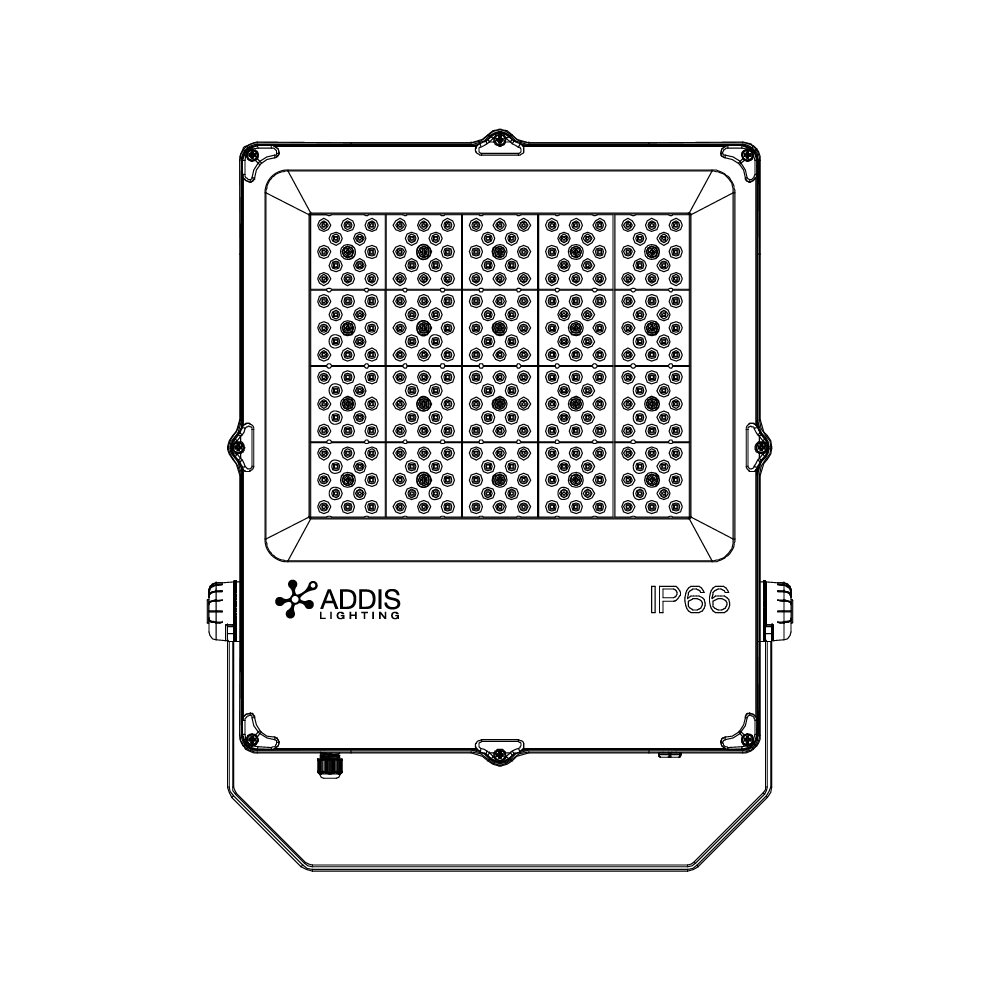

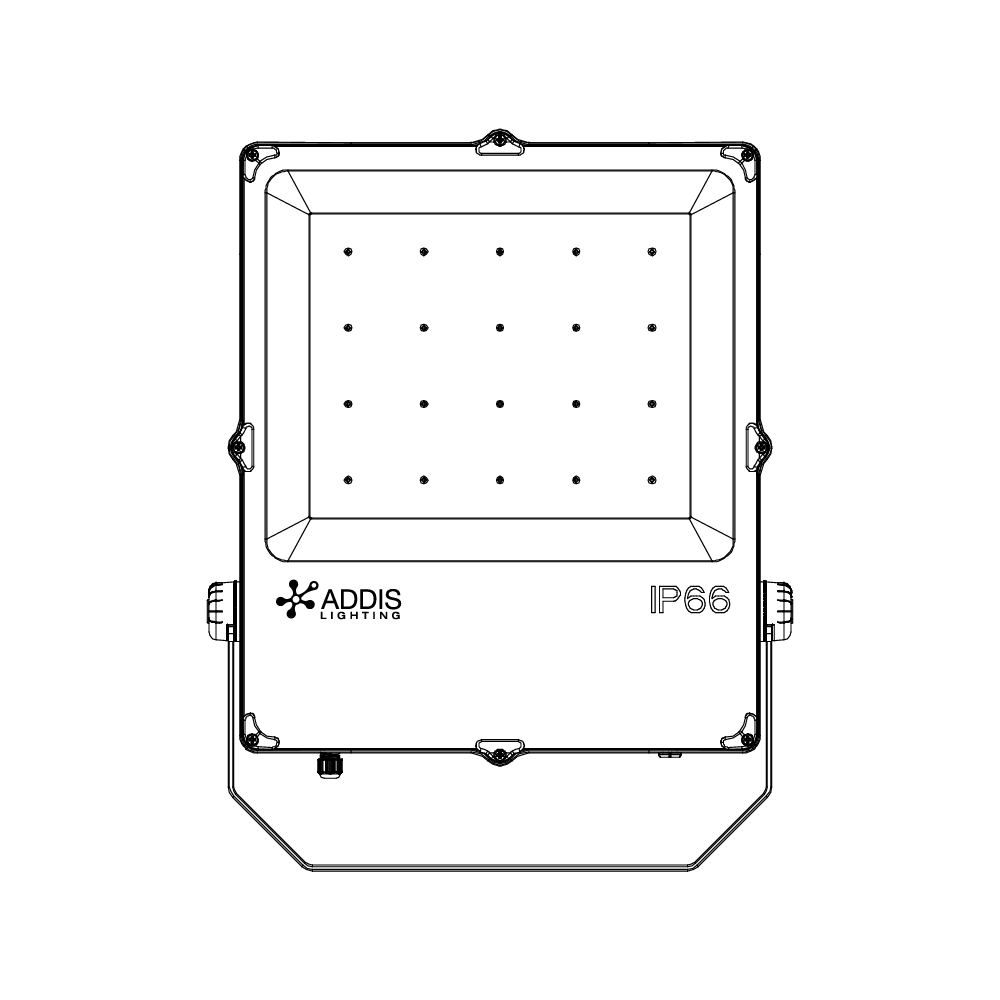

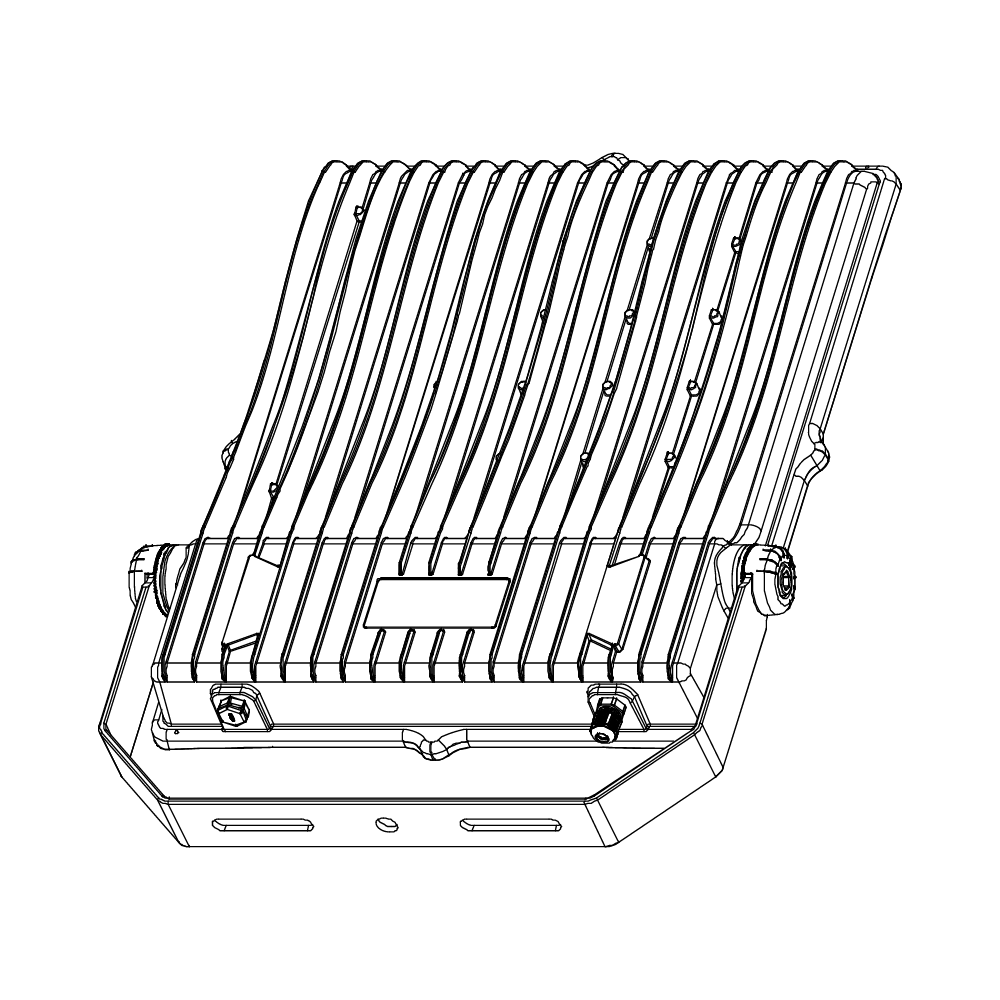

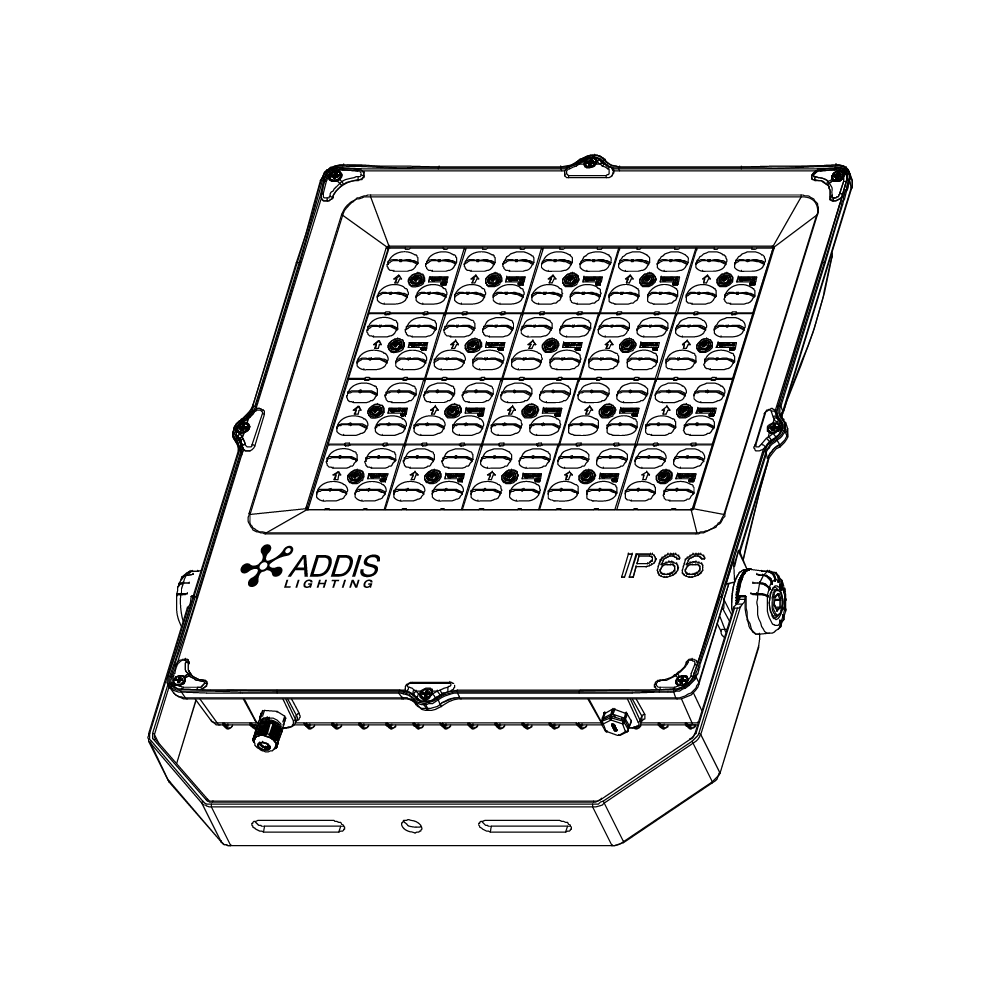

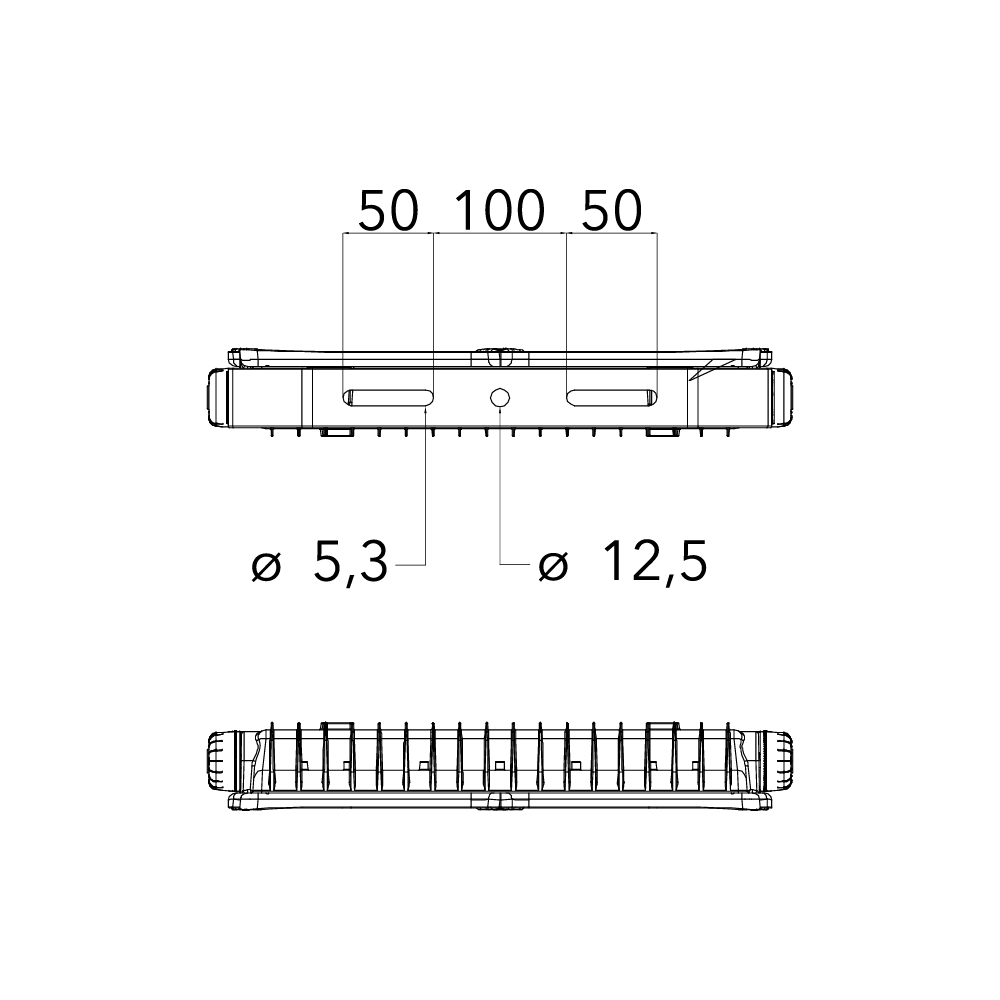

Plans
Options
Photométries
Préscription
Le projecteur KUNZITE IV 250W est équipé d’une source lumineuse démontable de 120 leds LUMILEDS Luxeon 5050 avec une optique secondaire protégée par une façade en verre trempé. La projecteur de couleur grise en standard, noir en option, est munie d’un arceau droit pour sa fixation. Sa structure en aluminium moulé avec ailettes de dissipation et évent de décompression présente des indices de protections IP66 et IK08. Le projecteur équipé d’une alimentation électronique industrielle en classe 1 avec une plage de tension de 90 à 305VAC est protégé en SCP, OTP, OVP, CM 10kV et DM 6kV. Le module led d’une performance supérieur à 134lm/W en 4000°K ainsi que la structure du projecteur répondent aux exigences de l’économie circulaire.
Fiche technique
Documents
- IES Fichiers IES KUNZITE IV Ed1 (Fichiers_IES_KUNZITE_IV_Ed1)
- CE Déclaration de conformité UE KUNZITE IV
- DRV Driver SOSEN SS-240VP
- CEE CEE Opération n° RES-EC-104
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
