KUNZITE IV
30W


















Description
Le nouveau projecteur LED KUNZITE IV G2 30W apporte une solution à tout besoin d’éclairage général. Son faible poids et son arceau de fixation orientable lui permettent de se démarquer par la facilité de son installation sur toutes les mises en œuvre possibles. Le couplage entre son bâtis moulé en aluminium et sa façade en verre trempé de haute qualité vient assurer une parfaite étanchéité et la protection des LED et du réflecteur. Le boitier du projecteur LED KUNZITE IV G2 30W réalisé en aluminium moulé sous pression lui assure une dissipation en parfaite adéquation avec la thermie des LED 3030 utilisées. Son large choix d’optique, le rend particulièrement polyvalent et multiprojet.
- Performance supérieur à 140lm/W
- Simplification de choix et d’installation
- Installation rapide
- Usage général et polyvalent
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Large gamme de puissance
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Très grande surface de dissipation
- LED 3030
- Gradation en option DALI2 ou 0-10V
- Produit éco-conçu et réparable
- Produit éligible aux CEE
- Garantie 5 ans
Caractéristiques techniques
Caractéristiques générales

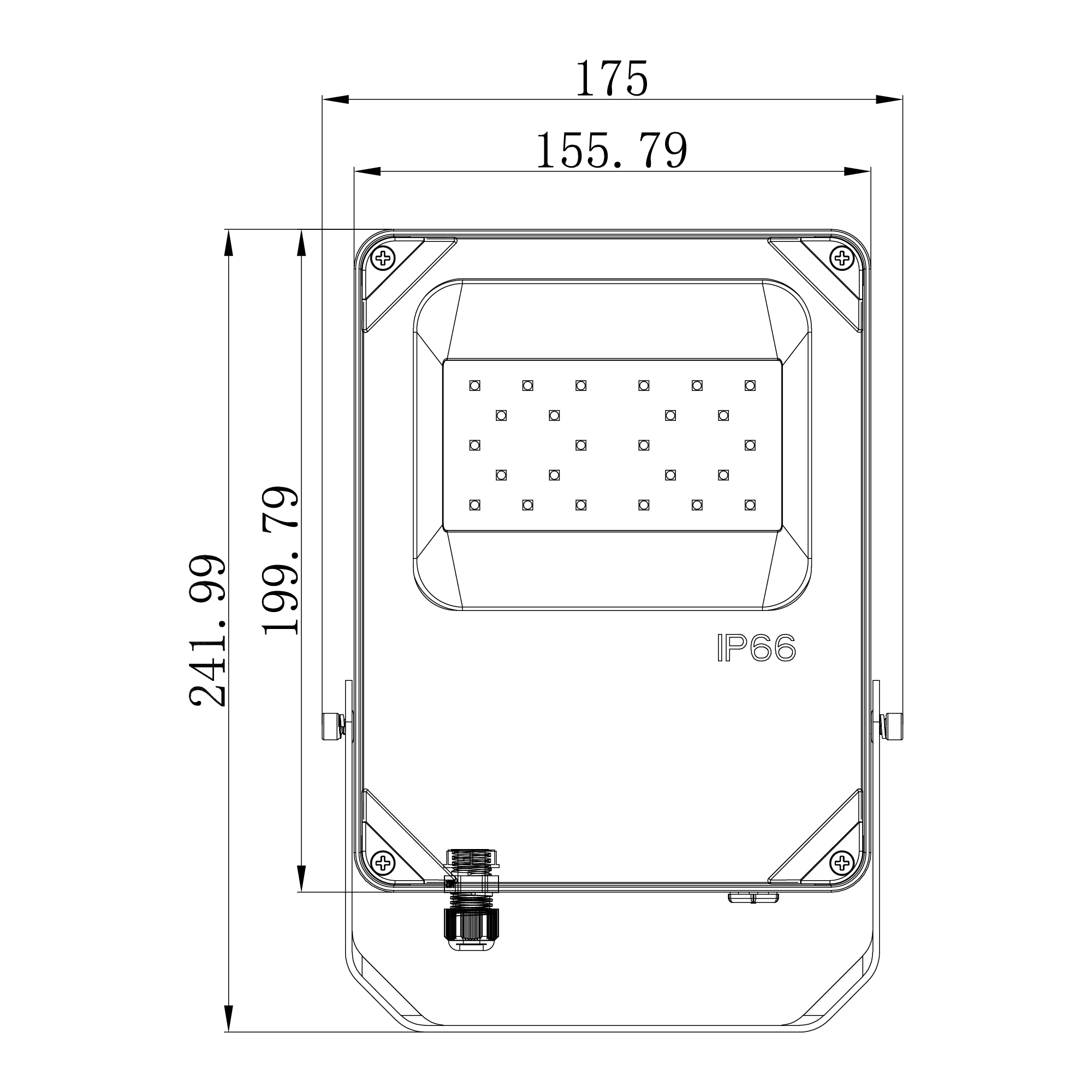

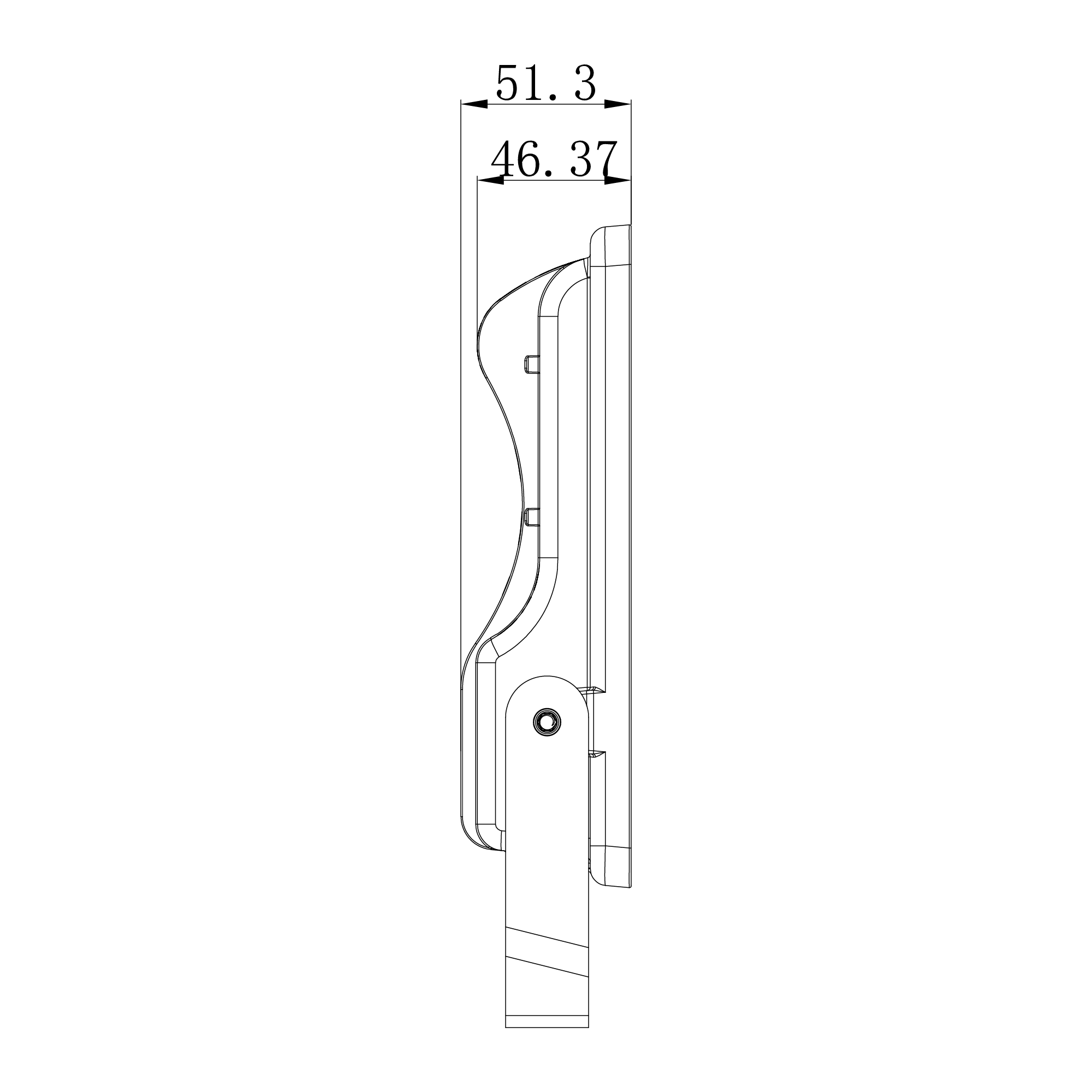

| Format | 242x175x51 |
| Structure | Aluminium moulé |
| Facade | Verre trempé |
| Finition | Gris, Noir, Blanc |
| Protection | Peinture |

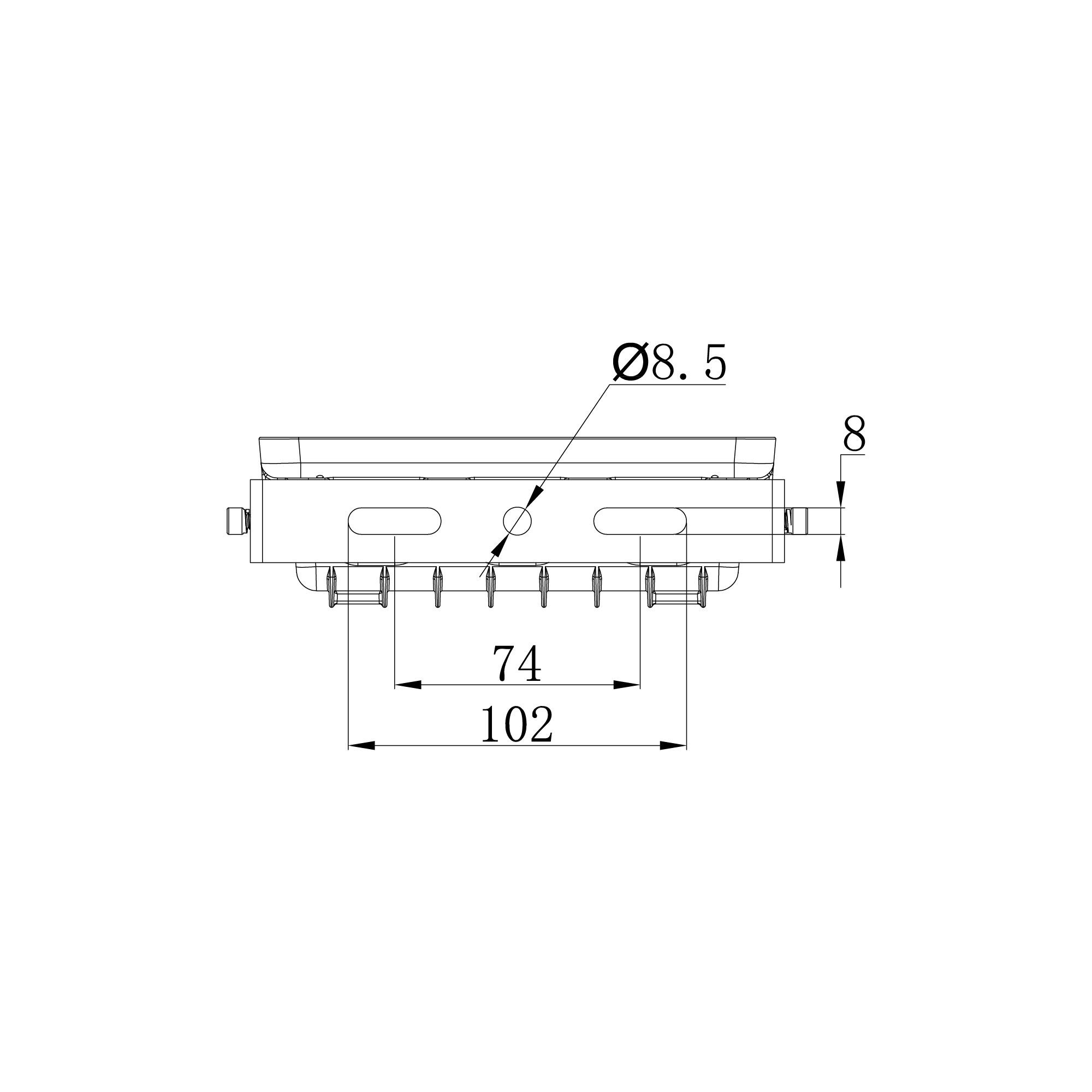

| Fixation | Arceau |
| Raccordement | Filaire 1m |
| Température de fonctionnement | -40° à +50°C |
| Température de stockage | -40° à +80°C |
| Poids net | 1,1kg |
| Poids brut | 1,2kg |
| Emballage | 255x180x60 / 740x290x320 (20pcs) |
| Conformité | CE, IP66, IK08 |
| Classe électrique | Cl1 |
| Classe énergétique | Voir source |
| Garantie | 5 ans |
| Réparabilité | Oui |
| Driver | Remplacable Pro |
| Module led | Remplacable Pro |
| CEE | RES-EC-104 |
Caractéristiques d'éclairement
| Source LED | AP4K030WT3SMI8xx |
| EPREL | TbD |
| Nombre de source par luminaire | 1 |
| Type de LED | 3030 |
| Nbr de LED en 120° | 36 |
| Nbr de LED avec Optique | 48 |
| Puissance totale LED | 25W |
| Courant max LED | 120mA |
| Tension LED | 6V |
| Angle de rayonnement | 120°, 30°, 60°, 90°, T2, T3 |
| Température de couleur °K | 2700°, 3000°, 4000°, 5000°, 6000° |
| Indice de rendu des couleurs | >80 |
| Step Macadam (SDCM) | 4 |
| Flux Luminaire 3000°K | 3782 |
| Flux Luminaire 4000°K | 3523 |
| flux Luminaire 6000 °K | 3912 |
| Efficacité lumineuse led 4000°K | >165lm/W |
| Efficacité lumineuse luminaire 4000°K | >150lm/W |
| Groupe de risque | RG1 |
| ULR à 0° | TbC |
| ULR à 5° | TbC |
| Code flux CIE N°3 | TbC |
| L80B20 Ta25°C | >54.000h |
| L70B50 Ta25°C | >54.000h |
Caractéristiques électriques
| Puissance max luminaire | 30W |
| Tension de fonctionnement | 90-305VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0,5 |
| Efficacité | >55% |
| THD | TbC |
| Protection | TbC |
| Driver | NC |
Informations complémentaires
| Option gradation 0-10V | AP4KG2O-0-10V |
| Option gradation DALI | AP4KG2O-DALI |
| Manchon gris Diam 60 à 65mm | AP4KO-MANCH-G-60-65 |
| Manchon gris Diam 30 à 60mm | AP4KO-MANCH-G-30-60 |
| Manchon noir Diam 60 à 65mm | AP4KO-MANCH-B-60-65 |
| Manchon noir Diam 30 à 60mm | AP4KO-MANCH-B-30-60 |
| Raccord simple 1 vers 1 | AP4KO-RACCORD |
| Raccord double 1 vers 2 | AP4KO-RACCORD-D |
| Raccord triple 1 vers 3 | AP4KO-RACCORD-T |
| Raccord quad 1 vers 4 | AP4KO-RACCORD-Q |
| Couleur | Blanc, Noir, RAL à spécifier |
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Alimentation | Gradation | Façade |
| XXXX | XXXW | X | XXX | XXX | X | XX | X | X | X |
| AP4K= Projecteur à Led KUNZITE IV G2 | 30= 30W | G= Gris | T3= LED 3030 | 120= 120° | 8= >80 | 27= 2700°K | _= 220-240VAC | _= No Dim | _= Verre Trempé |
| B= Noir | 030= 30° | 30= 3000°K | 0= 0-10V/PWM/Res | ||||||
| W= Blanc | 060= 60° | 40= 4000°K | D=DALI | ||||||
| 090= 90° | 50= 5000°K | ||||||||
| AT2= Asy T2 | 65= 6500°K | ||||||||
| AT3= Asy T3 | |||||||||
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Produits standards | Codes EAN13 |
| AP4K030WGT3120830 | |
| AP4K030WGT3120840 |
| Exemples | Descriptions |
| AP4K030WGT3120830 | Projecteur à LED KUNZITE IV G2 30W Gris avec LED 3030 Angle 120° IRC>80 3000°K |
| AP4K030WGT3120840 | Projecteur à LED KUNZITE IV G2 30W Gris avec LED 3030 Angle 120° IRC>80 4000°K |
| AP4K030WGT3030850 | Projecteur à LED KUNZITE IV G2 30W Gris avec LED 3030 Optique 30° IRC>80 5000°K |
| AP4K030WGT3030840D | Projecteur à LED KUNZITE IV G2 30W Gris avec LED 3030 Optique 30° IRC>80 4000°K DALI2 |
| AP4K030WBT30308270 | Projecteur à LED KUNZITE IV G2 30W Noir avec LED 3030 Optique 30° IRC>80 2700°K 0-10V |
Options
Photométries
Préscription

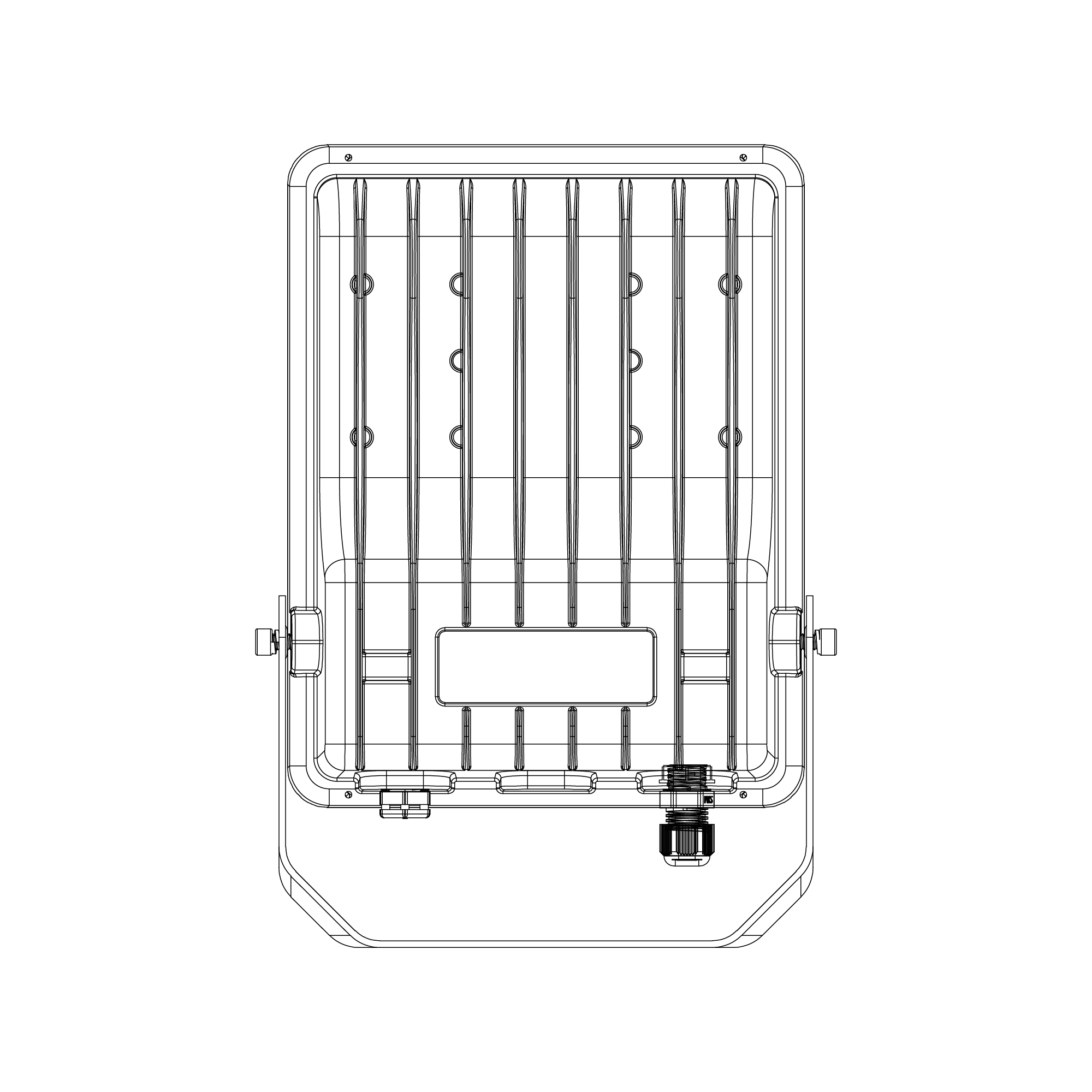

Le projecteur LED d’une puissance de 30W d’une performance supérieure à 140lm/W en 4000°K est éco-conçu et réparable, il est équipé d’une source lumineuse démontable d’une performance supérieure à 165lm/W en 4000°K équipée de 36 leds 3030 pour la version 120° et de 48 leds 3030 pour les versions avec optique secondaire. Le boitier du projecteur en aluminium moulé avec 8 ailettes de dissipation est protégé par une peinture grise (noir ou blanche en option). Le boitier du projecteur mesure 200x156x51mm et fait hors tout avec l’arceau 242x175x52mm. Le projecteur LED 30W est muni d’un arceau droit pour sa fixation, d’une façade en verre trempé et d’un ou deux évents de décompression. Son câble d’alimentation d’une longueur de 1m est prêt pour son raccordement. Le projecteur LED 30W présente des indices de protections IP66 et IK08. Son alimentation électronique industrielle de classe 1 a une plage de tension de fonctionnement de 90 à 305VAC. Le module LED, les optiques secondaires, le driver ainsi que la structure du projecteur répondent aux exigences de l’économie circulaire. Le projecteur peut être réparé par un professionnel.
Fiche technique
Documents
- CEE Attestation d'éligibilité CEE
- CEE Attestation d'éligibilité CEE n° RES-EC-104 (RES-EC-104)
- CE Déclaration de conformité UE - Projecteur KUNZITE IV
- CEE CEE Opération n° RES-EC-104
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
