KUNZITE IV

400W

Produit éligible aux CEEDriver remplaçable par un professionnelSource LED remplaçable par un professionnel

Description

Le nouveau projecteur LED KUNZITE IV G2 400W apporte une solution à tout besoin d’éclairage général. Son faible poids et son arceau de fixation orientable lui permettent de se démarquer par la facilité de son installation sur toutes les mises en œuvre possibles. Le couplage entre son bâtis moulé en aluminium et sa façade en verre trempé de haute qualité vient assurer une parfaite étanchéité et la protection des LED et du réflecteur. Le boitier du projecteur LED KUNZITE IV G2 400W réalisé en aluminium moulé sous pression lui assure une dissipation en parfaite adéquation avec la thermie des LED 3030 utilisées. Son large choix d’optique, le rend particulièrement polyvalent et multiprojet.

  • Performance supérieur à 150lm/W
  • Simplification de choix et d’installation
  • Installation rapide
  • Usage général et polyvalent
  • Haut rendement
  • Faible consommation
  • Faible encombrement mécanique
  • Large gamme de puissance
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximum immédiate
  • Très grande surface de dissipation
  • LED 3030
  • Gradation en option DALI2 ou 0-10V
  • Produit éco-conçu et réparable
  • Produit éligible aux CEE
  • Garantie 5 ans

Caractéristiques techniques

Caractéristiques générales

Format 504x544x66
Structure Aluminium moulé
Facade Verre trempé
Finition Gris, Noir, Blanc
Protection Peinture
Fixation Arceau
Raccordement Filaire 1m
Température de fonctionnement -40° à +50°C
Température de stockage -40° à +80°C
Poids net 9,7kg
Poids brut 10,4kg
Emballage 590x560x115
Conformité CE,  IP66, IK08
Classe électrique Cl1
Classe énergétique Voir source
Garantie 5 ans
Réparabilité Oui
Driver Remplacable Pro
Module led Remplacable Pro
CEE RES-EC-104

Caractéristiques d'éclairement

Source LED AP4K400WT3SMI8xx
EPREL TbD
Nombre de source par luminaire 1
Type de LED 3030
Nbr de LED en 120° 480
Nbr de LED avec Optique 512
Puissance totale LED 385W
Courant max LED 120mA
Tension LED 6V
Angle de rayonnement 120°, 30°, 60°, 90°, T2, T3
Température de couleur °K 2700°, 3000°, 4000°, 5000°, 6000°
Indice de rendu des couleurs >80
Step Macadam (SDCM) 4
Flux Luminaire 3000°K 55725
Flux Luminaire 4000°K 59090
Flux Luminaire 6000°K 58753
Efficacité lumineuse led 4000°K >161lm/W
Efficacité lumineuse luminaire 4000°K >147lm/W
Groupe de risque RG1
ULR à 0° TbC
ULR à 5° TbC
Code flux CIE N°3 TbC
L80B20 Ta25°C >54.000h
L70B50 Ta25°C >54.000h

Caractéristiques électriques

Puissance max luminaire 400W
Tension de fonctionnement 108-305VAC
Fréquence de fonctionnement 50/60Hz
Facteur de puissance >0,98
Efficacité >91%
THD
Protection 6KV/15KV
Driver NC
MTBF (MIL-HDBK-217F Ta=25°C) 230.000h

Informations complémentaires

Option gradation 0-10V AP4KG2O-0-10V
Option gradation DALI AP4KG2O-DALI
Manchon gris Diam 60 à 65mm AP4KO-MANCH-G-60-65
Manchon gris Diam 30 à 60mm AP4KO-MANCH-G-30-60
Manchon noir Diam 60 à 65mm AP4KO-MANCH-B-60-65
Manchon noir Diam 30 à 60mm AP4KO-MANCH-B-30-60
Raccord simple 1 vers 1 AP4KO-RACCORD
Raccord double 1 vers 2 AP4KO-RACCORD-D
Raccord triple 1 vers 3 AP4KO-RACCORD-T
Raccord quad 1 vers 4 AP4KO-RACCORD-Q
Couleur Blanc, Noir, RAL à spécifier

Code commande

Gamme Puissance Couleur Led Optique IRC Couleur Alimentation Gradation Façade
XXXX XXXW X XXX XXX X XX X X X
AP4K= Projecteur à Led KUNZITE IV G2 400= 400W G= Gris T3= LED 3030 120= 120° 8= >80 27= 2700°K _= 220-240VAC _= No Dim _= Verre Trempé
B= Noir 030= 30° 30= 3000°K 0= 0-10V/PWM/Res
W= Blanc 060= 60° 40= 4000°K D=DALI
090= 90° 50= 5000°K
AT2= Asy T2 65= 6500°K
AT3= Asy T3
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Produits standards Codes EAN13
AP4K400WGT3120830
AP4K400WGT3120840
Exemples Descriptions
AP4K400WGT3120830 Projecteur à LED KUNZITE IV G2 400W Gris avec LED 3030 Angle 120° IRC>80 3000°K
AP4K400WGT3120840 Projecteur à LED KUNZITE IV G2 400W Gris avec LED 3030 Angle 120° IRC>80 4000°K
AP4K400WGT3030850 Projecteur à LED KUNZITE IV G2 400W Gris avec LED 3030 Optique 30° IRC>80 5000°K
AP4K400WGT3030840D Projecteur à LED KUNZITE IV G2 400W Gris avec LED 3030 Optique 30° IRC>80 4000°K DALI2
AP4K400WBT30308270 Projecteur à LED KUNZITE IV G2 400W Noir avec LED 3030 Optique 30° IRC>80 2700°K 0-10V

Plans

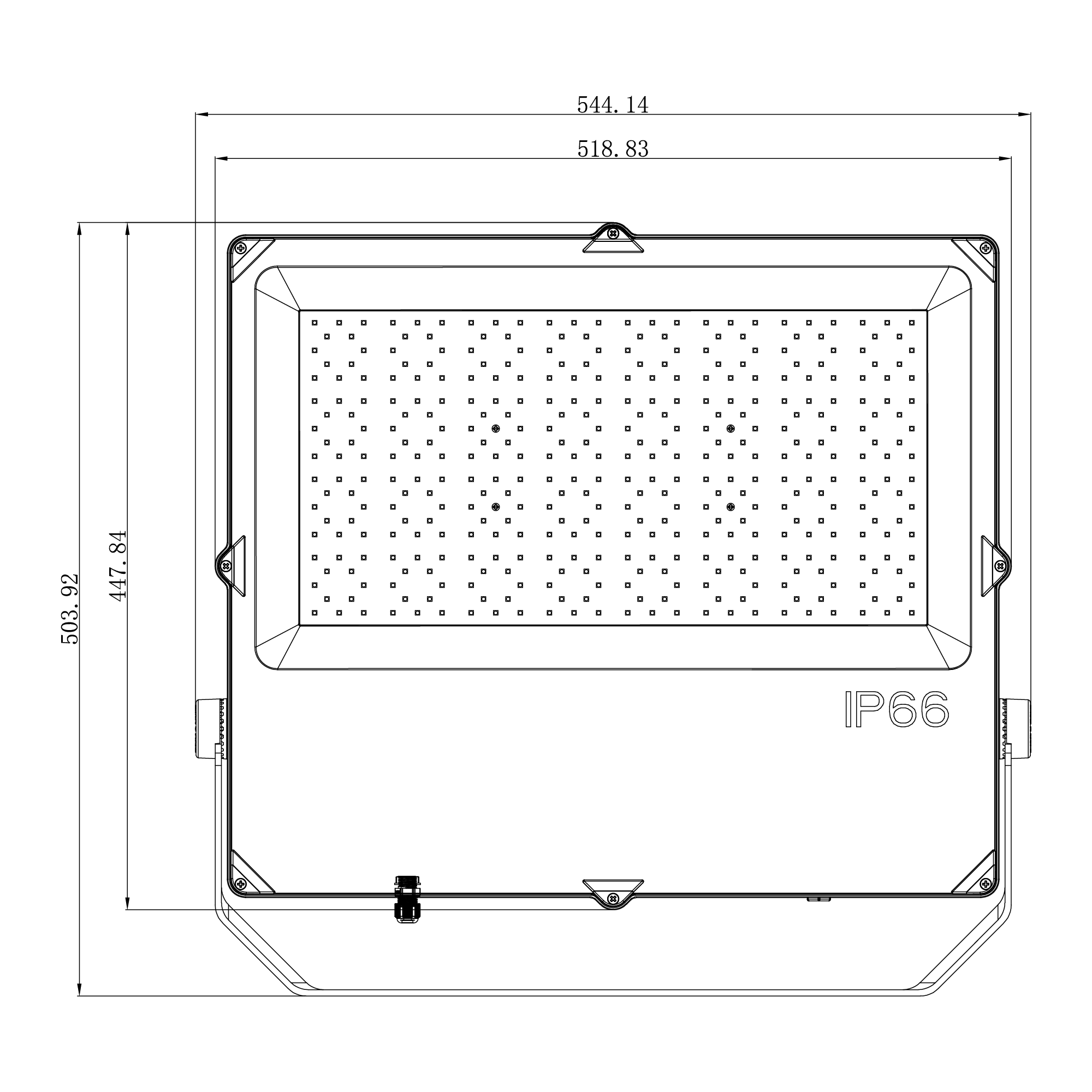

Plan mécanique KUNZITE IV Gen2 400W

Face avant

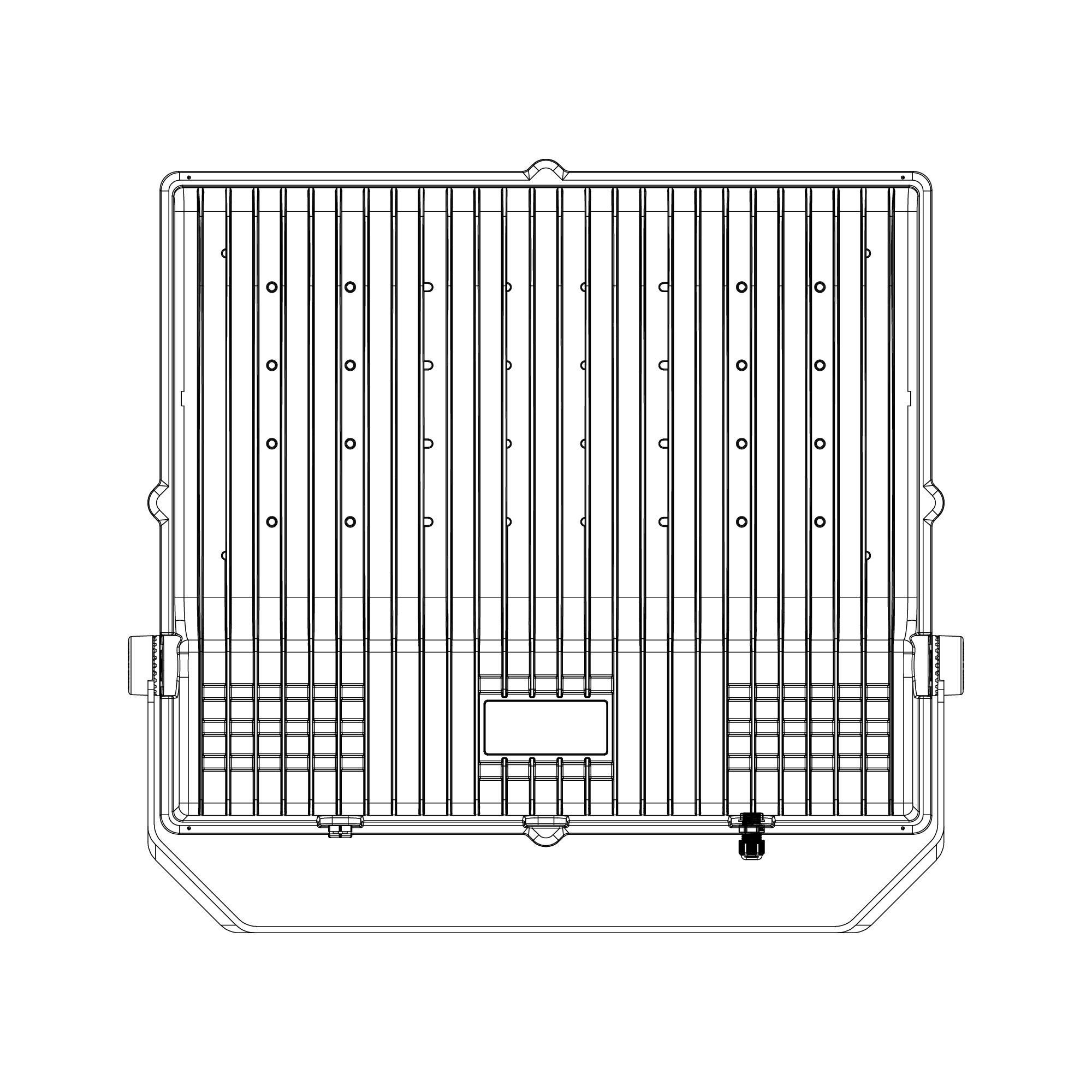

Plan mécanique KUNZITE IV Gen2 400W

Face arrière

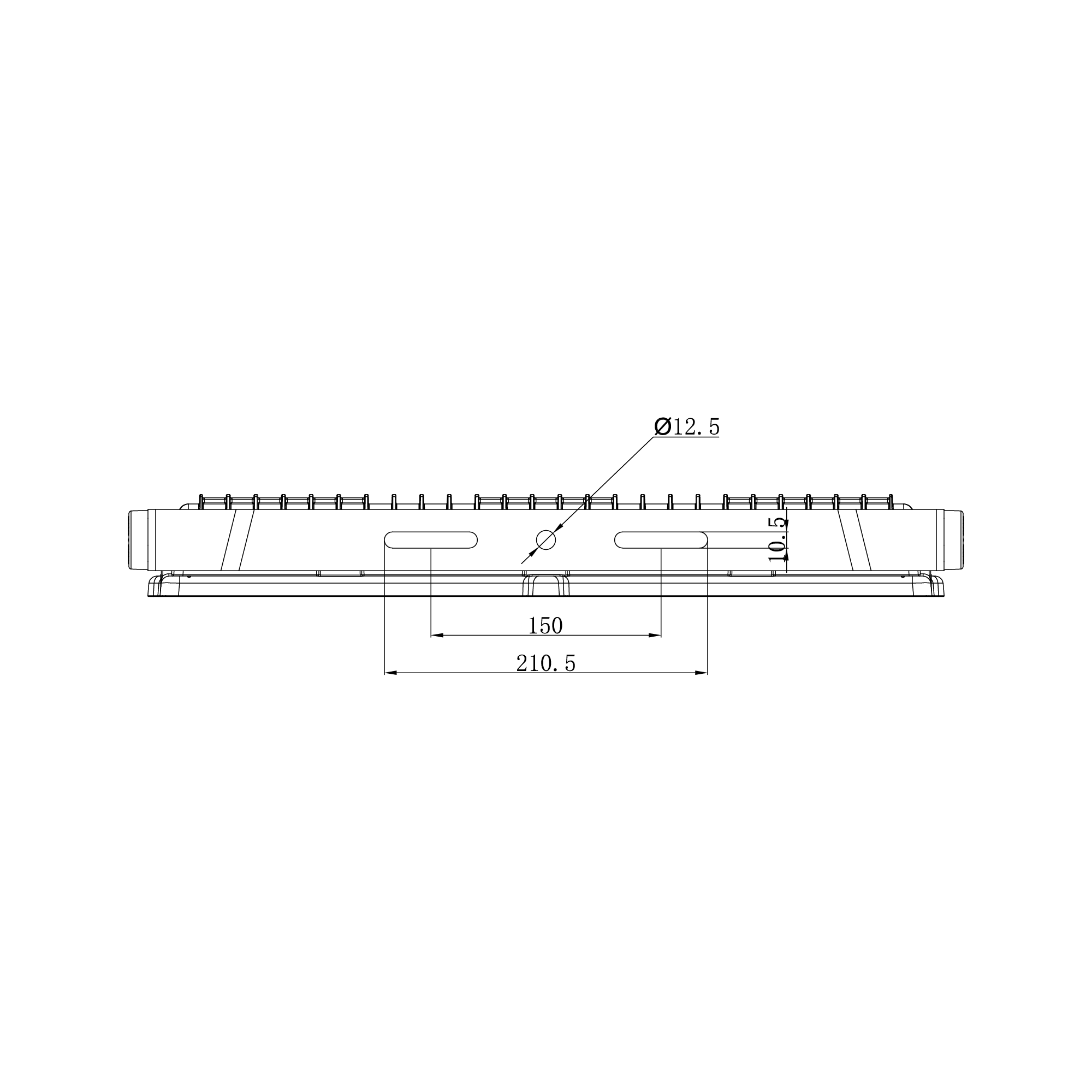

Plan mécanique KUNZITE IV Gen2 400W

Arceau

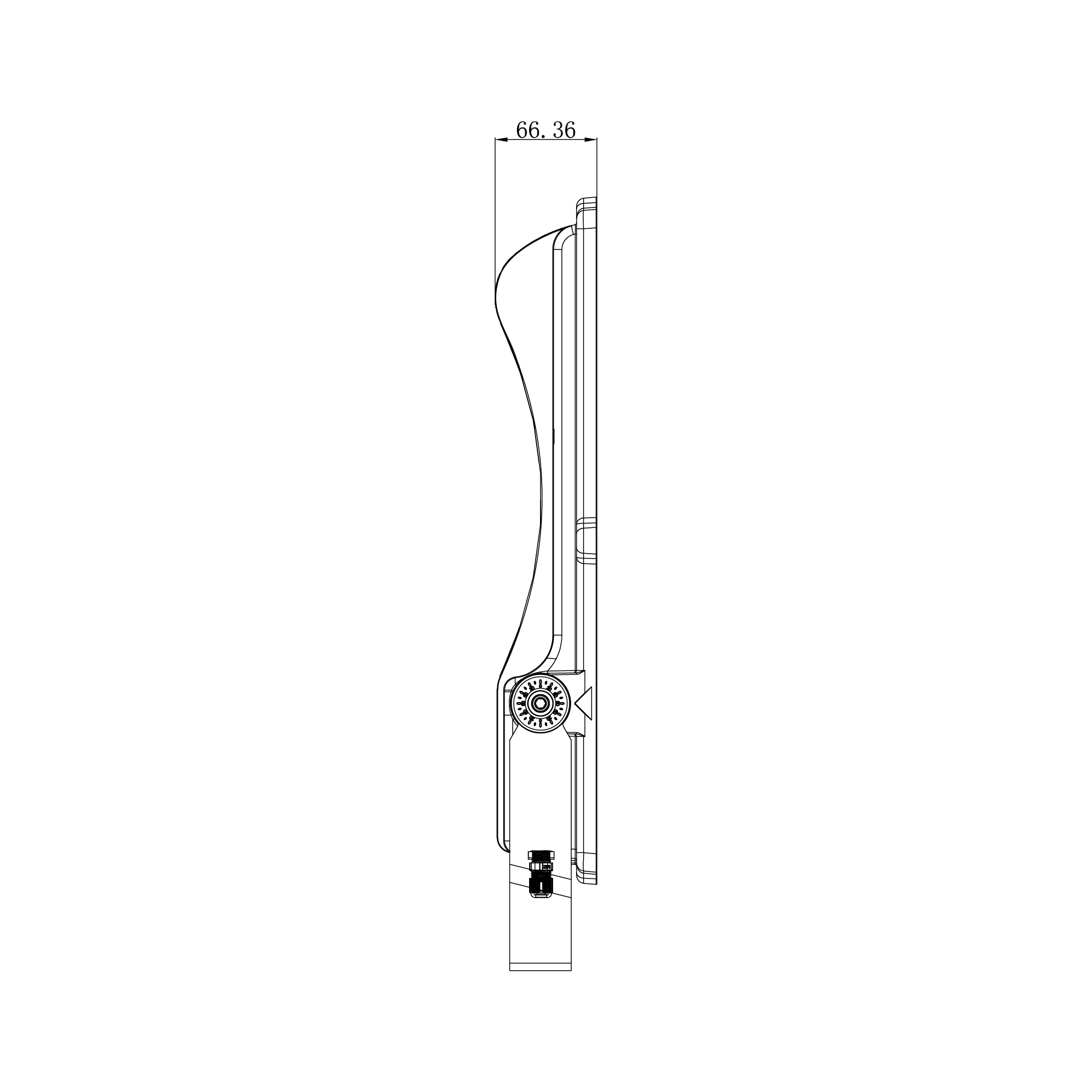

Plan mécanique KUNZITE IV Gen2 400W

Vue de gauche

Options

Adaptateur Manchon pour KUNZITE IV
KUNZITE IV Raccord IP68

Photométries

Préscription

Le projecteur LED d’une puissance de 400W d’une performance supérieure à 150lm/W en 4000°K est éco-conçu et réparable, il est équipé d’une source lumineuse démontable d’une performance supérieure à 147lm/W en 4000°K équipée de 480 leds 3030 pour la version 120° et de 512 leds 3030 pour les versions avec optique secondaire. Le boitier du projecteur en aluminium moulé avec 26 ailettes de dissipation est protégé par une peinture grise (noir ou blanche en option). Le boitier du projecteur mesure 448x519x66mm et fait hors tout avec l’arceau 504x544x66mm. Le projecteur LED 400W est muni d’un arceau droit pour sa fixation, d’une façade en verre trempé et d’un ou deux évents de décompression. Son câble d’alimentation d’une longueur de 1m est prêt pour son raccordement. Le projecteur LED 400W présente des indices de protections IP66 et IK08. Son alimentation électronique industrielle de classe 1 est protégée à 6KV en DM et 15KV en CM, elle a une plage de tension de fonctionnement de 108 à 305VAC. Le module LED, les optiques secondaires, le driver ainsi que la structure du projecteur répondent aux exigences de l’économie circulaire. Le projecteur peut être réparé par un professionnel.
