LAZULI Prismatique

18W

Fiche technique

Description

Les LAZULI Prismatique garantissent le nombre de lux nécessaires tout en maintenant un niveau d’éblouissement très bas, dans le respect des normes en vigueur avec une consommation moindre. Leurs performances, leurs excellentes qualités de diffusion et la solidité de leur fabrication les destinent au remplacement des blocs de néons pour tous les systèmes d’éclairage diffus, carrés ou ronds de grande surface.

  • Faible épaisseur 10,2mm
  • Installation simplifiée
  • Installation encastrée, en applique ou en suspension
  • Finition blanche Ral9016
  • Technologie puits de lumière
  • Très grande surface de dissipation
  • Absence d’éblouissement, UGR<22
  • Source lumineuse des Leds parfaitement diffuse
  • Forte réduction des coûts de maintenance
  • Rapide retour sur investissement
  • Performance maximum immédiate
  • Option gradation 1-10V, Dali, ready to Main, DSI, Coupure de phase, PushDim

Caractéristiques techniques

Caractéristiques générales

Format 295*295*10,2
Structure Aluminium
Finition Blanc RAL9016
Protection Traitement peinture
Fixation Encastré / Applique / Suspension
Raccordement Filaire / Jack alim verrouillable
Température de fonctionnement -25 à +50°C
Température de stockage -40 à +85°C
Poids net 2g
Poids brut 2,2kg
Conformité CE, RoHS, IP40, IK07
GR, Groupe de risque GR0
Garantie 5 ans
P/U P
R/Rx Rx

Caractéristiques d'éclairement

Type de LED Kinglight format 4014
Nombre de LED 144
Puissance totale LED 17,2W
Courant 410mA +/-5%
Plage de tension 38~42VDC
Angle de rayonnement/Lentille 120°
UGR
Température de couleur °K 3000, 4000, 5000,6000
Indice de rendu des couleurs >82
Step Macadam (SDCM) 4
Flux Luminaire 1450lm, 1600lm, 1600lm, 1650lm
Efficacité lumineuse led >93lm/W (4000°K)
Efficacité lumineuse luminaire >86lm/W (4000°K)
Groupe de risque GR0
L70B50 Ta25°C TM21-6x >50.000h
L70B50 Ta25°C TM21-Calcul >141.000h
L80B20 Ta25°C TM21-Calcul >74.000h
L80B10 Ta25°C TM21-Calcul >70.000h
L90B10 Ta25°C TM21-Calcul >33.000h

Caractéristiques électriques

Puissance max luminaire 18.5W
Tension de fonctionnement 220~240VDC
Fréquence de fonctionnement 50~60Hz
Facteur de puissance >0,92
Efficacité NC
Classe électrique Classe 2
Gradation (Option) 1-10V, DALI, Phase
THD
Driver ADDIS OEM

Informations complémentaires

Option
ADD2929W-KIT-APP Kit de montage en applique
ADD5959-KIT-SUSP Kit de montage en suspension

Code commande

Gamme Format Couleur Puissance IRC Couleur Gradation
XXX XXXX X XXW X XX X
ADD= Dalle à Led Lazuli 2929= 295x295 W= Blanc 18= 18W 8= >80 30= 3000°K _= No Dim
40= 4000°K 1= 1-10V/PWM/Res
50= 5000°K D= DALI
60= 6000°K T= Triac
P= PushDim
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.
Exemples:
ADD2929W18W840 = Dalle Led LAZULI Format 295x295 Finition Blanche 18W IRC>80 4000°K
ADD2929W18W850 = Dalle Led LAZULI Format 295x295 Finition Blanche 18W IRC>80 5000°K
ADD2929W18W840D = Dalle Led LAZULI Format 295x295 Finition Blanche 18W IRC>80 4000°K Gradable DALI
ADD2929W18W8401 = Dalle Led LAZULI Format 295x295 Finition Blanche 18W IRC>80 4000°K Gradable 1-10V
Accessoires:
ADD2929W-KIT-APP = Kit de montage en applique finition blanche pour dalle LAZULI format 295x295
ADD5959-KIT-SUSP = Kit de filin de suspension pour dalle LAZULI (1 kit par dalle)



Plans

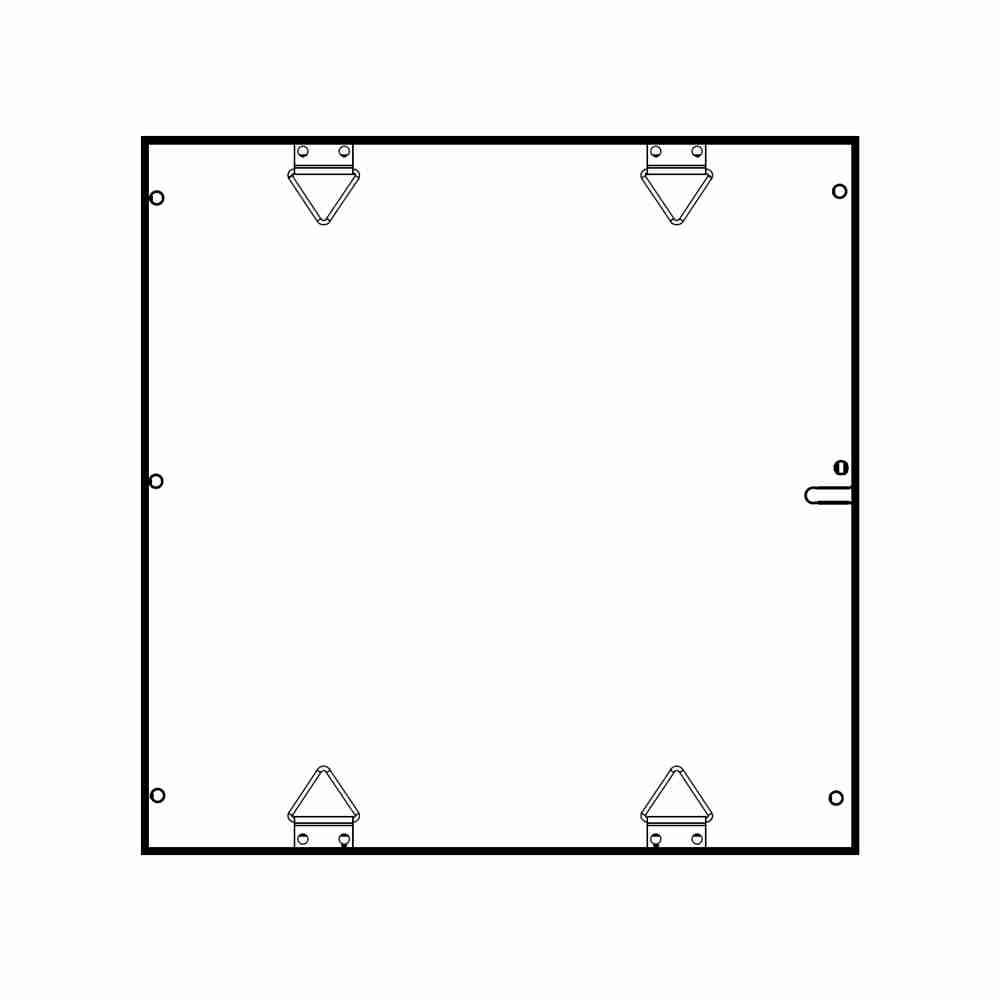

Dalle led Lazuli 300x300 18W Plan Mécanique

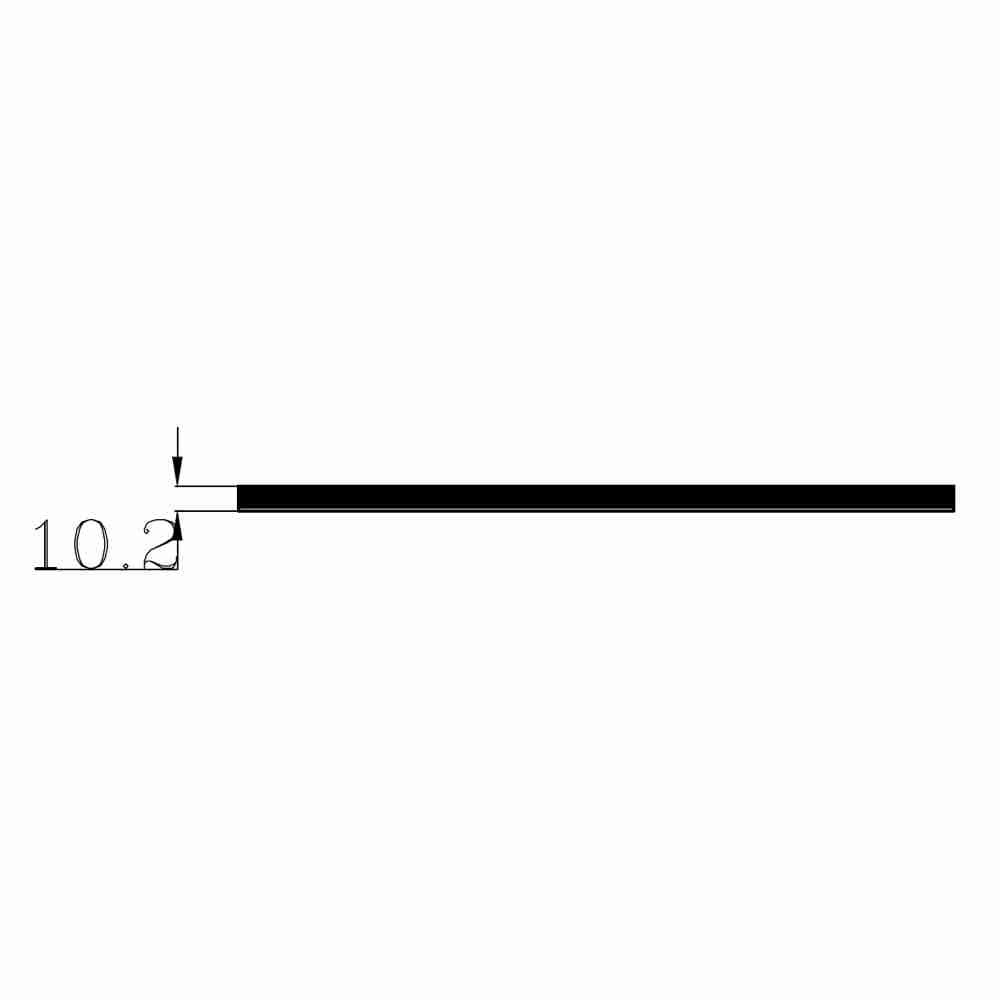

Dalle led Lazuli 300x300 18W Plan Mécanique

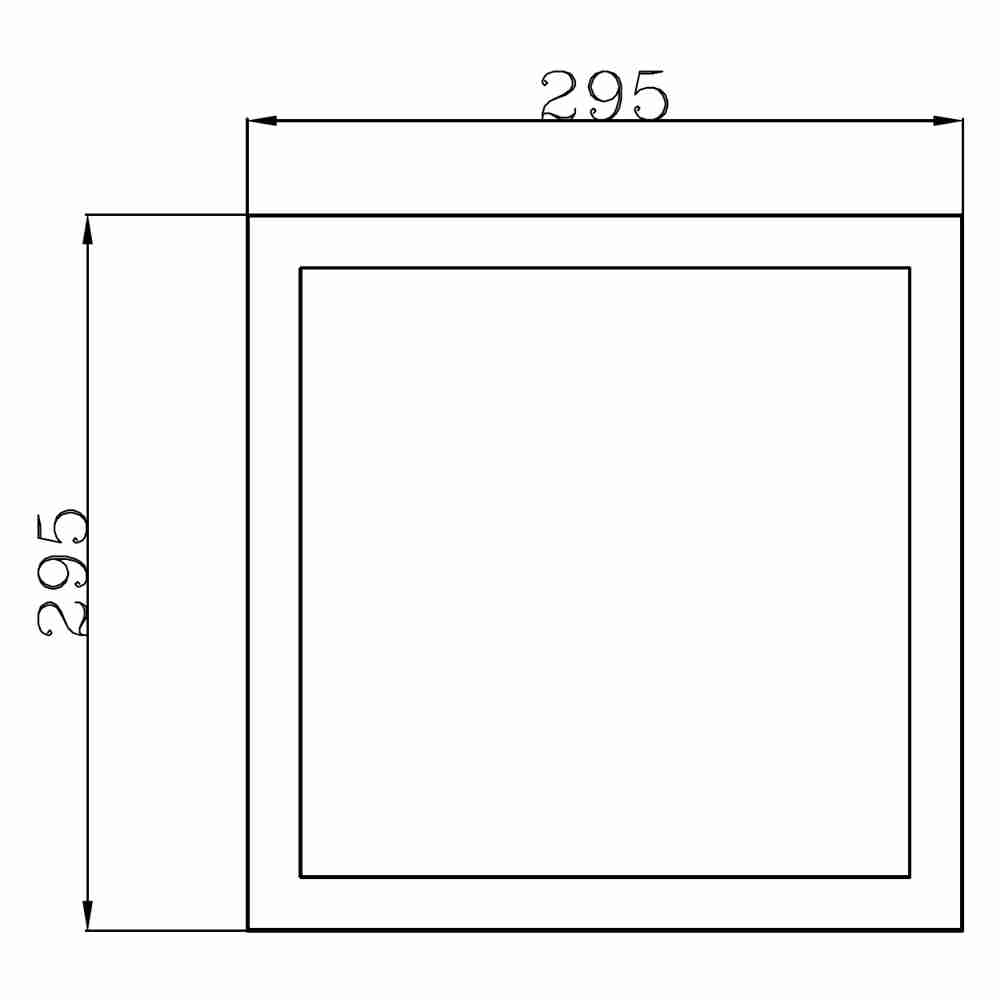

Dalle led Lazuli 300x300 18W Plan Mécanique
