LAZULI Prismatique
50W
Description
La LAZULI Primatique 50W 1200x600 garantie le nombre de lux nécessaires tout en maintenant un niveau d’éblouissement très bas grâce a son très faible UGR, dans le respect des normes en vigueur avec une consommation moindre. Son excellente qualité de diffusion obtenu avec son film Nano-Prismatique et la solidité de sa fabrication la destine au remplacement des blocs de néons pour tous les systèmes d’éclairage diffus, carrés ou ronds de grande surface.
- Technologie puits de lumière avec film Nano-Prismatique
- Absence d’éblouissement, UGR<19
- Source lumineuse des Leds parfaitement diffuse
- Installation simplifiée
- Installation encastrée, en applique ou en suspension
- Faible épaisseur 10,2mm
- Finition blanche Ral9016
- Très grande surface de dissipation
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Option gradation 1-10V, Dali, ready to Main, DSI, Coupure de phase, PushDim
- Adaptée à l’éclairage intelligent, Smart-Lighting, solution ZigBee Agate
Caractéristiques techniques
Caractéristiques générales
| Format | 1195*595*10,2 |
| Structure | Aluminium AL6063 |
| Finition | Blanc RAL9016 |
| Protection | Traitement peinture |
| Fixation | Encastré / Applique / Suspension |
| Raccordement driver | Jack alim verrouillable |
| Raccordement secteur | Bornier avec reprise de phase |
| Température de fonctionnement | -25 à +45°C |
| Température de stockage | -40 à +85°C |
| Poids net | 3,5kg |
| Poids brut | 5kg |
| Conformité | CE, RoHS, IP40, IK07 |
| GR, Groupe de risque | GR0 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | Rx |
| Classe électrique (Dalle seule) | Classe 3 |
Caractéristiques d'éclairement
| Type de LED | Kinglight format 4014 |
| Nombre de LED | 240 |
| Puissance totale LED | 48W |
| Courant | 1200mA +/-5% |
| Plage de tension | 28~40VDC |
| Guide de lumière | PMMA |
| Angle de rayonnement/Lentille | 90° |
| UGR | |
| Température de couleur °K | 3000, 4000, 5000,6000 |
| Indice de rendu des couleurs | >82 |
| Step Macadam (SDCM) | 5 |
| Flux Luminaire | >5000lm |
| Efficacité lumineuse led | >115lm/W (4000°K) |
| Efficacité lumineuse luminaire | >100lm/W (4000°K) |
| L70B50 Ta25°C TM21-6x | >54.000 heures |
| L80B20 Ta25°C TM21 | >68.000 heures |
Caractéristiques électriques
| Puissance max luminaire | 50W |
| Tension de fonctionnement | 190~277VAC |
| Fréquence de fonctionnement | 50~60Hz |
| Facteur de puissance | >0,9 |
| Efficacité | >87% |
| Classe électrique | Classe 2 |
| Gradation (Option) | 1-10V, DALI, Phase |
| THD | |
| Driver | ADDIS OEM |
Informations complémentaires
| Option | |
| ADD11959W-KIT-APP | Kit de montage en applique |
| ADD11959W-KIT-ENC | Kit d'encastrement |
| ADD5959-KIT-SUSP | Kit de montage en suspension |
| ADD5959-FILIN-150 | Filin de sécurité pour dalle |
Code commande
| Gamme | Format | Couleur | Puissance | IRC | Couleur | Diffuseur | Driver | Gradation |
| XXX | XXXXx | X | XXW | X | XX | _= Standard | XX | X |
| ADD= Dalle Led Lazuli Nano-Prismatique | 11959= 1195x595 | W= Blanc | 50= 50W | 8= >80 | 30= 3000°K | P= Nano-Prismatic | SA= Sans Driver | _= No Dim |
| 40= 4000°K | M= OEM ADDIS | 1= 1-10V/PWM/Res | ||||||
| 50= 5000°K | E= Euchips | D= DALI | ||||||
| 60= 6000°K | T= Tridonic | T= Triac | ||||||
| P= PushDim |

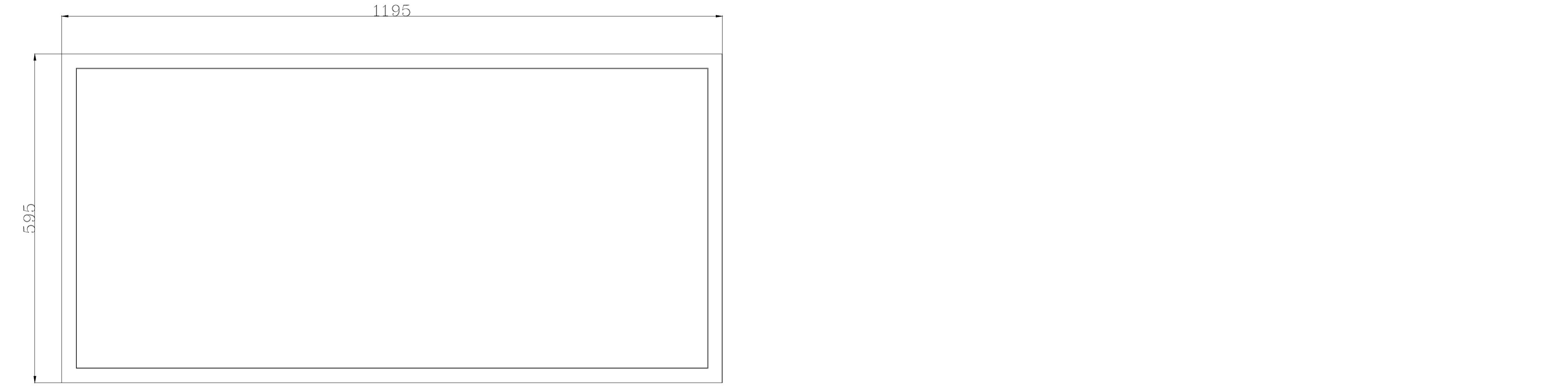

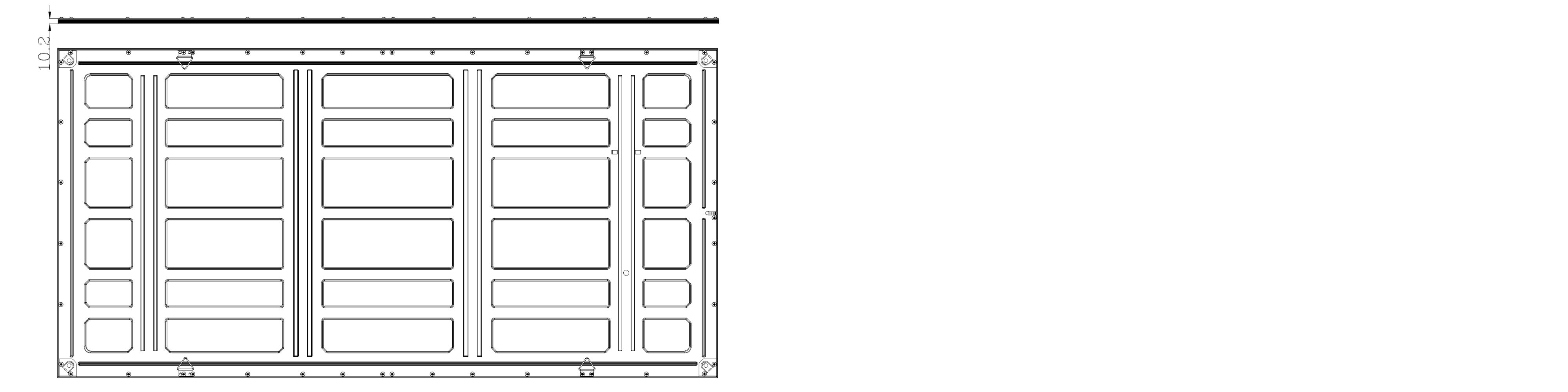

Plans
Options
Photométries
Préscription
Fiche technique
Documents
- CEE Attestation d'éligibilité CEE - Dalle LED
- IES Fichier IES - Lazuli Nano Prismatique-Ed1 (Fichier_IES-Lazuli_Nano_Prismatique-Ed1)
- CE Déclaration de conformité UE Dalle Led LAZULI
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
