OPALINE Tubulaire Access
150cm / 50W-60W
Description
L’OPALINE Tubulaire Access 120cm 40W, conçu sans compromis, en polycarbonate ou PMMA avec les flasques et accessoires en Inox 304 est destiné à l’éclairage intérieur ou extérieur, de zones de stockage, d’entrepôts industriels, zones de production, parking et tout particulièrement les environnements difficiles.
- Très haut rendement >130lm/W
- Existe en version >150lm/W
- Faible consommation
- Faible encombrement mécanique
- Installation simple et rapide
- Equipé d’un raccord rapide ou presse étoupe Inox304
- Traversant en option
- Flasque en INOX 304 (316L en option)
- Version IP67/IP69K en standard
- Gradation 1-10V ou DALI en option
- Utilisation en applique ou suspendu
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Version polycarbonate pour l’indoor
- Version PMMA résistant aux UV pour l’outdoor
- Existe en version faible UGR
Caractéristiques techniques
Caractéristiques générales
| Format | D75x1452 |
| Matière version intérieur | Polycarbonate (PC) |
| Matière version extérieur | PMMA |
| Flasque et accessoires | Inox 304 (316L en option) |
| Finition | Satiné |
| Protection version PC | IP67, IP69K, IK10 |
| Protection version PMMA | IP67, IP69K, IK08, UV |
| Fixation | Applique ou suspension |
| Raccordement | Connecteur Rapide, Presse étoupe |
| Température de fonctionnement | -25 à +40°C |
| Température de stockage | -40 à +85°C |
| Poids net | 1,545kg |
| Poids brut | 1,895kg |
| Niveau d'UGR | <25 |
Caractéristiques d'éclairement
| Type de LED | 2835 |
| Marque | Hongli |
| Nombre de Led | 432 |
| Puissance totale LED | 45W / 57W |
| Courant | 1250mA |
| Plage de tension | 27-36V |
| Angle de rayonnement/Lentille | 120° |
| Température de couleur °K | 3000, 4000, 5000 |
| Indice de rendu des couleurs | >80 (90 en option) |
| Step Macadam (SDCM) | <3 |
| Flux Luminaire 4000°K | 45W >6300lm |
| Efficacité lumineuse led | >150lm/W |
| Efficacité lumineuse luminaire | >131lm/W |
Caractéristiques électriques
| Puissance max luminaire | 50W / 60W |
| Tension de fonctionnement | 200-264VAC |
| Fréquence de fonctionnement | 50Hz/60Hz |
| Facteur de puissance (230V) | >0,96 |
| Efficacité (230V) | >90% |
| Gradation (Option) | 1-10V, DALI |
| THD (230V) | <10% |
| Driver | BOKE (ENEC) |
Informations complémentaires
| Conformité version PC | CE, RoHS, 850°C |
| Conformité version PMMA | CE, RoHS, 650°C |
| RG, Groupe de risque | GR0 |
| Groupe de risque | GR0 |
| L80B20 Ta25°C | >50.000h |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
Code commande
Code commande structure:
Gamme: ABT= OPALINE Tubulaire Access | Diamètre: 07= 75mm | Matière: P= Polycarbonate / M= Polyméthacrylate / B= Borosilicate | Modèle: 06= 60cm sans collier / 09= 90cm sans collier / 12= 120cm avec colliers / 15= 150cm avec colliers | Flasque: 5= IP67/IP69K Inox304 Standard / 8= IP67/IP69K Inox316 Haute luminosité / 1= IP67/IP69K Inox 304 Grand froid / K= IP67/IP69K Inox316 Haute température / W= Très haute température 70°C / N= Faible UGR 50W / U= Faible UGR 60W | Electronique: C= Satiné 130lm/W / D= Haute luminosité 150lm/W / F= Grand froid -40°C / T= Haute température 50°C / H= Prismatic 40 UGR / P= Prismatic 60 UGR / Q= Prismatic 90 UGR | Puissance: 015= 15W / 020= 20W / 030= 30W / 035= 35W / 040= 40W / 050= 50W / 060= 60W | Optique: F= Satiné / T= Transparent / P= Prismatic / O= Prismatic 40 / U= Prismatic 60 / Q= Prismatic 90 | IRC: 8= >80 / 9= >90 | Couleur: 27= 2700°K / 30= 3000°K / 40= 4000°K / 50= 5000°K / 65= 6500°K | Gradation: _= No Dim / X= DMX-RDM / D= DALI2 / M= Merrytek / S= 1-10V Step | Connection: R= Raccord rapide / P= Presse étoupe Inox304 / B= Presse étoupe laiton nickelé | Traversant: _= Standard / R= Raccord rapide / P= Presse étoupe / B= Presse étoupe laiton nickelé | Alimentation: _= Standard 220-240VAC / 2= 24VDC/VAC | Option: K= Détecteur programmable (RF) / 3= Détecteur 3 Step
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.

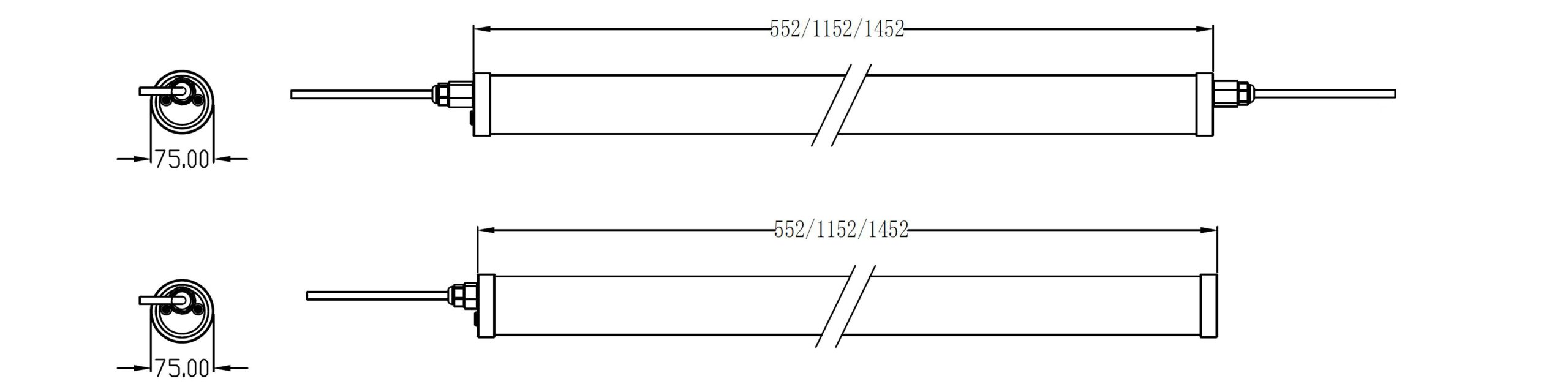

Plans
Options

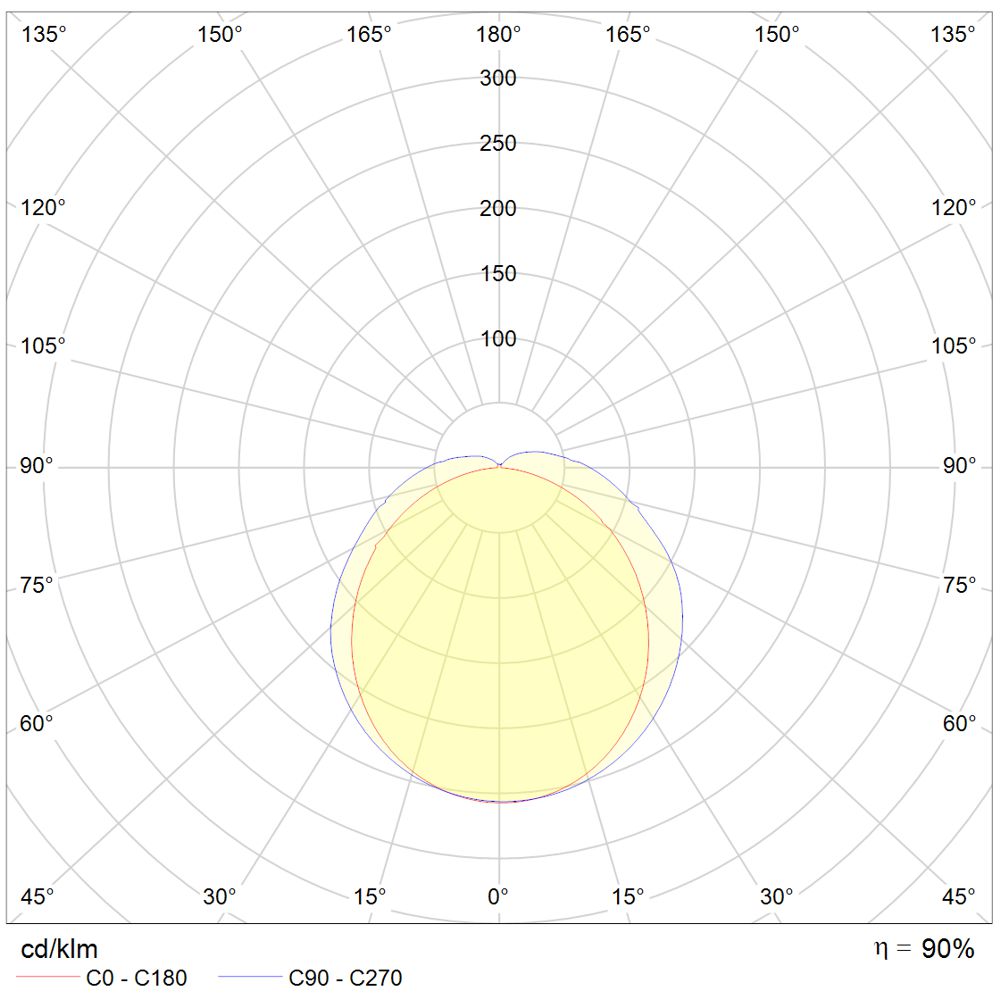

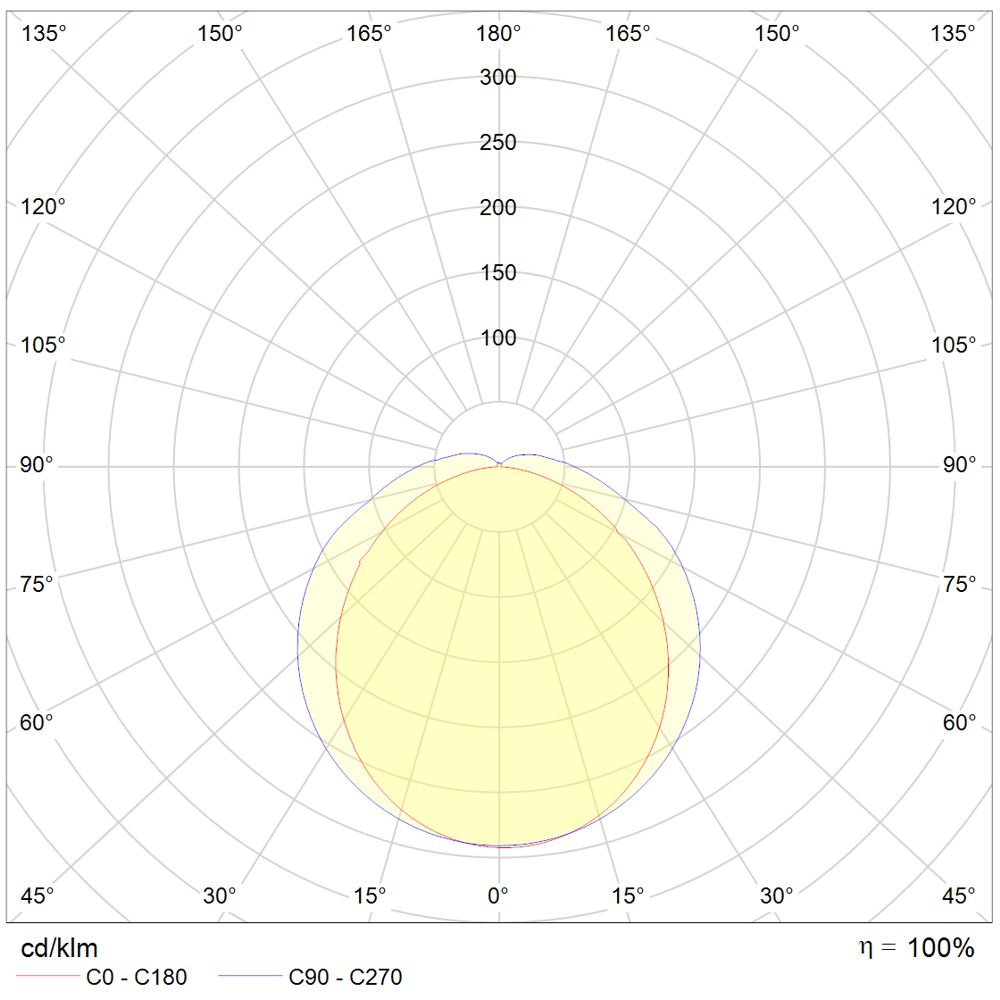

Photométries
