Projecteurs LED Azurite
80W
Description
Les projecteurs LED Azurite sont parfaitement adaptés à l’éclairage de terrains de sport, de grandes surfaces extérieures et intérieures, d’espaces publics ou industriels. Bâtis sur une structure de dissipation en aluminium permettant un flux d’air traversant, les projecteurs LED Azurite résistent à des conditions extrêmes d’utilisation. Réalisable avec des LED LUMILEDS Luxeon Tx ou des LED CREE XPG, les projecteurs LED Azurite assurent un éclairage très puissant pendant une très longue durée de vie.
Les versions Inox sont protégées des agressions extérieures par un traitement renforcé de leur peinture de protection et sont équipées avec des arceaux de fixation en INOX 316L et de visserie en Inox A4-70.
Les versions agro-alimentaires sont équipés avec des facades en polycarbonate.
- Très haut rendement
- Faible consommation
- Large choix d’angles de rayonnement
- Rayonnement rond, symétrique ou asymétrique
- Protection en polycarbonnate en option
- Gradation 1-10V et DALI en option
- Utilisation en applique ou suspendu
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximum immédiate
- Très grande surface de dissipation
- LED LUMILEDS Luxeon Tx
- LED CREE XP-G
- Alimentation Mean Well gamme HLG
- Alimentation Mean Well gamme ELG en option
- Alimentation Mean Well gamme HVG en option
- Traitement renforcé de la peinture en option
- Arceau et visserie en Inox en option
Caractéristiques techniques
Caractéristiques générales
| Format | 387*366*91(244) |
| Structure | Aluminium |
| Finition | Noir, blanc, gris (RAL en option) |
| Protection | Traitement peinture |
| Fixation | Arceau de montage |
| Raccordement | Filaire |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 7,4kg |
| Poids brut | 8,25kg |
| Conformité | CE, RoHS, IP65, IK07 |
| GR, Groupe de risque | GR0 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
| L70B50 Ta25°C TM21-6x | >60.000h Luxeon Tx |
| L70B50 Ta25°C TM21-Calcul | >285.000h Luxeon Tx |
| L80B20 Ta25°C TM21-Calcul | >135.000h Luxeon Tx |
| L80B10 Ta25°C TM21-Calcul | >119.000h Luxeon Tx |
| L90B10 Ta25°C TM21-Calcul | >60.000h Luxeon Tx |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon Tx ou CREE XP-G |
| Nombre de LED | 40 |
| Puissance totale LED | 80W |
| Courant | NC |
| Plage de tension | NC |
| Angle de rayonnement/Lentille | 15°, 30°, 40°, 60°, 90°, 120°, Sy60x135°, Asy85x135°,85x90°, 85x45° |
| Température de couleur °K | 2700, 3000, 4000, 5000, 5700, 6500 |
| Indice de rendu des couleurs | >70, >80, >90 |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire | 9600lm à 5000°K |
| Efficacité lumineuse led | >120lm/W |
| Efficacité lumineuse luminaire | >112lm/W |
Caractéristiques électriques
| Puissance max luminaire | 85W |
| Tension de fonctionnement | 90~305VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0.95 à 230VAC |
| Efficacité | >93% |
| Gradation (Option) | 1-10V/PWM/Res/Dali/DMX |
| THD | |
| Driver | HLG garantie Mean Well 7 ans |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Angle | IRC | Couleur | Gradation | Finition |
| XXX | XXXW | X | XXX | XXX | X | XX | X | X |
| APZ= Projecteur à Led AZURITE | 080= 80W | B= Noir | LUT= LUMILEDS LUXEON Tx | 015= 15° | 7= >70 | 27= 2700°K | _= No Dim | I= Inox + Renfort Peinture |
| W= Blanc | XPG= CREE XP-G | 030= 30° | 8= >80 | 30= 3000°K | 1= 1-10V/PWM/Res | P= Face Polycarbonate | ||
| G= Gris | 040= 40° | 9= >95 | 40= 4000°K | D= DALI | ||||
| BL= Bleu | 060= 60° | 50= 5000°K | M= DMX | |||||
| R= Rouge | 090= 90° | 57= 5700°K | ||||||
| V= Vert | 120= 120° | 65= 6500°K | ||||||
| S01= S60X135° | ||||||||
| S02= S60X90° | ||||||||
| S03= S135x60° | ||||||||
| A01= A85X135° | ||||||||
| A02= A85X45° | ||||||||
| A03= A85X90° |

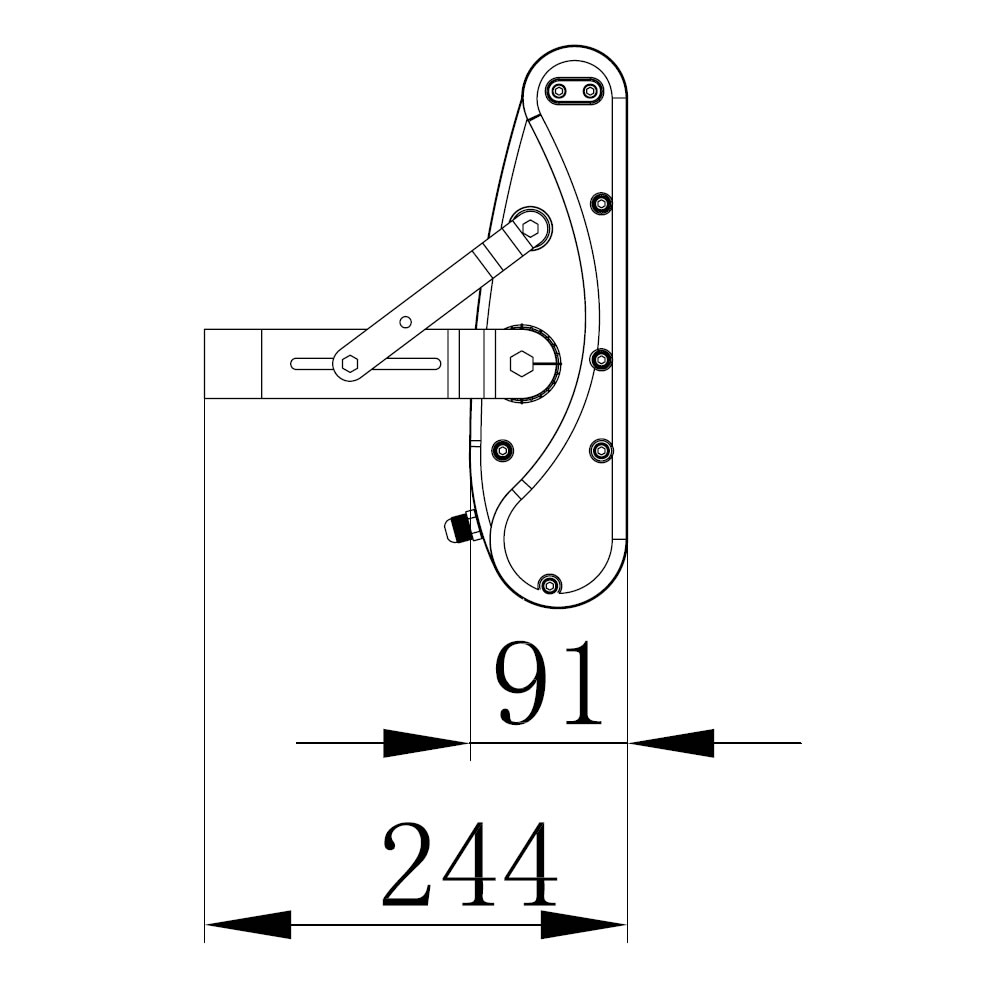

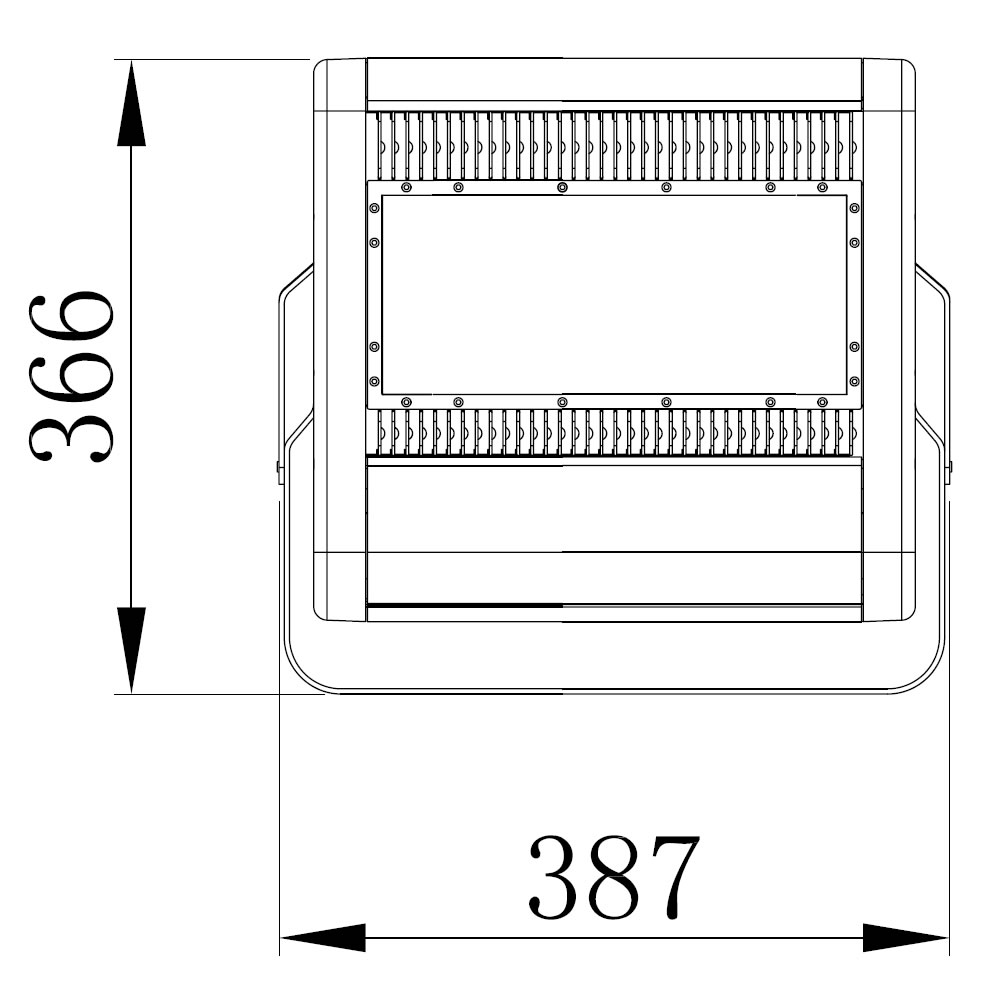

Plans
Options
Photométries
Préscription
Fiche technique
Documents
- CE Déclaration de conformité UE - Projecteur AZURITE II
- IES Fichiers IES - AZURITE 80W - Ed1 (Fichiers IES - AZURITE 80W - Ed1)
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
