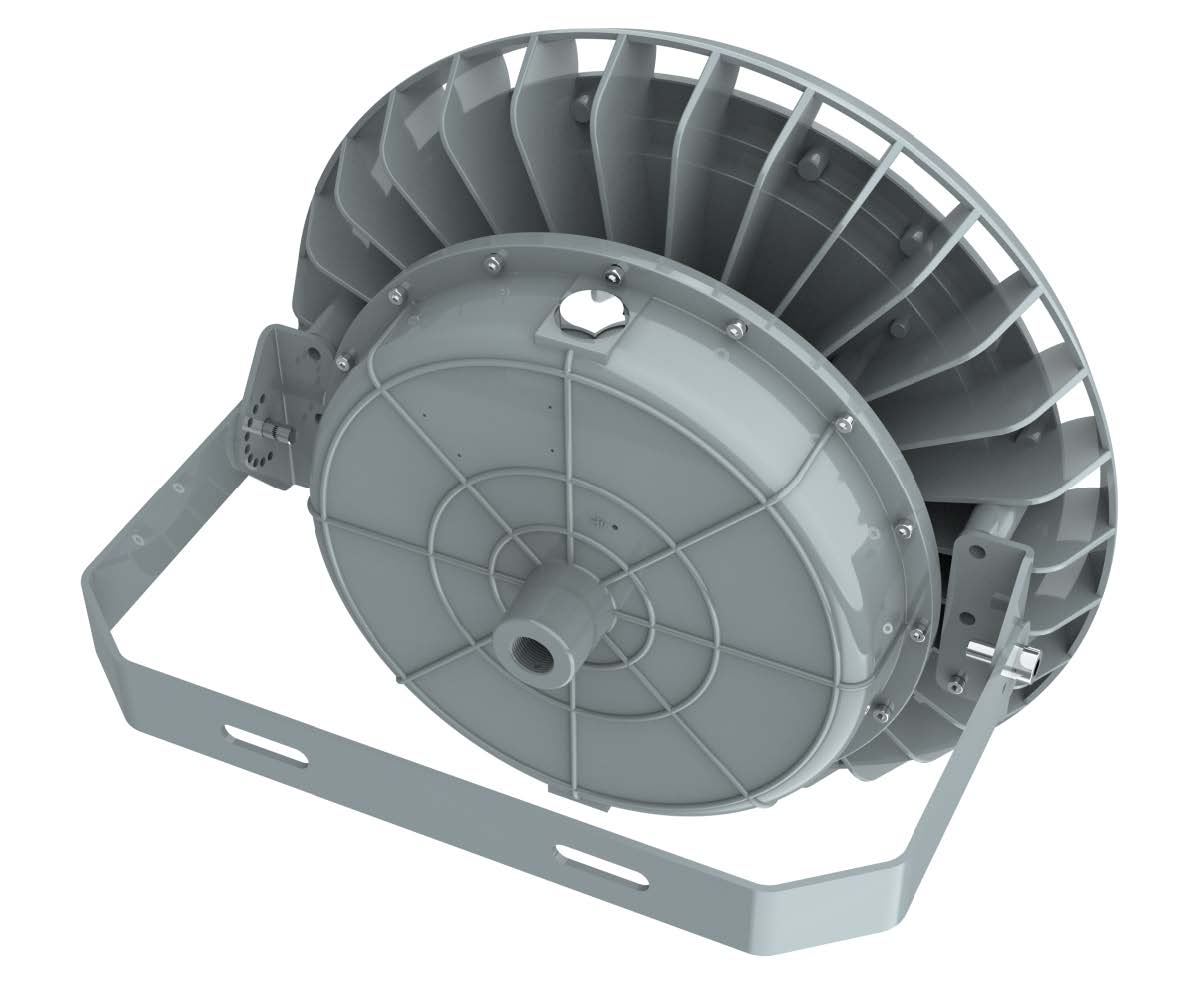

QUARTZ ATEX
20W à 400W / Zone 1&2 & 21&22
Description
Le QUARTZ ATEX, répond parfaitement aux besoins d’éclairages de forte puissance en intérieur et extérieur, usines, ponts, aéroports.
- Très grande surface de dissipation
- Efficacité lumineuse supérieur à 140lm/W
- Carcasse en Aluminium sans cuivre
- Résistance air salin
- Le meilleur rapport puissance performance
- Performance maximum immédiate
- Choix d’angles de rayonnement
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Verre trempé IK08
- Résistance aux fortes vibrations 5G
Caractéristiques techniques
Caractéristiques générales
| Format | selon puissance, voir page 2 |
| Classe T° | T1-T6 |
| Structure | Aluminium |
| Spécification mécanique | Chambres indépendantes LED/Driver |
| Finition couleur | Gris |
| Protection | Anti corrosion test 1000Hrs salin |

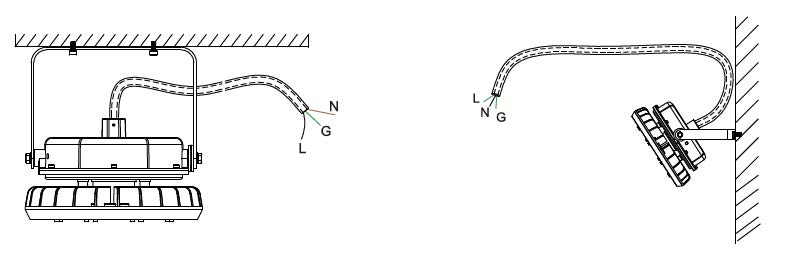

| Fixation | Arceau de montage en option |
| Raccordement | Filaire Via PE |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +70°C |
| Poids net | 8 à 17kg |
| Poids brut | 12 à 13kg |
| ATEX Standard | II 2 G Ex eb mb IIC T6...T4 Gb II 2 D Ex tb IIIC T80°C...T100°C Db II 3G Ex ec IIC T6...T3 Gc II 2D Ex tb IIIC T85°C...T103°C Db |
Caractéristiques d'éclairement
| Type de LED | 2835 |
| Courant de démarrage | NC |
| Puissance totale LED | 19W à 398W |
| Conformité Ex | UL Standard,ATEX, IECEX |
| Angle de rayonnement | 120°,convexe, globe |
| Température de couleur °K | 2200°K à 7000°K |
| Indice de rendu des couleurs | >70, >80,90 option |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire max 6500°K | 20W->2800lm / 40W->5600lm / 60W->8400lm / 80W->11200lm / 100W->14000lm / 150W->21000lm / 180W->25200lm / 200W->28000lm / 300W->42000lm / 400W->56000lm |
Caractéristiques électriques
| Puissance max luminaire | 20W à 400W |
| Tension de fonctionnement | 200~250VAC |
| Fréquence de fonctionnement | 47~63Hz |
| Facteur de puissance | >0,95 |
| Efficacité | >90% |
| THD | <20% |
Informations complémentaires
| Classe Electrique | CL1 |
| Certification | UL1598, UL1598A, UL924, ETL, DLC, ABS |
| Garantie | 5 ans |
| Efficacité lumineuse luminaire | >140lm/W (4000°K Ra 70) |
| Groupe de risque | GR1 |
| ULR à 0° | 0% |
| ULR à 5° | 0% |
| Code flux CIE N°3: 30° 60° | 96%, 97% |
| L80B20 Ta25°C | >50.000h |
Code commande
Code commande structure:
Gamme: AHX= Projecteur à Led ATEX | Modèle: 0B= B / 2B= B2 / 3B= B3 / 4B= B4 | Puissance: 020= 20W / 040= 40W / 060= 60W / 080= 80W / 100= 100W / 150= 150W / 200= 200W / 300= 300W / 400= 400W | Couleur: G= Gris | Optique: FG= Flat Glass / FP=Flat PC / CP=Convex PC / CG=Convex Glass | Angle: 040= 40° / 060= 60° / 090= 90° / 120= 120° | IRC: 7= >70 / 8= >80 / 9= >90 | Couleur: 22= 2200°K / 27= 2700°K / 30= 3000°K / 40= 4000°K / 50= 5000°K / 65= 6500°K / 70= 7000°K | Gradation: _= No Dim | Finition: N= Arceau droit
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.

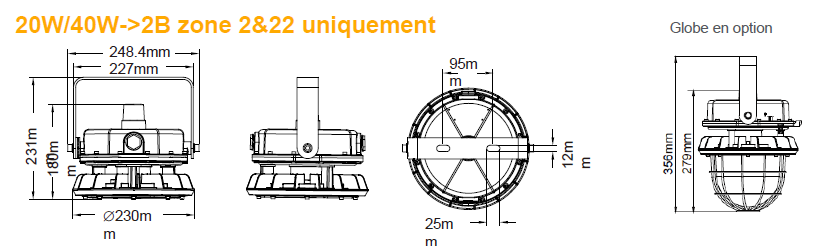

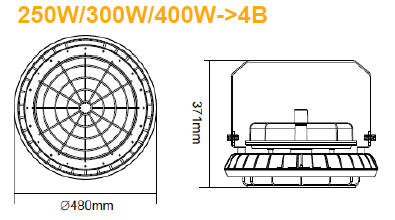

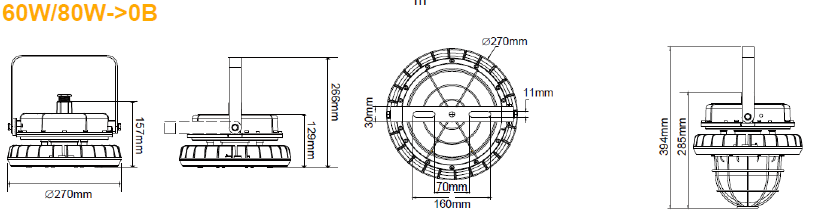

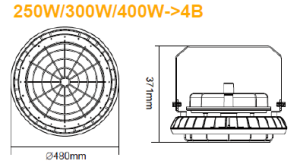

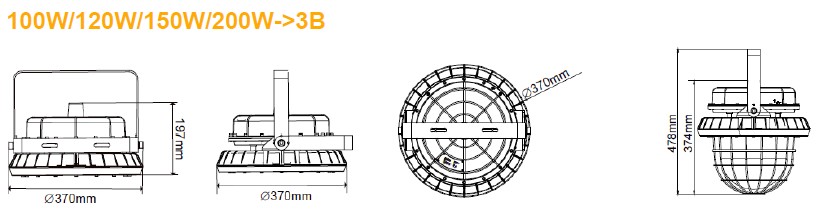

Plans
Options

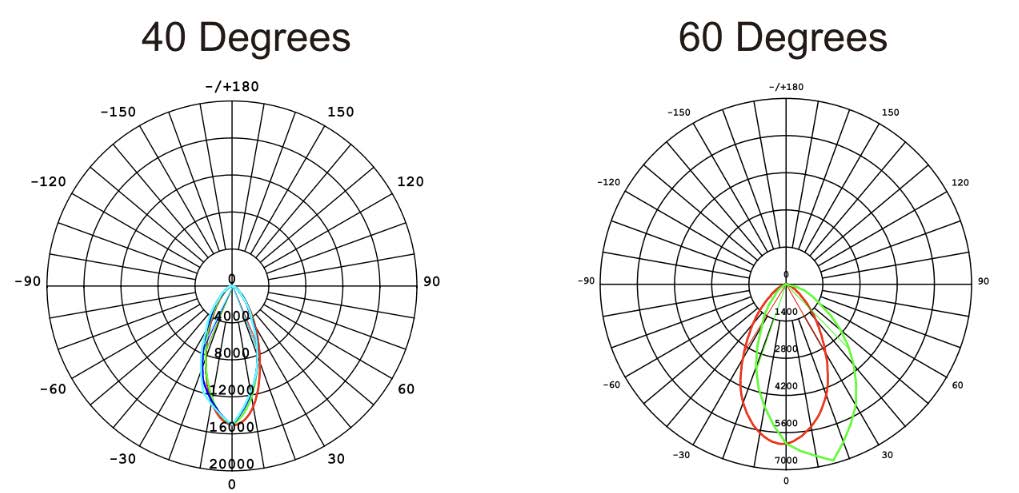

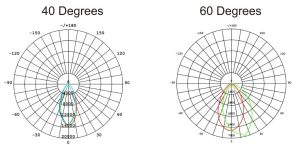

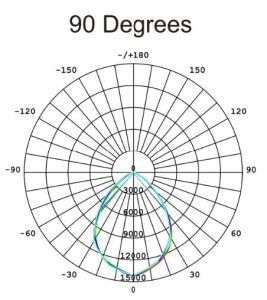

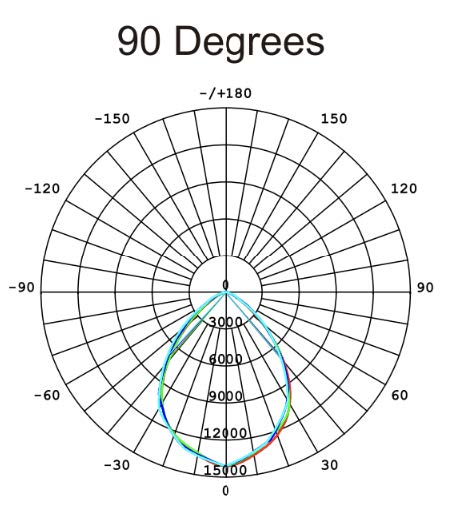

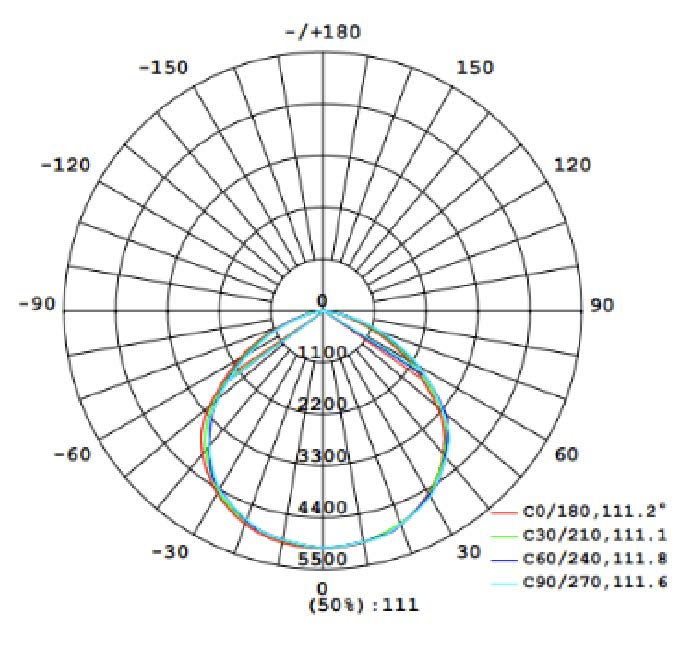

Photométries
