QUARTZ Compact Distribution LL
70W
Description
L’armature LED QUARTZ Compact Distribution LL 70W a été étudiée pour améliorer le confort des utilisateurs. Son optique nid d’abeilles permet une optimisation de la distribution lumineuse et une très forte réduction du niveau d’éblouissement. Sa led LUMILEDS Luxeon lui assure de hautes performances et une très longue durée de vie. Son confort d’utilisation et sa structure la destine à une utilisation en milieu sportif, industriel, entrepôt, atelier&
- Distribution lumineuse faible éblouissement
- Optique nid d’abeilles
- Efficacité lumineuse LED supérieur à 160lm/W
- Alimentation électronique MEAN WELL HLG
- Performance maximum immédiate
- Gradation 1-10V en standard
- Gradation DALI 2 en option
- Utilisation en suspension
- Utilisation en applique avec arceau en option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- LED LUMILEDS Luxeon 3030
- Détecteur de mouvement en option
- Smart Lighting ZigBee Solution AGATE
Caractéristiques techniques
Caractéristiques générales
| Format (DxH) | 280x163mm |
| Structure | Aluminium |
| Optique | Nid d'abeilles |
| Facade | PMMA |
| Finition | Peinture |
| Couleur | Noir (autre RAL en option) |
| Fixation | Anneau de suspension |
| Raccordement | Filaire longueur 0,3m |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 2,90kg |
| Poids brut | 3,50kg |
| Conformité | CE, RoHS, IP65, IK08 |
| Classe énergétique (874/2012) | A++ |
| IEE | 0.08 |
| Garantie | 7 ans |
| P/U | P |
| R/Rx | R (Réparable) |
| CEE | |
| Emballage | L360xl360xh230mm |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 3030 |
| Nombre de Led | 162 |
| Puissance totale Led | 71W |
| Courant Led | 73mA |
| Plage de tension Led | 5,8~6,2VDC |
| Angle de rayonnement | 72° |
| Température de couleur °K | 2700, 3000, 4000, 5000, 5700, 6500 |
| Indice de rendu des couleurs | >70, >80 |
| Step Macadam (SDCM) | 3 |
| Flux Luminaire 5000K Ra70 | >11400lm |
| Efficacité lumineuse led max | >160lm/W |
| Efficacité lumineuse luminaire | >148lm/W |
| Niveau d'éblouissement UGR | |
| Groupe de risque | GR1 |
| L80B20 Ta25°C | >150.000h |
| L70B50 Ta25°C | >270.000h |
Caractéristiques électriques
| Puissance max luminaire | 77W |
| Tension de fonctionnement | 90-305VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0,97 |
| Efficacité | >88% |
| THD | |
| Driver | MEAN WELL HLG (7 ans) |
| MTBF (MIL-HDBK-217F) | 357.800 heures |
| Classe électrique | CL1 |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Angle | IRC | Couleur | Boitîer |
Driver | Gradation | Finition |
| XXX | XXXW | X | XXX | XXX | X | XX | X | X | X | X(X) |
| AHD= Armature Led QUARTZ Compact Distribution LL | 070= 70W | B= Noir |
L3= LUMILEDS Luxeon 3030 |
H72= Nid d’abeilles 72° | 8= >80 | 27= 2700°K | _= Boitier D280 | L= MEAN WELL HLG |
_= No Dim | _= Anneau |
| G= Gris | S3= 3030 Puce SANAN | 7= >70 | 30= 3000°K | V= SOSEN Haute Tension | 1= 1-10V/PWM/Res | N= Arceau | ||||
| W= Blanc | 40= 4000°K | G= MEAN WELL HBG | D= DALI 2 | B= Driver en boîtier externe | ||||||
| 50= 5000°K | E= MEAN WELL ELG | S= Driver externe | ||||||||
| 57= 5700°K | H= MEAN WELL HVG | |||||||||
| 65= 6500°K | S= SOSEN |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. Seules les versions HLG sont garantie 7 ans. |
| Exemples | Descriptions |
| AHD070WBL3H72840L1 | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>80 4000°K Driver MEAN WELL HLG 1-10V |
| AHD070WBL3H72840S1 | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>80 4000°K Driver SOSEN 1-10V |
| AHD070WBL3H72830SD | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>80 3000°K Driver SOSEN DALI 2 |
| AHD070WBL3H72750S1 | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>70 5000°K Driver SOSEN 1-10V |
| AHD070WBL3H72765V | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>70 6500°K Driver SOSEN 180-528VAC |
| AHD070WBL3H72740S1N | Armature LED QUARTZ Compact Distribution LL 70W Noir avec LED LUMILEDS Luxeon 3030 Optique Nid d’abeille à 72° IRC>70 4000°K Driver SOSEN 1-10V avec arceau |
| Accessoires | |
| ADL-KJ-M20S-11 | Raccord 1 vers 1 IP68 3 pôles 400V 13A Max 2.5mm² OD 7~10.5mm |
| ADL-KJ-PG9-05 | Raccord 1 vers 1 IP68 2 pôles 250V 10A Max 1mm² OD 3~5.3mm |
| ADL-3T-M25-1208H2 | Raccord 1 vers 2 IP68 3 pôles 400V 32A Max 6mm² OD1 8~12mm 2xOD2 5~8.3mm |
| ADL-4T-M25-1208H2 | Raccord 1 vers 3 IP68 3 pôles 400V 32A Max 6mm² OD1 8~12mm 3xOD2 5~8.3mm |
| AHDO-SENSOR-DIM | Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor et détection d’intensité lumineuse |
| AHDO-SENSOR-PROG | Configuration usine du détecteur de mouvement |
| AHDO-SENSOR-REMO | Télécommande de programmation du détecteur de mouvement |
| AHDO-BRACKET-D280 | Arceau de montage pour AHD D280 |
| AHDO-BAR-2XAHD | Kit barre de suspension pour 2 AHD |
| AGATE | Smart lighting, solution d’éclairage intelligent, système de gestion centralisé. Prendre contact auprès de notre votre correspondant |

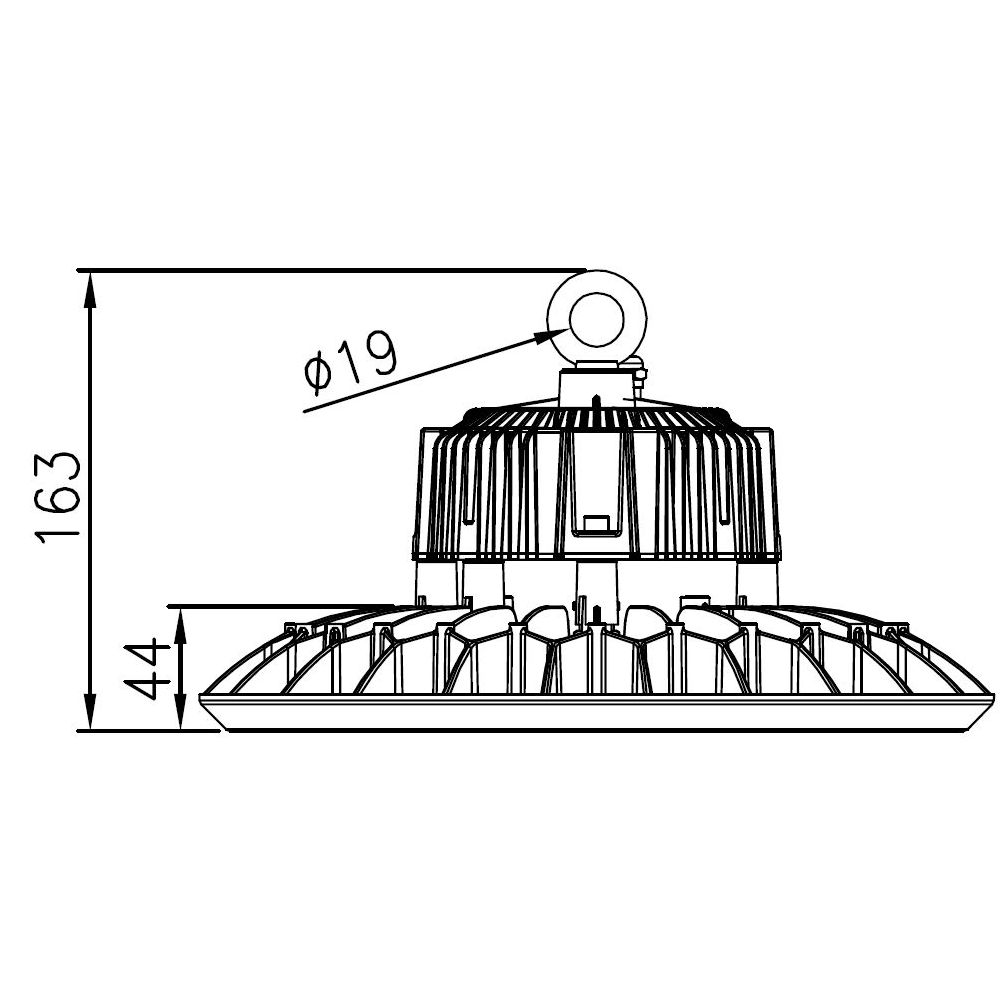

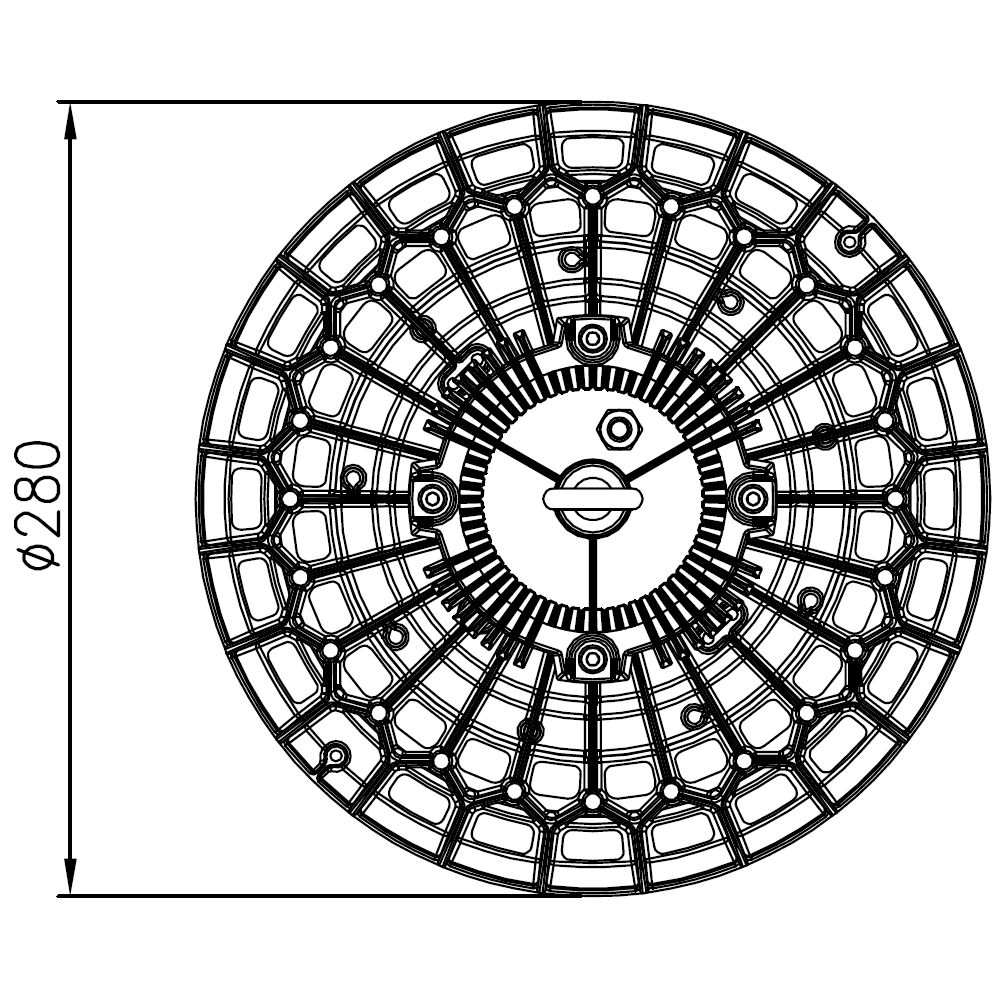

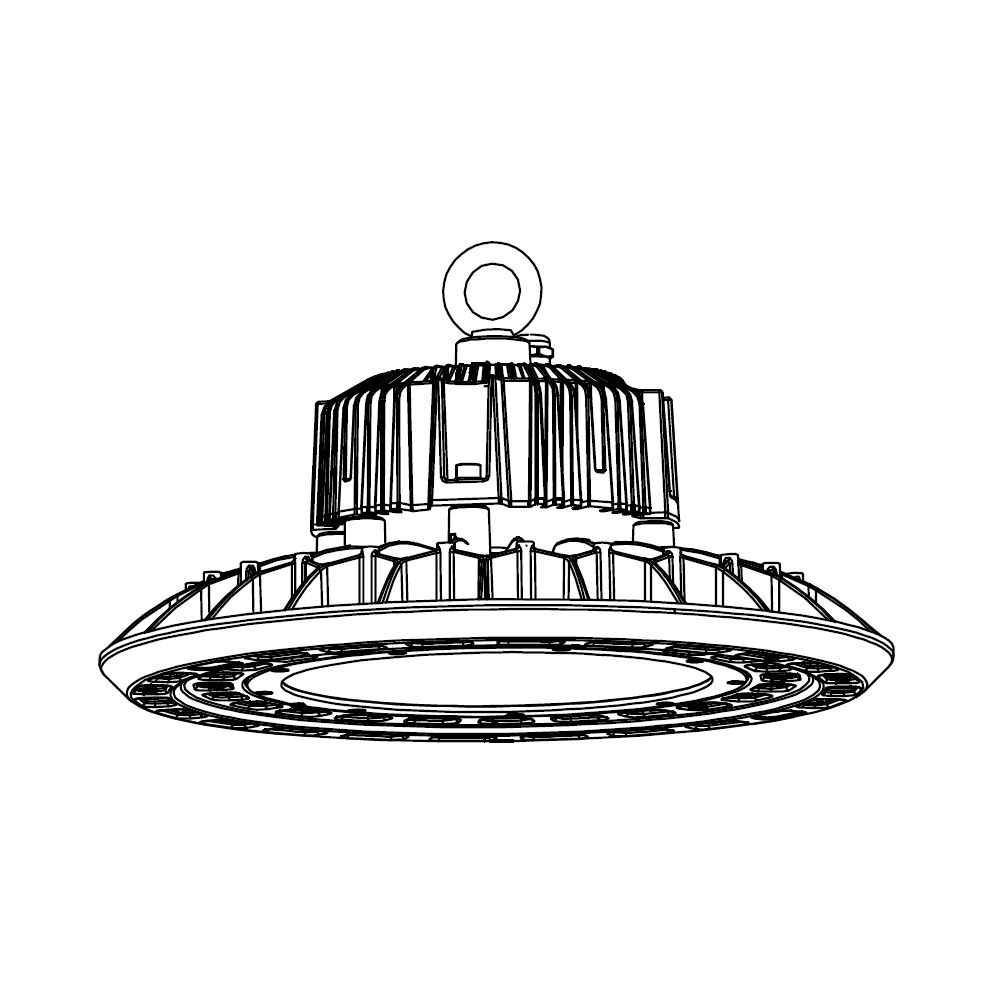

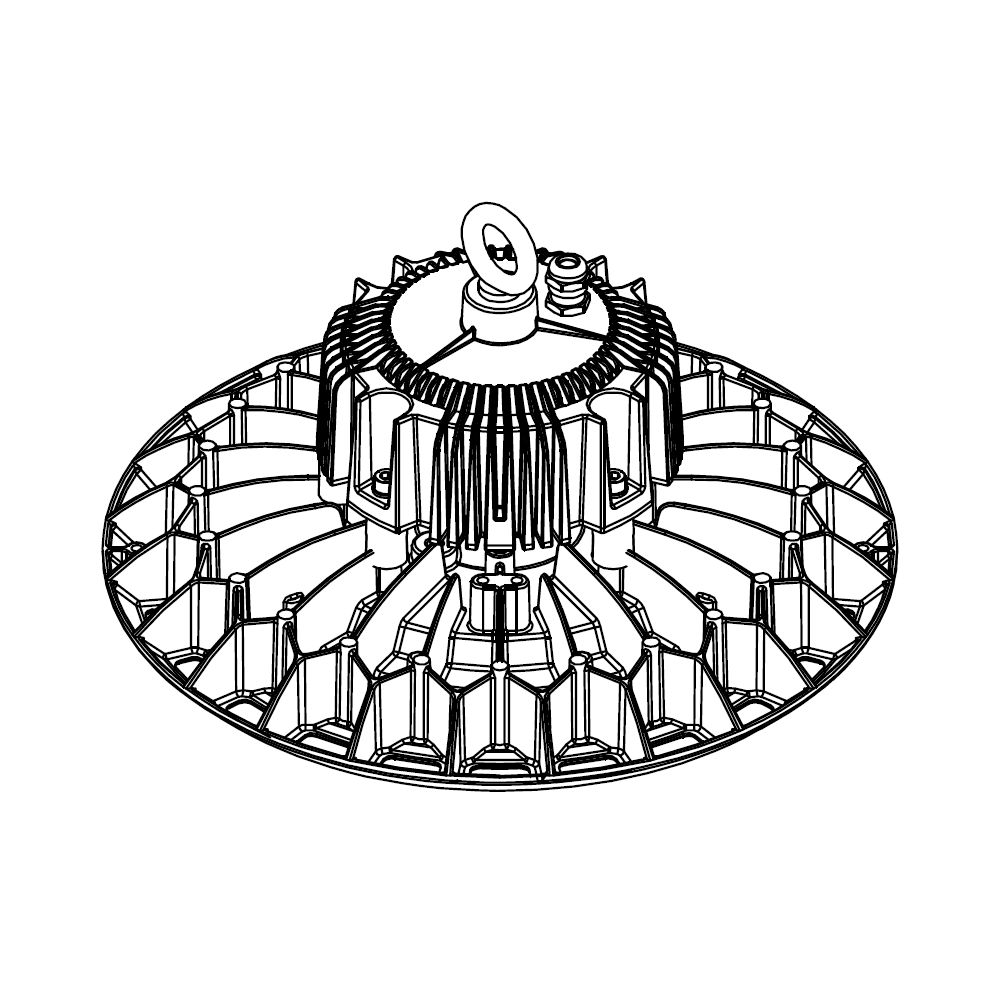

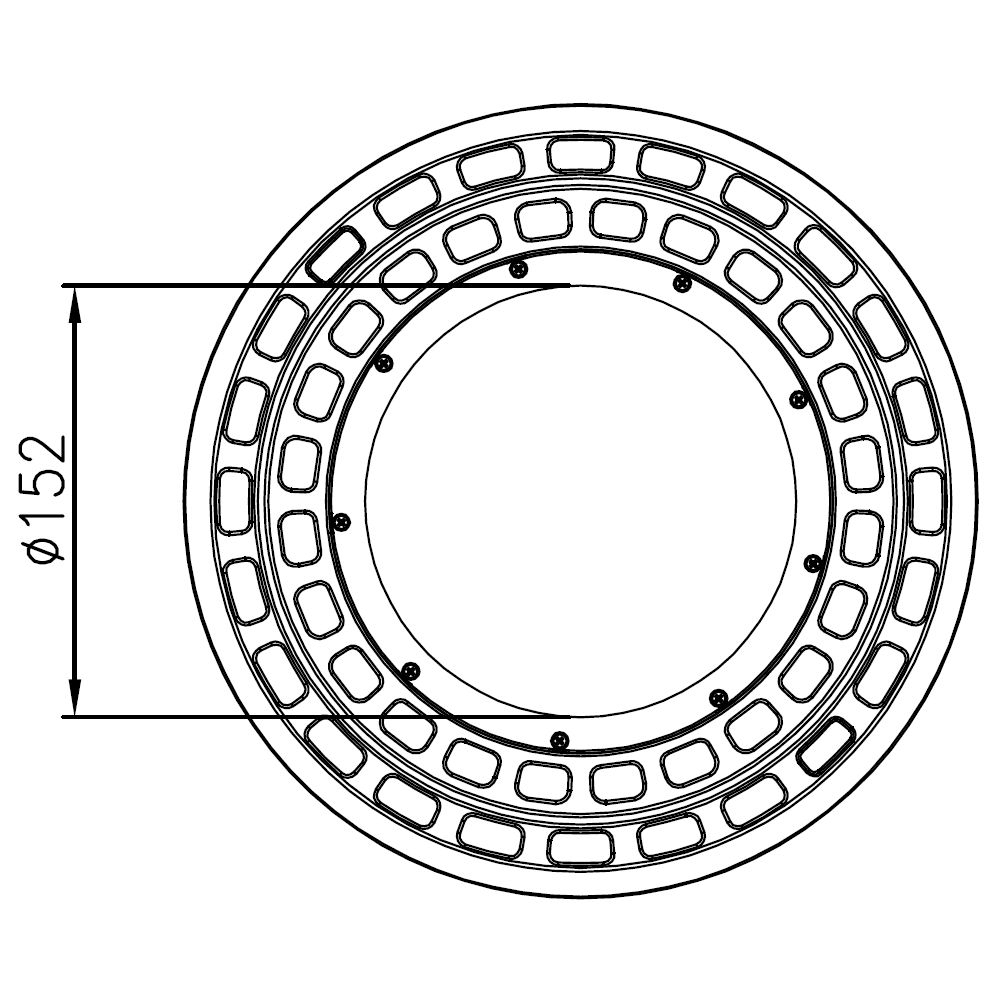

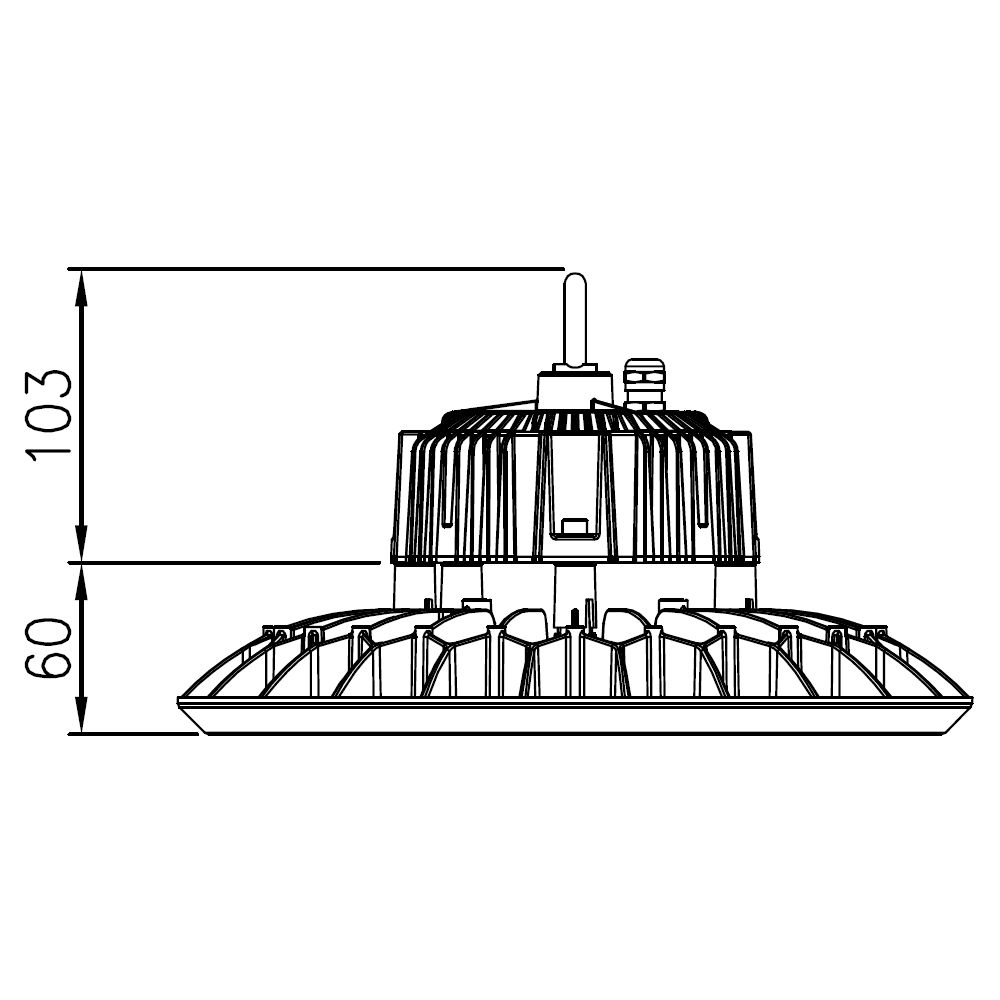

Plans
Options

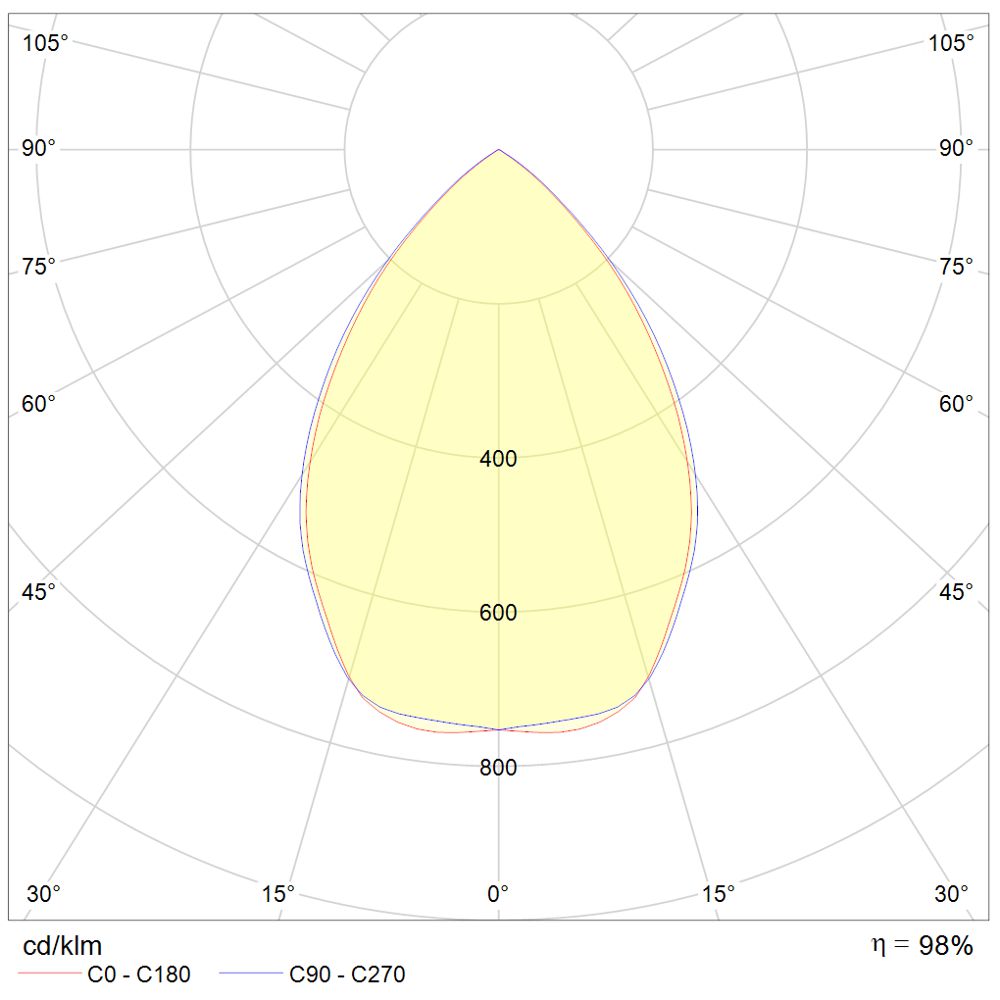

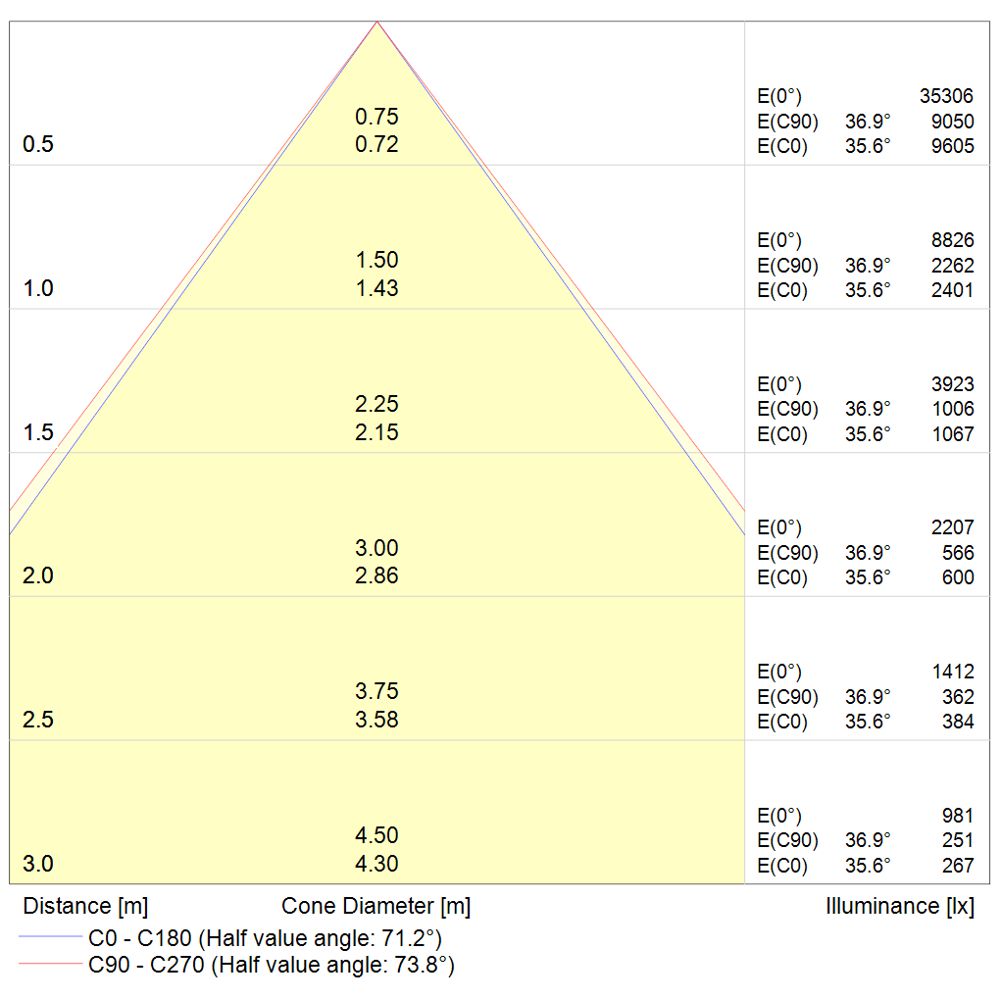

Photométries
Préscription
Armature industrielle d’une puissance consommée maximum de 77W, constituée d’une structure de dissipation en aluminium moulée peinte d’un diamètre de 280mm avec ailettes de dissipation sur laquelle peut être fixée en option un arceau de montage inclinable. La source lumineuse d’une puissance led de 71W est constituée de 162 leds LUMILEDS Luxeon 3030 maintenues à une température de jonction inférieure à 65°C pour une température ambiante de 25°C. Elles sont surmontées d’une optique type nid d’abeilles permettant d’obtenir un niveau d’éblouissement (UGR) très bas, le tout protégé par une face en polycarbonate avec un diamètre d’ouverture de 152mm. Le driver avec une plage d’entrée de 90 à 305VAC est monté au centre de la structure de dissipation et comporte un anneau de suspension. L’armature, d’un poids de 2.9kg et d’une performance supérieure à 148lm/W, est en standard fournie en gradation 1-10v mais en option peut être fournie en gradation DALI 2 ou sans gradation. Le produit garanti 7 ans lorsqu’il est équipé du driver HLG de chez MEAN WELL est conçu pour rentrer dans le cycle de l’économie circulaire et peut être réparé en atelier.
Fiche technique
Documents
- CEE Attestation d'éligibilité CEE - QUARTZ Compact Distribution
- CE Déclaration de conformité UE - QUARTZ Compact Distribution
- CEE Attestation d'éligibilité CEE - QUARTZ Compact
- IES IES - QUARTZ Compact Distribution LL Ed2 (IES_QUARTZ_CompDi_LL_Ed2)
- DRV Driver SOSEN SS-100D-XX
- DOC LED LUMILEDS Luxeon 3030 2d
- DRV Driver SOSEN SS-100CA-XX
- PLQ Plaquette QUARTZ Compact Distribution
- PLQ Plaquette AGATE Smart Lighting
- DRV Driver MEAN WELL HLG-80H
- DRV Driver MEAN WELL HBG-100
- DRV Driver MEAN WELL HVG-100
- DRV Driver MEAN WELL ELG-75
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
