QUARTZ Compact
120W
Description
Une gamme d’armatures industrielles LED pour l’éclairage de grande surface tel des hangars d’entretien ferroviaire, des zones de maintenance industrielle, des zones de production, des entrepôts, des centres logistique… La gamme QUARTZ Compact Eco est idéal dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle. Les armatures QUARTZ Compact Eco peuvent être combinées avec des systèmes de détection et de gestion automatique de l’éclairage.
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Façade transparente ou satinée
- Large gamme de puissance
- Facile à suspendre grâce à son anneau de suspension
- Arceau de montage en option
- Gradable 1-10V ou DALI en option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximale immédiate
- LUMILEDS Luxeon 3030 2D
- Alimentation MeanWell gamme ELG
- Alimentation MeanWell gamme HBG en option
- Alimentation MeanWell gamme HVG en option
Caractéristiques techniques
Caractéristiques générales
| Format | 320*171,1 (69,6) |
| Structure | Fonte d'aluminium Face Polycarbonate |
| Finition | Noir, blanc, gris, autre en option |
| Protection | Traitement peinture |
| Fixation | Suspension, arceau en option |
| Raccordement | Filaire (30cm) 3pôles, bornier en option |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +80°C |
| Poids net | 3,6kg |
| Poids brut | 4kg |
| Conformité | CE, RoHS, IP65, IK10 |
| Classe Electrique | CL1 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 3030 2D |
| Nombre de LED | 176 |
| Puissance totale LED | 120W |
| Courant | 110-120mA |
| Plage de tension | NC |
| Angle de rayonnement/Optique | 120° |
| Température de couleur °K | 3000, 4000, 5000, 6500 |
| Indice de rendu des couleurs | >70, >80 |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire | 16850lm à 5000°K |
| Efficacité lumineuse led | >140lm/W |
| Efficacité lumineuse luminaire | >131lm/W |
| GR, Groupe de risque | GR0 |
| L80B20 Ta25°C | >50.000h |
Caractéristiques électriques
| Puissance max luminaire | 128W |
| Tension de fonctionnement | 100~305VAC |
| Fréquence de fonctionnement | 47-63Hz |
| Facteur de puissance | >0,95 |
| Efficacité | >90% |
| Gradation (Option) | Option 1-10V, PWM, Résistif, Dali |
| THD | |
| Driver | MeanWell ELG |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Optique | Angle | IRC | Couleur | Driver | Gradation |
| XXX | XXXW | X | XXX | X | XXX | X | XX | X | X |
| AHE= Armature à Led Quartz Compact Eco | 120= 120W | B= Noir | L30= LUMILEDS Luxeon 3030 2D | F= Satiné | _= 120° | 7= >70 | 30= 3000°K | _= HBG | _= No Dim |
| W= Blanc | C= Transparent | 8= >80 | 40= 4000°K | E= ELG | 1= 1-10V/PWM/Res | ||||
| G= Gris | 50= 5000°K | H= HVG | D=Dali | ||||||
| 65= 6500°K |
| Exemples |
| AHE120WBL30F765E = Armature à LED QUARTZ Compact Eco 120W Noir avec LED LUMILEDS Luxeon 3030 Satiné 120° IRC>70 6500°K Driver ELG |
| AHE120WBL30C840D = Armature à LED QUARTZ Compact Eco 120W Noir avec LED LUMILEDS Luxeon 3030 Transparente 120° IRC>80 4000°K ELG Gradable DALI |
| AHE120WBL30C8301 = Armature à LED QUARTZ Compact Eco 120W Noir avec LED LUMILEDS Luxeon 3030 Transparente 120° IRC>80 3000°K HBG Gradable 1-10V |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre distributeur ou de votre correspondant. |

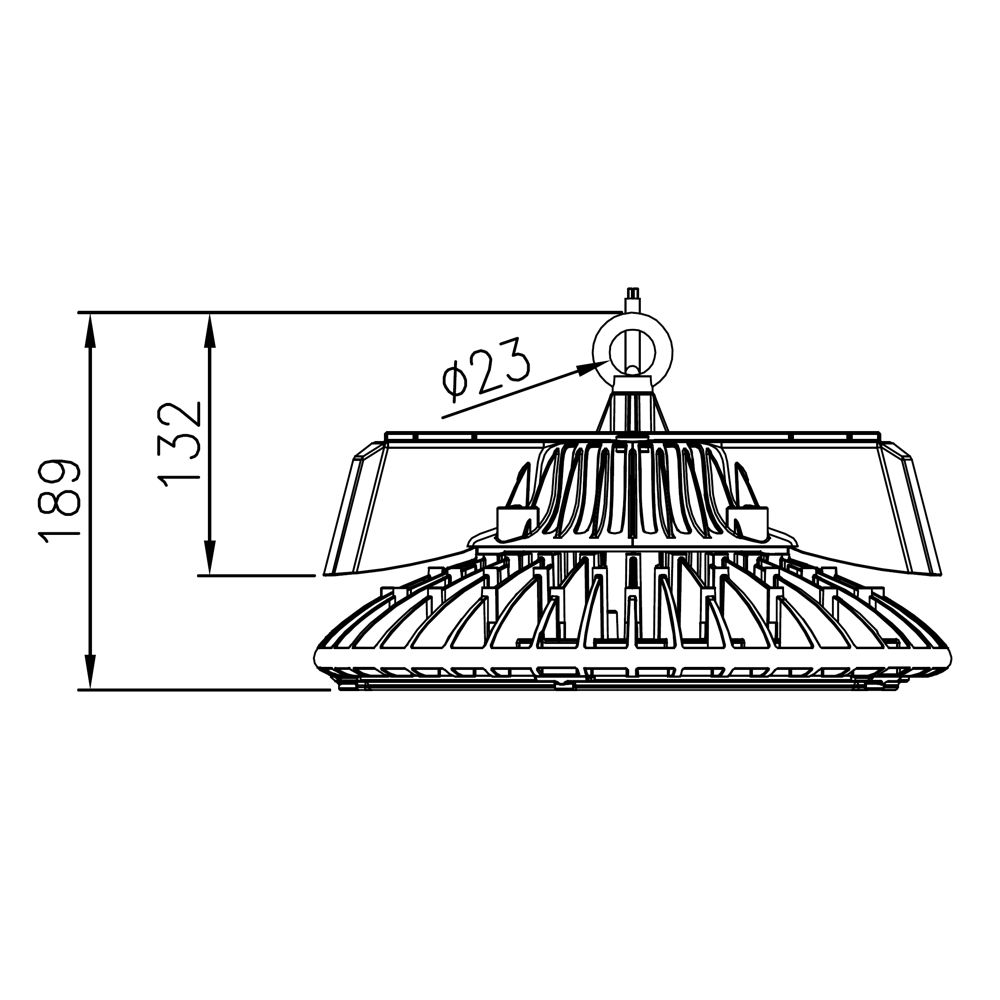

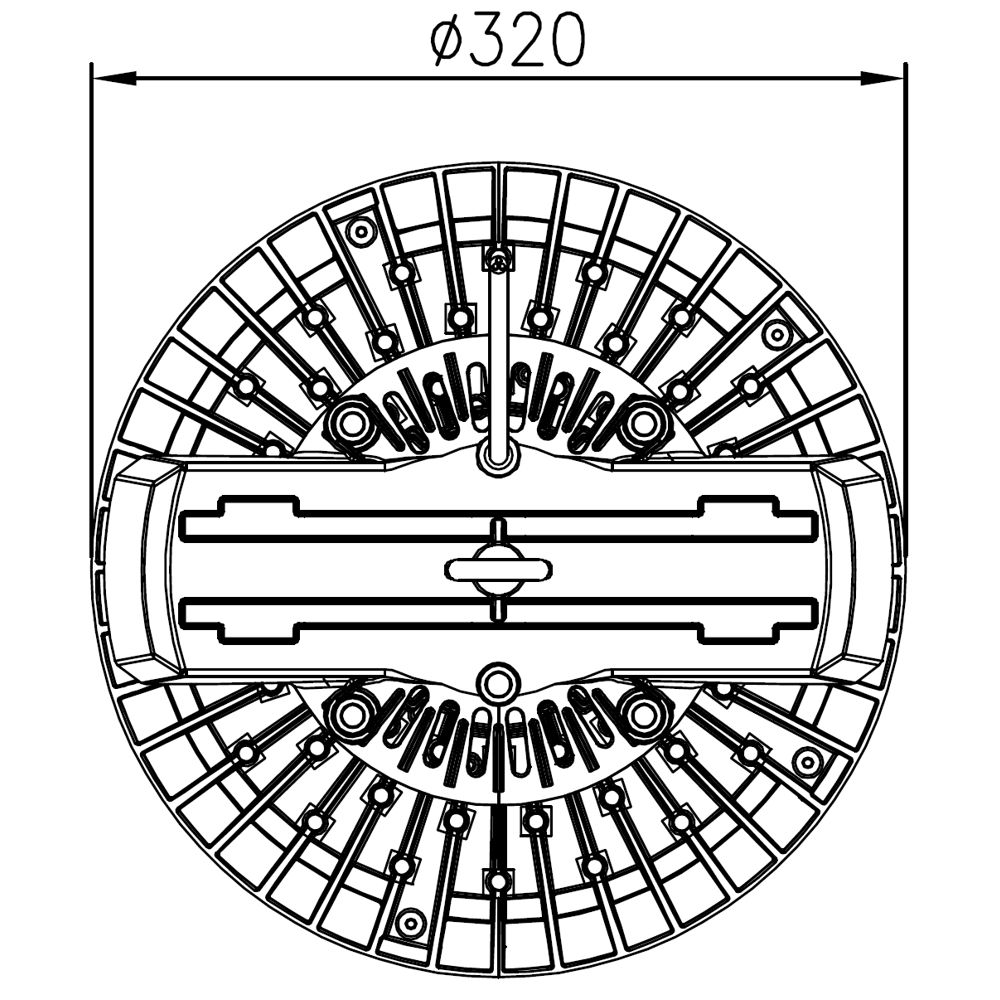

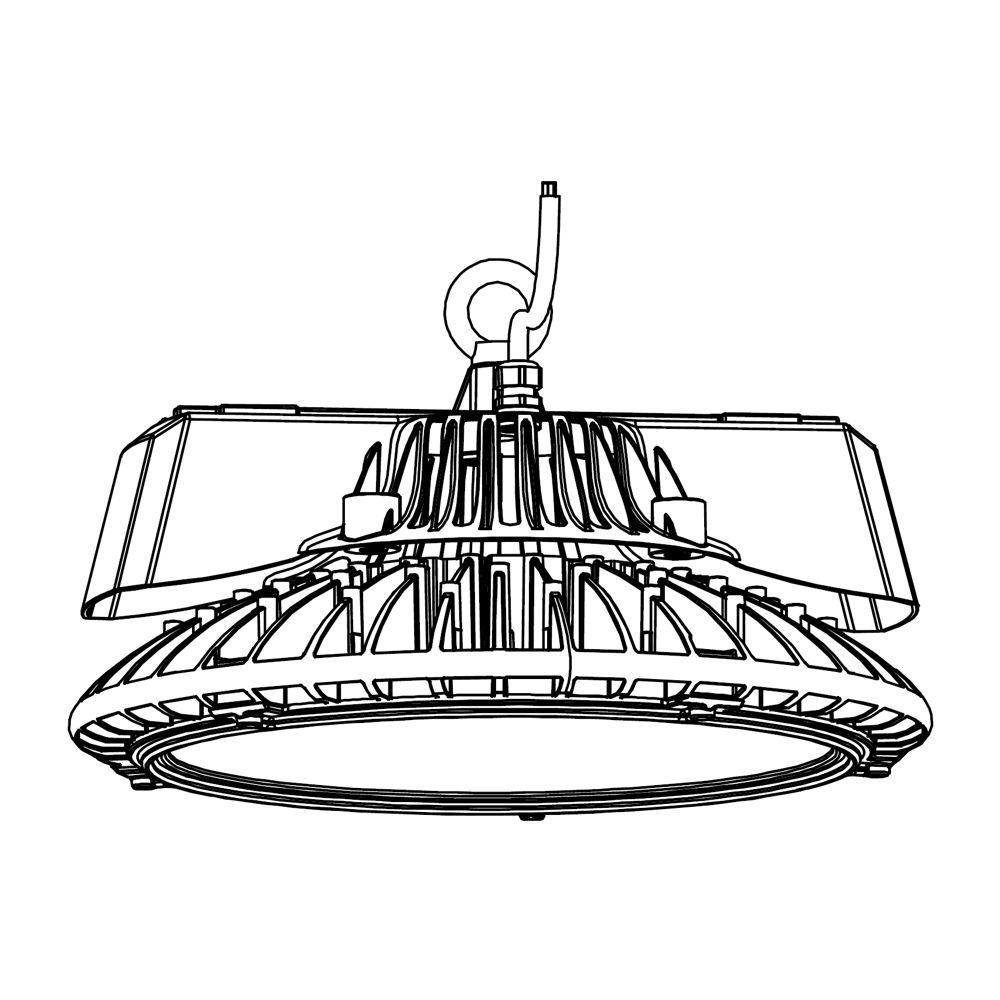

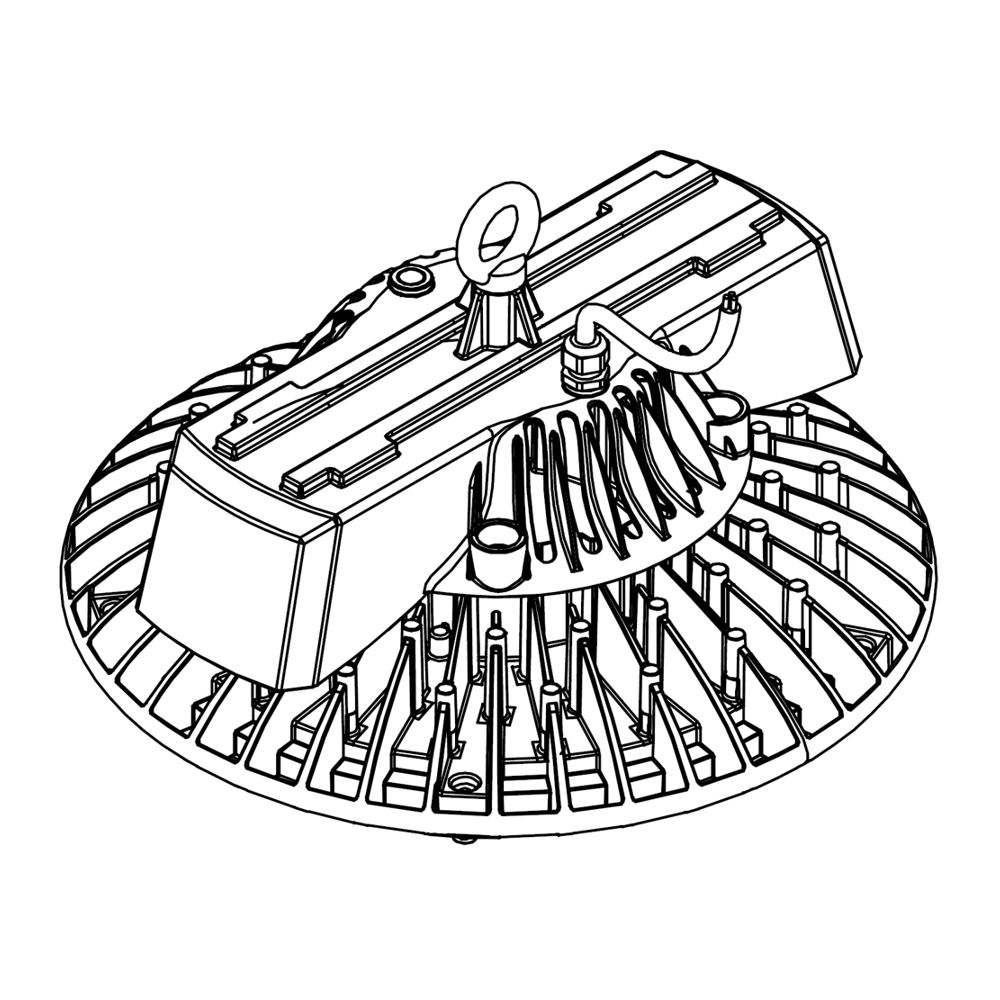

Plans
