QUARTZ Compact RSE
120-200W / Multi puissances / Multi couleurs
Description
Le QUARTZ Compact RSE est étudiée pour réduire le temps de déploiement et le niveau de maintenance par sa modularité en terme de réglage. La QUARTZ RSE peut être réglée en température de couleur, en angle d’éclairage ainsi qu’en puissance, un véritable produit tout en un.
- Distribution lumineuse modulaire
- Optique 110° en standard
- Efficacité lumineuse LED supérieur à 160lm/W
- Alimentation électronique haut rendement
- Performance maximum immédiate
- Gradation 0-10V en standard
- Gradation DALI 2 en option
- Utilisation en suspension
- Utilisation en applique avec bras en option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- LED 2835 puce LUMILEDS

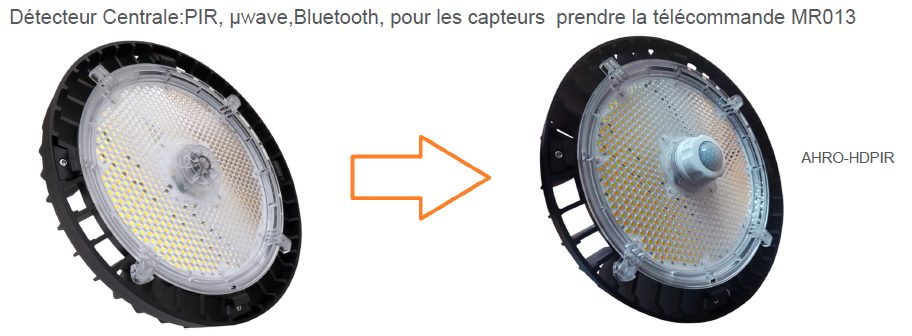

- Détecteur de mouvement en option
Caractéristiques techniques
Caractéristiques générales

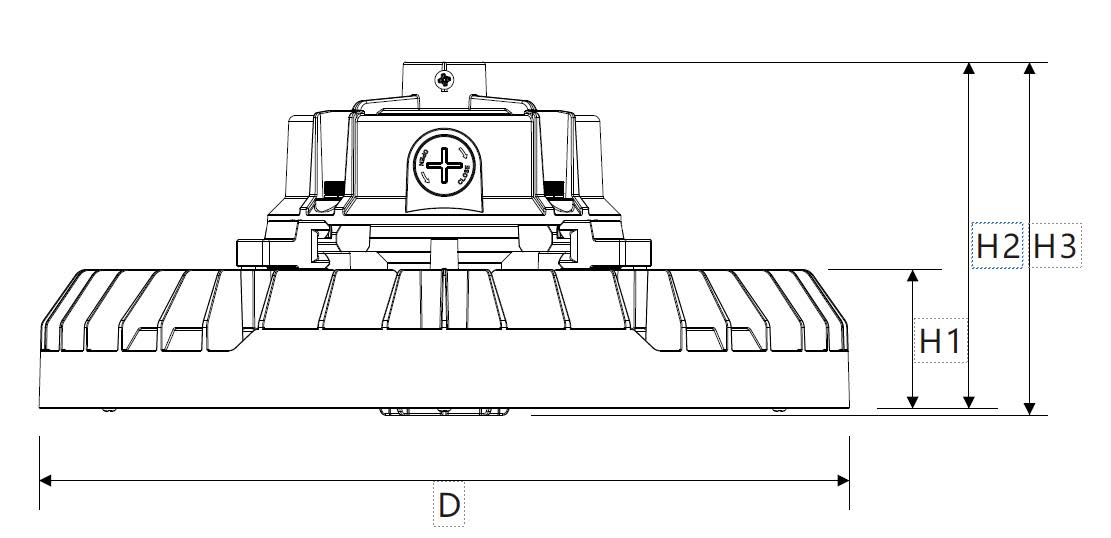

| Format (DxH) | 300x129 |
| Structure | Aluminium moulé avec ailettes de dissipation |
| Finition | Noir (autre RAL en option) |
| Protection | Peinture |
| Fixation | Anneau de suspension |
| Raccordement | Filaire longueur 1 mètre pour l'AC |
| Température de fonctionnement | -30°C à +50°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 3kg |
| Poids brut | 3,80kg |
| Emballage | L325x325x350mm Cdt 2pcs |
Caractéristiques d'éclairement
| Type de LED | 2835 Puce LUMILEDS |
| Nombre de LED | 678 |
| Puissance totale LED | jusqu'à 235W |
| Courant led | NC |
| Plage de tension led | NC |
| Optique | PC interchangeable |
| Angle de rayonnement | 110°, Faible UGR, 60°, 90x60° |
| Température de couleur °K | 4000, 5000, 6000 réglage par switch |
| Indice de rendu des couleurs | >80 avec R9 supérieur à 0 |
| Step Macadam (SDCM) | 3 |
| Flux Luminaire 5000K | >32000lm sur réglage 200W |
| Efficacité lumineuse led max | >205lm/W |
| Efficacité lumineuse luminaire | >185lm/W selon réglage |
| Niveau d'éblouissement UGR | jusqu'à UGR<16 selon optique |
| Groupe de risque | GR1 |
| L80B20 Ta25°C | >50.000h |
| L70B50 Ta25°C | >60.000h |
Caractéristiques électriques
| Puissance max luminaire | 200W |
| Tension de fonctionnement | 120-277VAC |
| Fréquence de fonctionnement | 50/60Hz |
| Facteur de puissance | >0,98 |
| Efficacité | >95% |
| THD | <10% |
| Driver | NC |
| MTBF (MIL-HDBK-217F) | 200.000 heures |
| Classe électrique | CL1 |
| Gradation | 0-10V |
Informations complémentaires
| Conformité | CE, RoHS, IP65, IK08 |
| Classe énergétique | NC |
| Garantie | 5 ans |
| Eco_conception | démontable, réparable, modulaire |
| CEE éligibilité | IND-BA-116; BAT-EQ-127 |
| Surge L-N | 6kV (2Ω) |
| Surge L/N-PE | 6kV (12Ω) |
| Empreinte Carbone (unité Fonctionelle) | 1.22E+01 kg CO2 eq |
Code commande
Code commande du CORPS STANDARD 110° 4000-5000-6000°K sans Driver:
Gamme: AHRB= Corps Led QUARTZ RSE | Puissance: 120/150/200W | Couleur: B= Noir | Led: L2= 2835 Puce LUMILEDS | Angle: 110= 110° | IRC: 8= >80 | Couleur: 456= 4000°K/5000°K/6000°K | Boitier: _= Boitier R300
Code commande Driver:
Gamme: AHRD= Driver Led QUARTZ RSE | Puissance: 200=120/150/200W / 150=100/120/150W / 100=60/80/100W | Couleur: B= Noir | Gradation: 0= 0-10V 12Vdc
Code commande Optique:
Gamme: AHRO= Option Led QUARTZ RSE | Optique: S96=Symetrique 90°X60° / 090=90°X90° / 060=60°X60° / 110=110°x110°
Pour avoir un produit standard en 110° il faut : Corps + Driver
Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant.

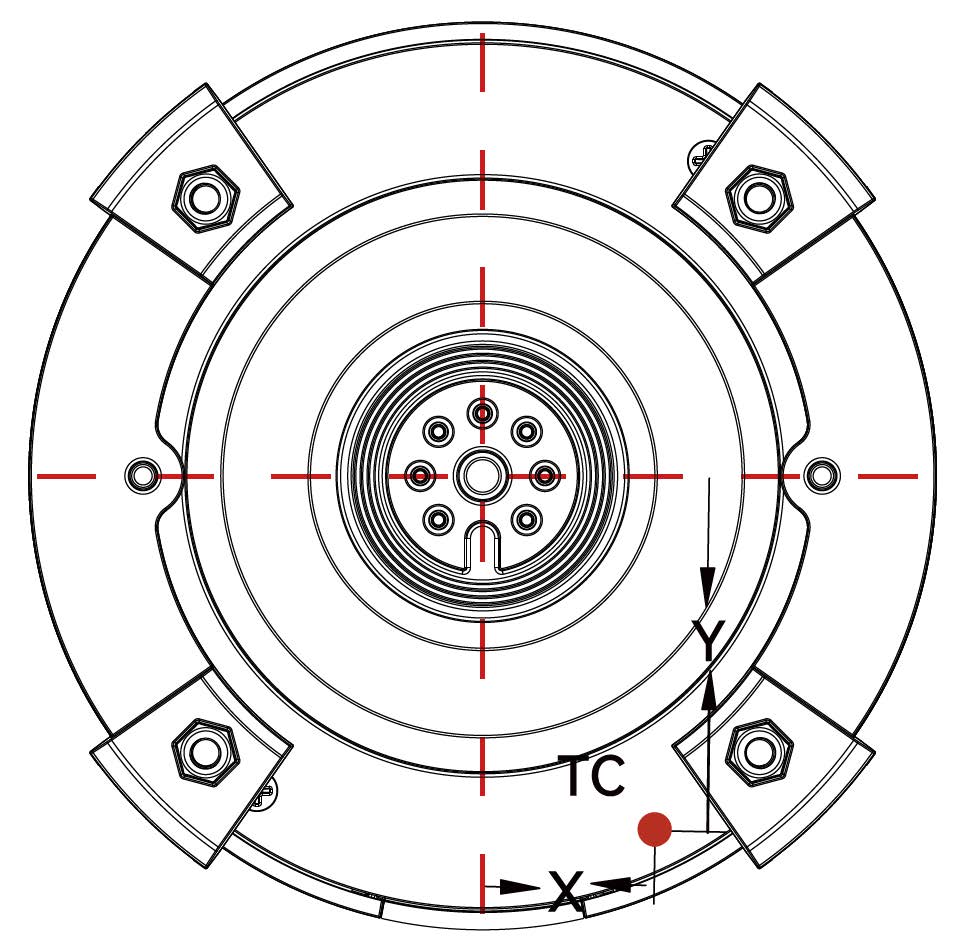

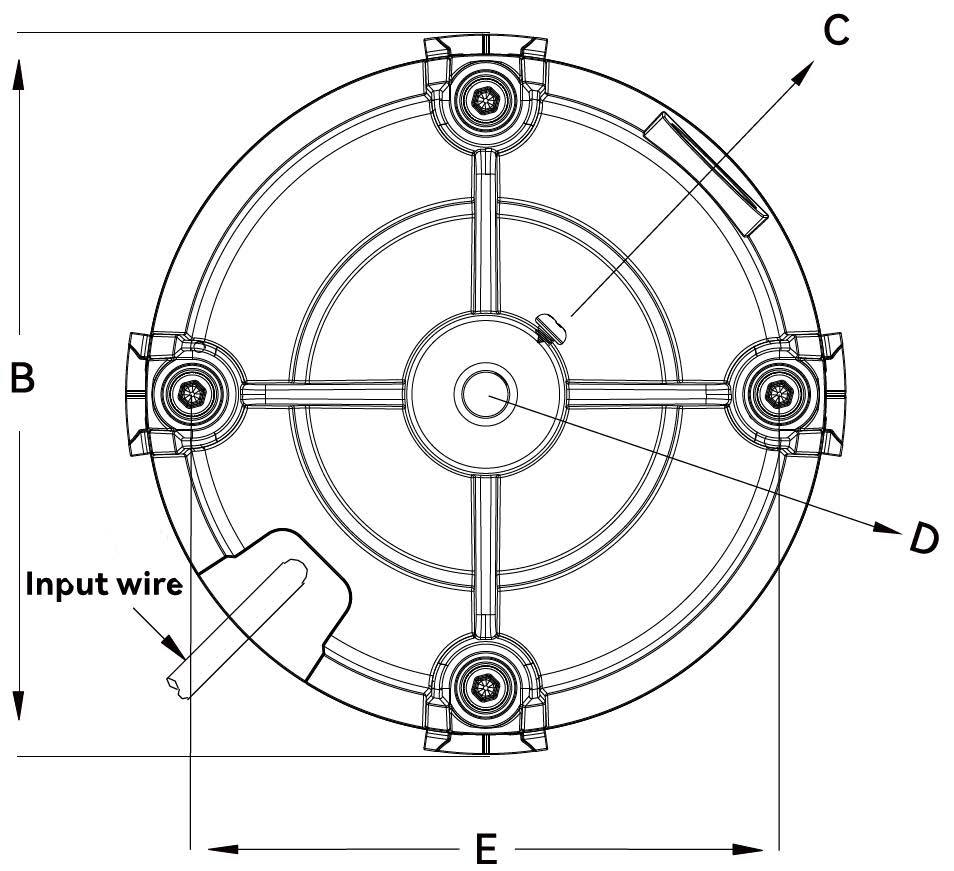

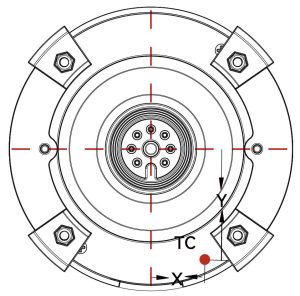

Plans
Options

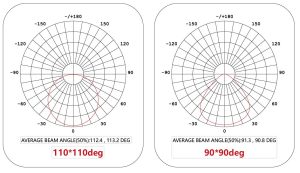

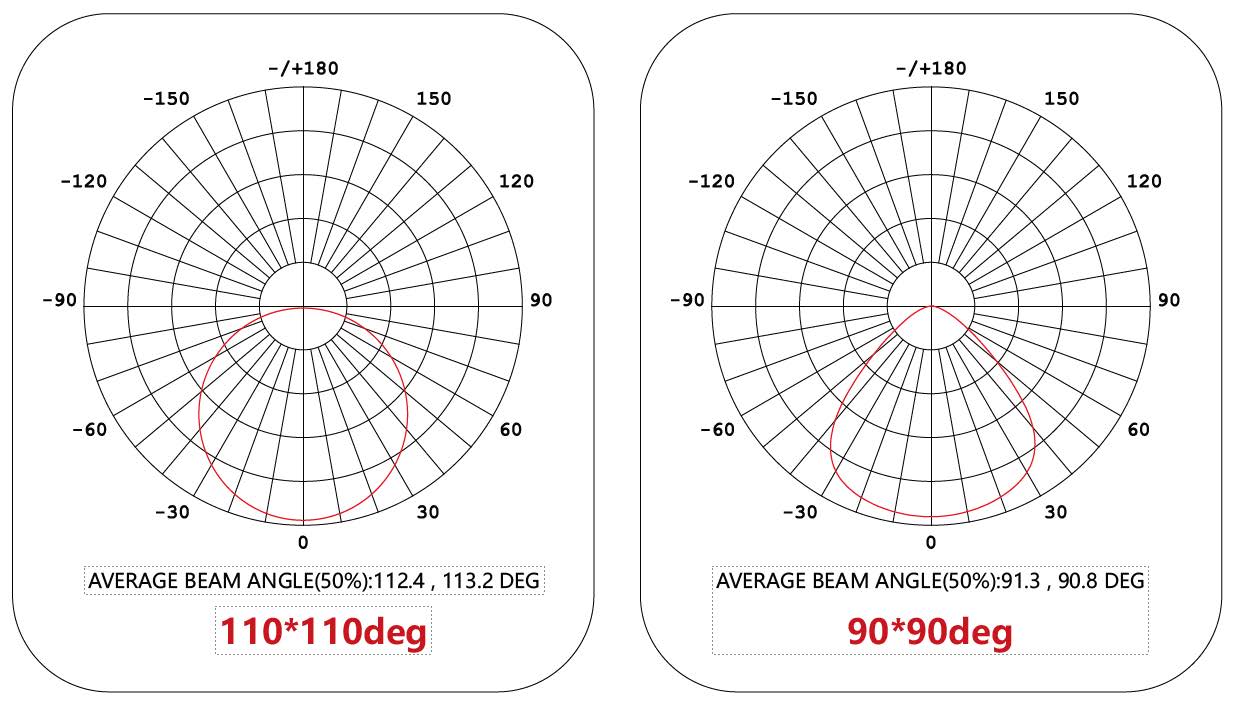

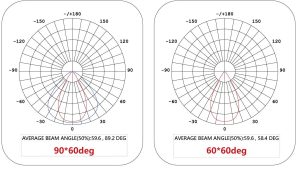

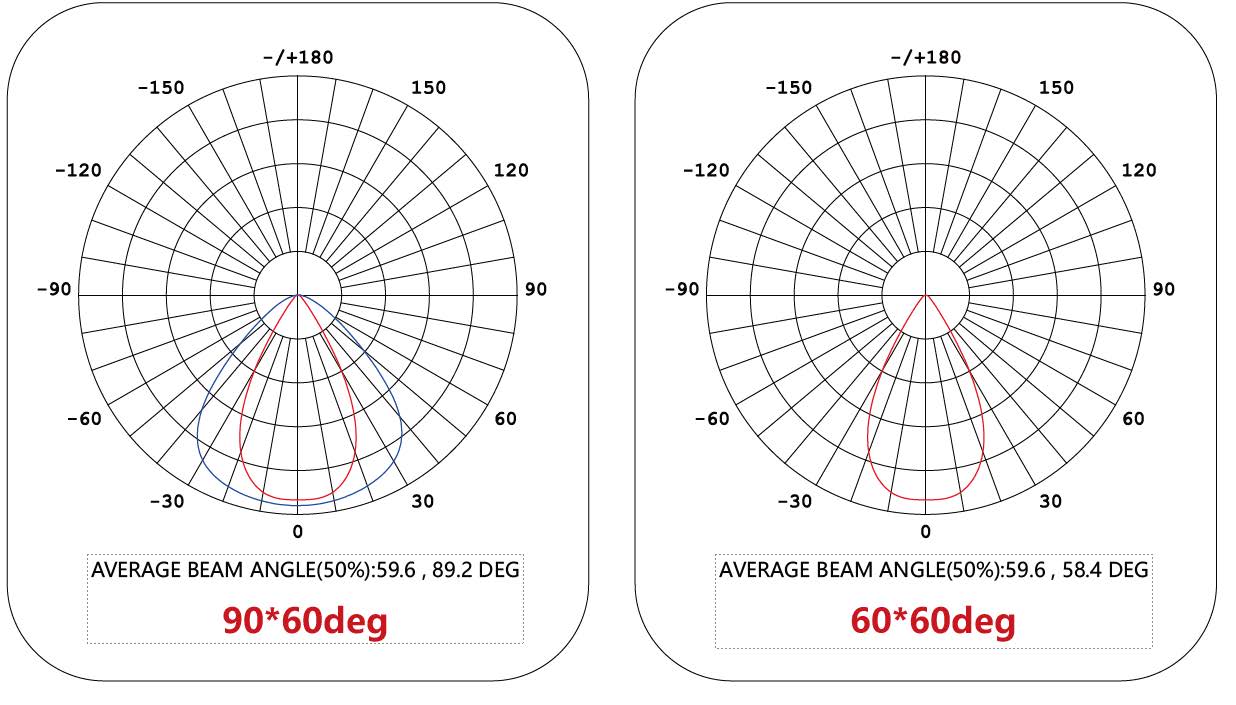

Photométries
