QUARTZ Compact Smart
200W
Description
Une gamme d’armatures industrielles LED adaptée à l’éclairage intelligent autonome pour de grandes surfaces telles que les hangars d’entretien ferroviaire, les zones de maintenance industrielle, les zones de production, les entrepôts, les centres logistique& La gamme QUARTZ Compact Smart est idéale dans le cadre d’un relamping / remplacement d’armatures à source traditionnelle. Les armatures industrielles led QUARTZ Compact Smart peuvent être combinées avec des systèmes de détection et de gestion automatique de l’éclairage et elle permettent d’accueillir en leur centre un système de détection de mouvement.
- Haut rendement
- Faible consommation
- Faible encombrement mécanique
- Façade transparente ou satinée
- Large gamme de puissance
- Facile à suspendre grâce à un anneau de suspension
- Arceau de montage en option
- Gradable en option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Performance maximale immédiate
- LUMILEDS Luxeon 3030 2D
- Alimentation MeanWell gamme ELG

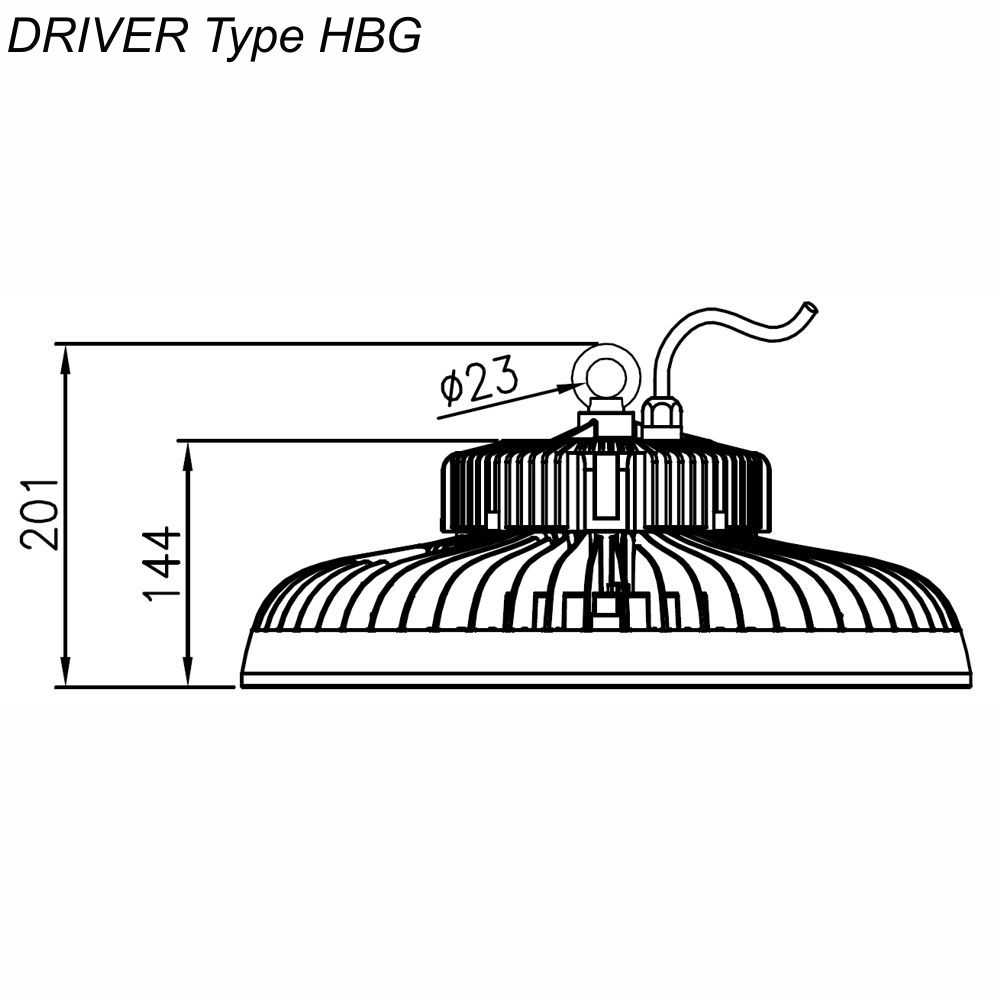

- Alimentation MeanWell gamme HBG, HLG ou HVG en option

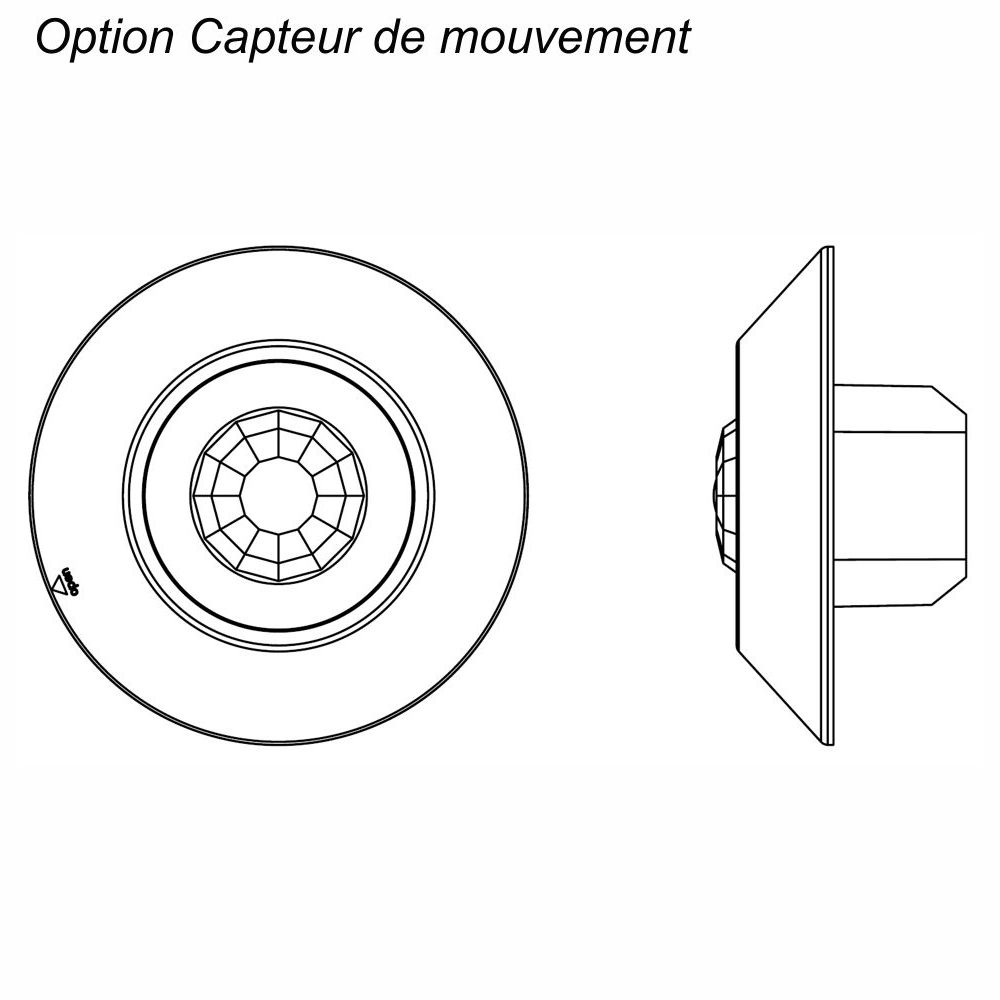

- Détecteur de mouvement en option
- Caméra de vidéo surveillance en option (à venir)
Caractéristiques techniques
Caractéristiques générales
| Format | 426*209 (69,6) |
| Structure | Fonte d'aluminium Face Polycarbonate |
| Finition | Noir, blanc autre en option |
| Protection | Peinture Polyester |
| Fixation | Suspension (arceau en option) |
| Raccordement | Filaire (30cm) 3pôles |
| Température de fonctionnement | -40°C à +50°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 7,2kg |
| Poids brut | 8kg |
| Conformité | CE, RoHS, IP65, IK10 |
| Classe Electrique | CL1 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R |
Caractéristiques d'éclairement
| Type de LED | LUMILEDS Luxeon 3030 2D |
| Nombre de LED | 600 |
| Puissance totale LED | 180W |
| Courant | 50-55mA |
| Plage de tension | NC |
| Angle de rayonnement | 100° (Transparente), 120°(Satiné) |
| Température de couleur °K | 2700, 3000, 4000, 5000, 5700, 6500 |
| Indice de rendu des couleurs | >70, >80, >90 |
| Step Macadam (SDCM) | 5 (3 en option) |
| Flux Luminaire | 28300lm à 5000°K |
| Efficacité lumineuse led | >157lm/W |
| Efficacité lumineuse luminaire | >142lm/W |
| Groupe de risque | GR0 |
| L70B50 Ta25°C TM21-6x | >60.000h |
| L70B50 Ta25°C TM21-Calcul | >300.000h (LM80 65mA) Luxeon 3030 2D |
| L80B20 Ta25°C TM21-Calcul | >162.000h (LM80 65mA) Luxeon 3030 2D |
| L80B10 Ta25°C TM21-Calcul | >152.000h (LM80 65mA) Luxeon 3030 2D |
| L90B10 Ta25°C TM21-Calcul | >73.000h (LM80 65mA) Luxeon 3030 2D |
Caractéristiques électriques
| Puissance max luminaire | 198W |
| Tension de fonctionnement | 100~305VAC |
| Fréquence de fonctionnement | 47-63Hz |
| Facteur de puissance | >0,95 |
| Efficacité | >92% |
| Gradation (Option) | Option 1-10V, PWM, Résistif, Dali |
| THD | |
| Driver | MeanWell ELG |
| MTBF (MIL-HDBK-217F) | 200.800 heures |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Optique | IRC | Couleur | Driver | Gradation |
| XXX | XXXW | X | XXX | X | X | XX | X | X |
| AHS= Armature à Led Quartz Compact | 200= 200W | B= Noir | L30= LUMILEDS Luxeon 3030 2D | C= Transparent 100° | 7= >70 | 27= 2700°K | E= ELG | _= No Dim |
| W= Blanc | F= Satiné 120° | 8= >80 | 30= 3000°K | H= HVG | 1= 1-10V/PWM/Res | |||
| 9= >90 | 40= 4000°K | _= HBG | D=Dali | |||||
| 50= 5000°K | L= HLG | |||||||
| 57= 5700°K | ||||||||
| 65= 6500°K |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Exemples |
| AHS200WBL30C840E = Armature à LED QUARTZ Compact Smart 200W Noir avec LED LUMILEDS Luxeon 3030 Transparente 100° IRC>80 4000°K Driver MW ELG |
| AHS200WWL30C850V = Armature à LED QUARTZ Compact Smart 200W Blanche avec LED LUMILEDS Luxeon 3030 Transparente 100° IRC>80 5000°K Driver MW HVG |
| AHS200WBL30F840ED = Armature à LED QUARTZ Compact Smart 200W Noir avec LED LUMILEDS Luxeon 3030 Satiné 120° IRC>80 4000°K Driver MW ELG DALI |
| AHS200WBL30C850E1 = Armature à LED QUARTZ Compact Smart 200W Noir avec LED LUMILEDS Luxeon 3030 Transparente 100° IRC>80 5000°K Driver MW ELG 1-10V |
| Accessoires |
| ADL-HMW11 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor |
| ADL-HMW12 = Détecteur de mouvement grande hauteur avec gradation 1-10V, fonction corridor et détection d’intensité lumineuse |
| ADL-HMW14 = Détecteur de mouvement grande hauteur avec gradation DALI, fonction corridor |
| ADL-HMW15 = Détecteur de mouvement grande hauteur avec gradation DALI, fonction corridor et détection d’intensité lumineuse |
| ADL-HRC-11 = Télécommande / Programmation |
| Détection infra-rouge et autre système sur demande auprès de notre service technique |
| Leafnut = Système de gestion centralisé. Prendre contact auprès de notre service technique |

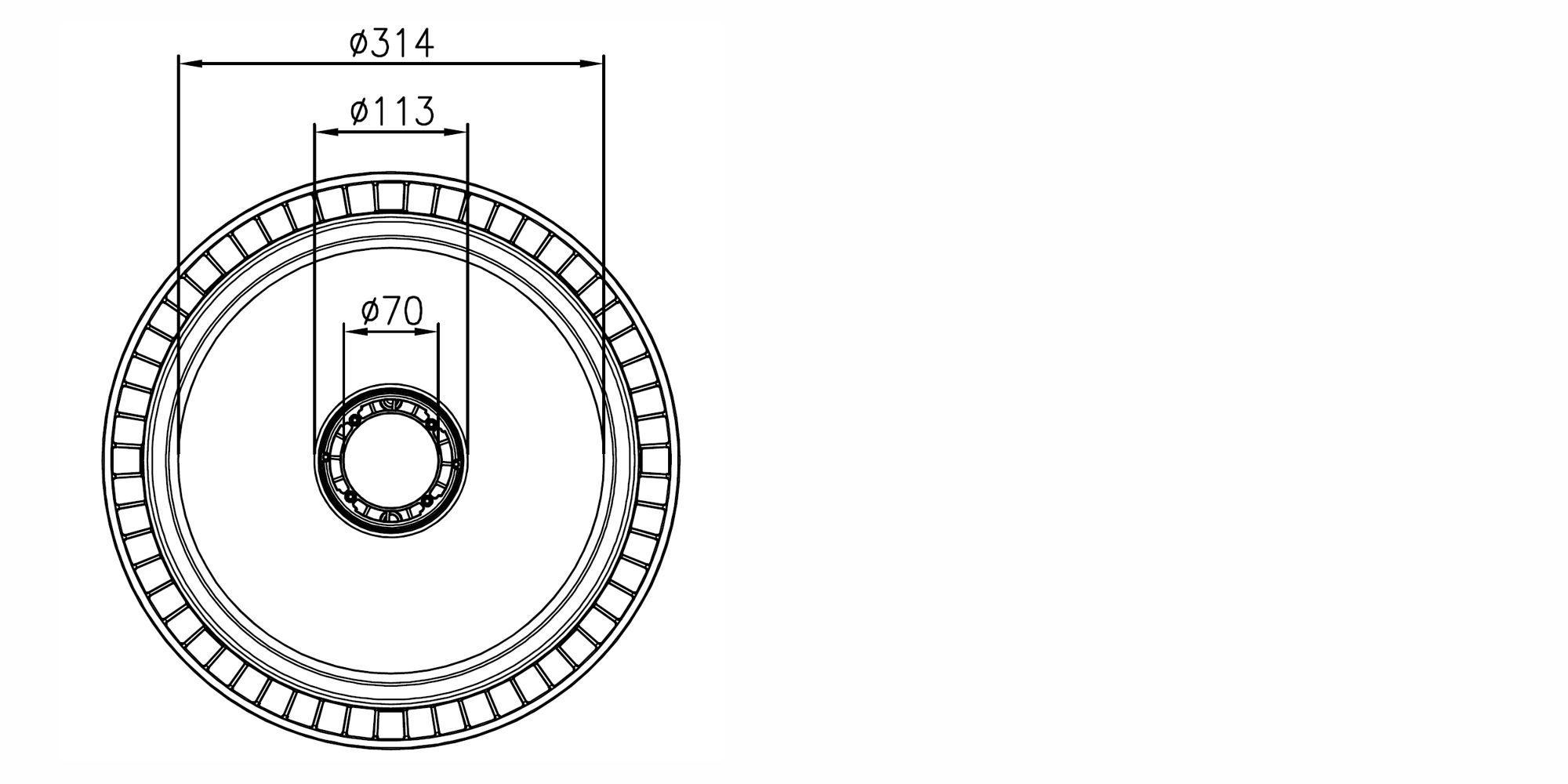

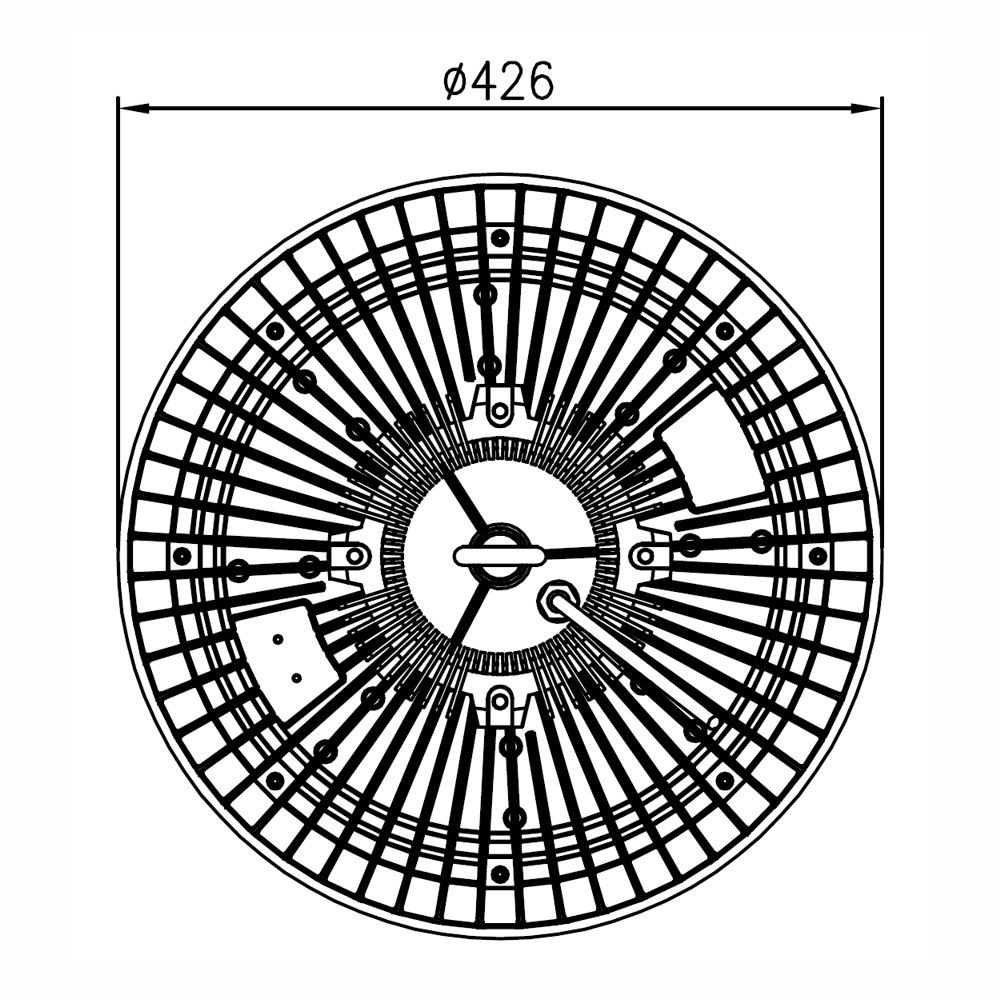

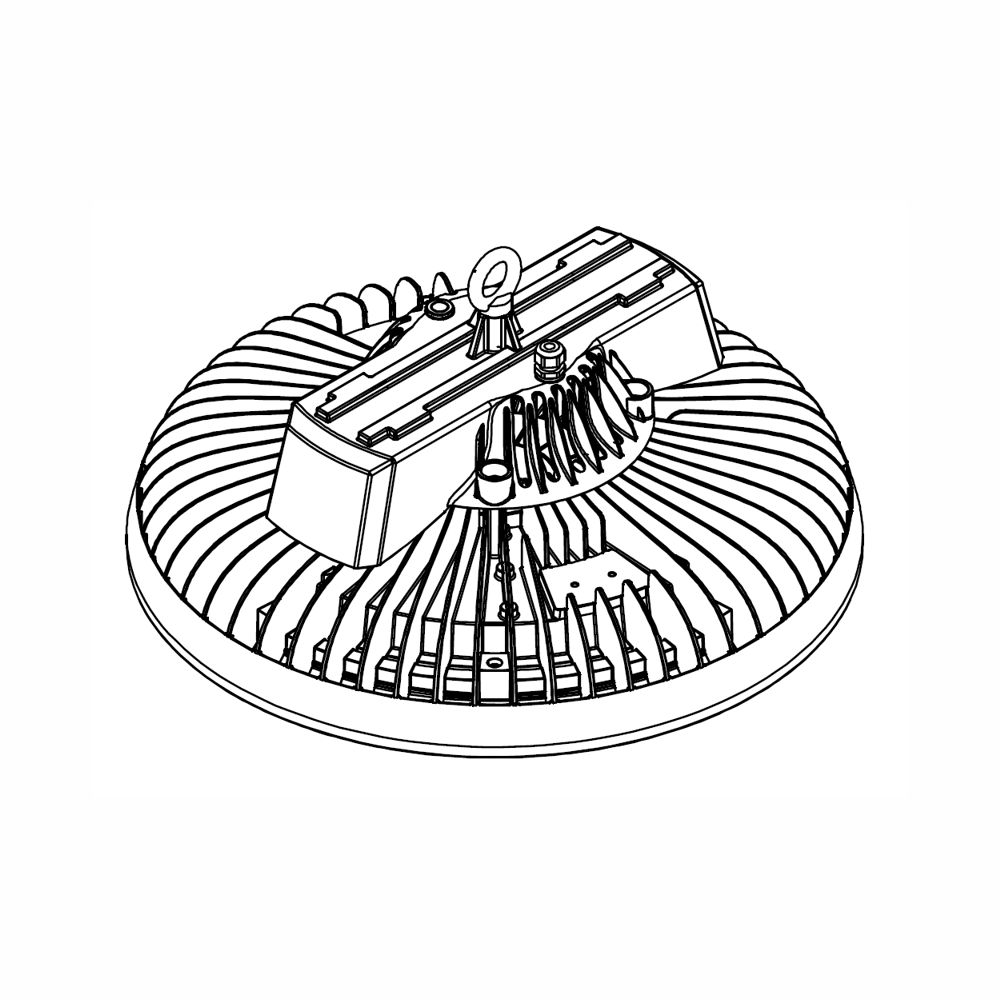

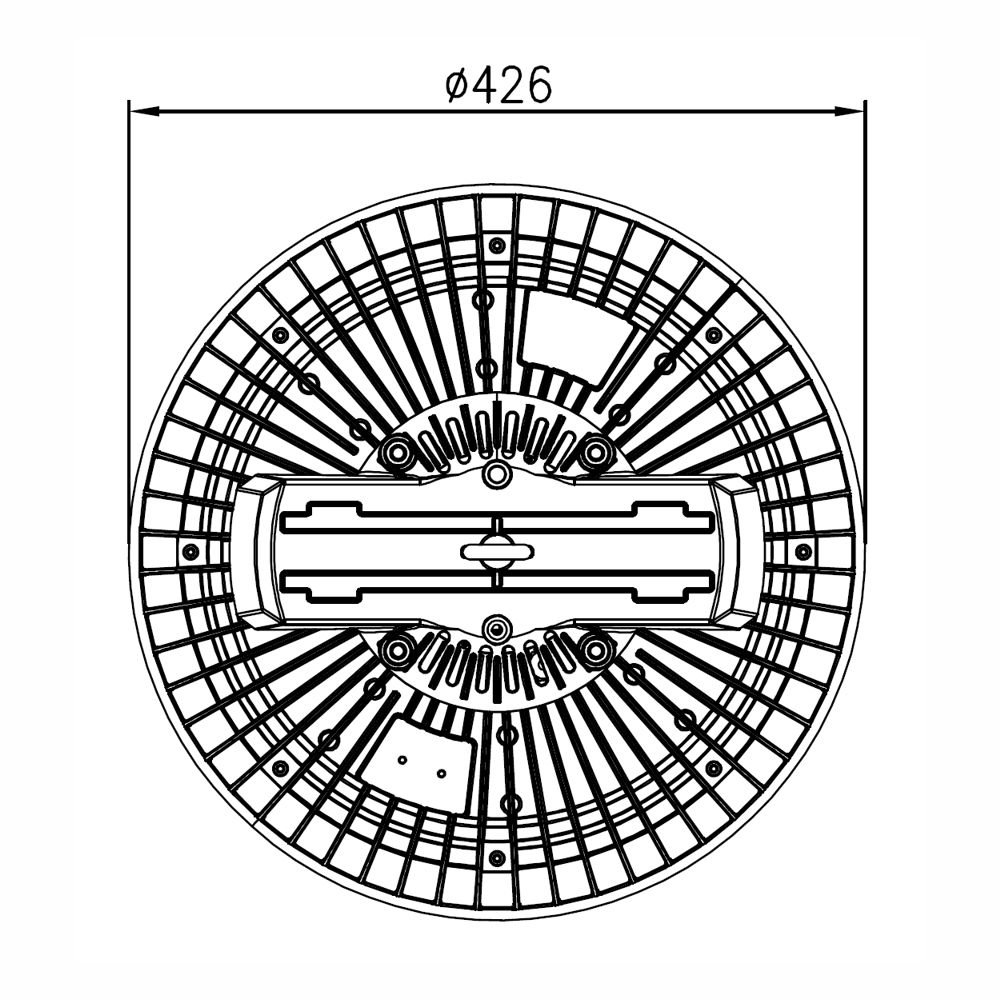

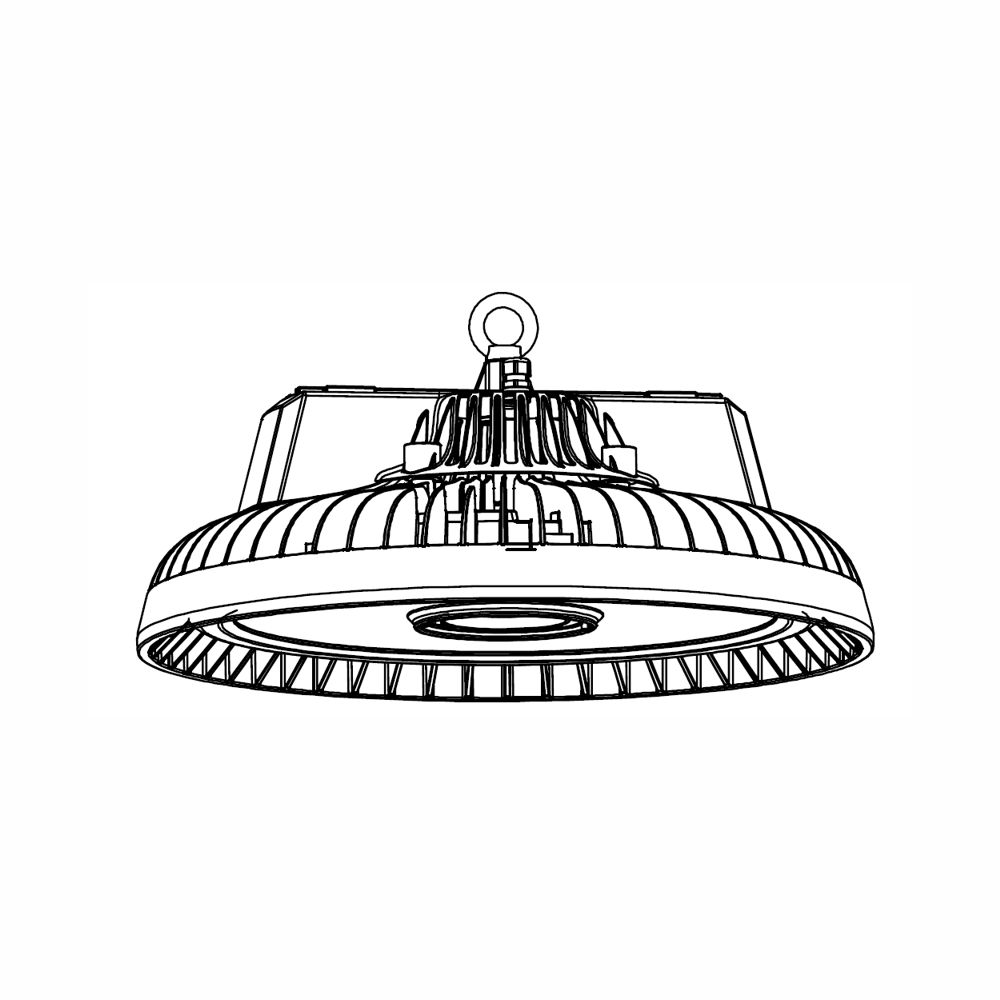

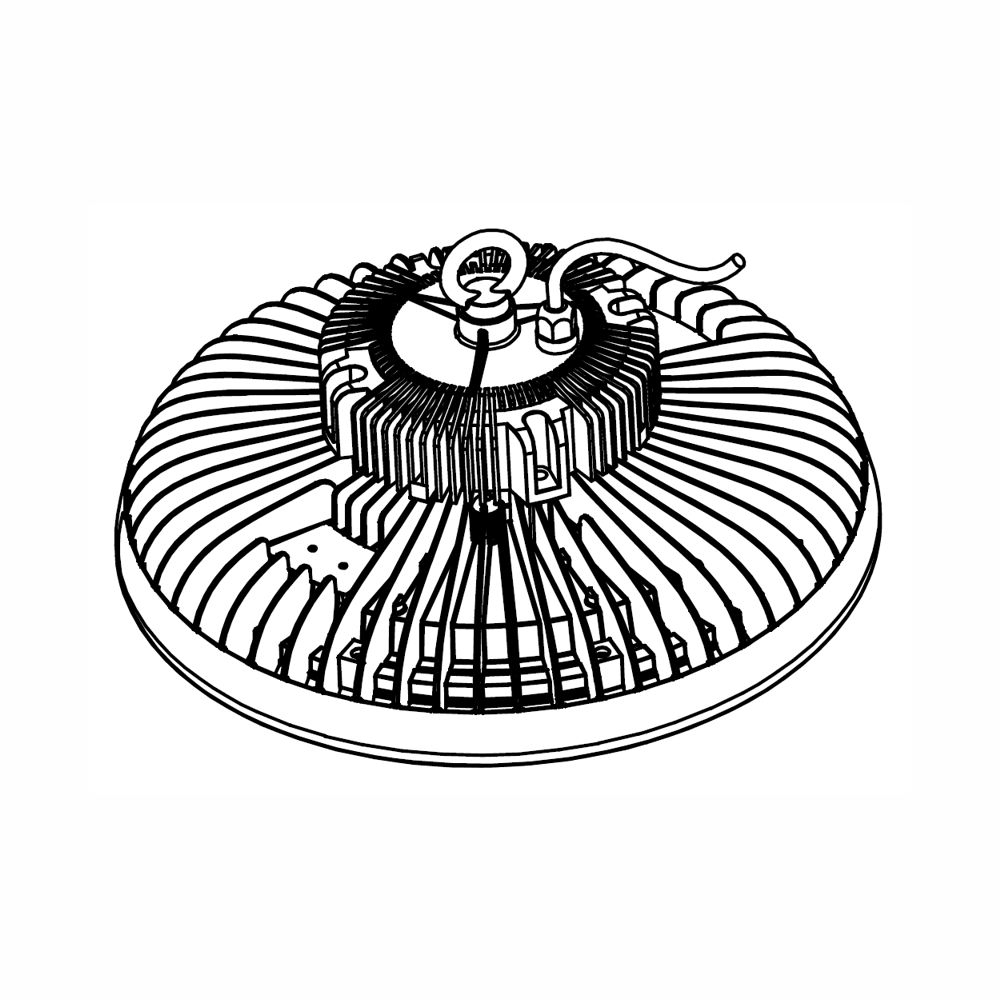

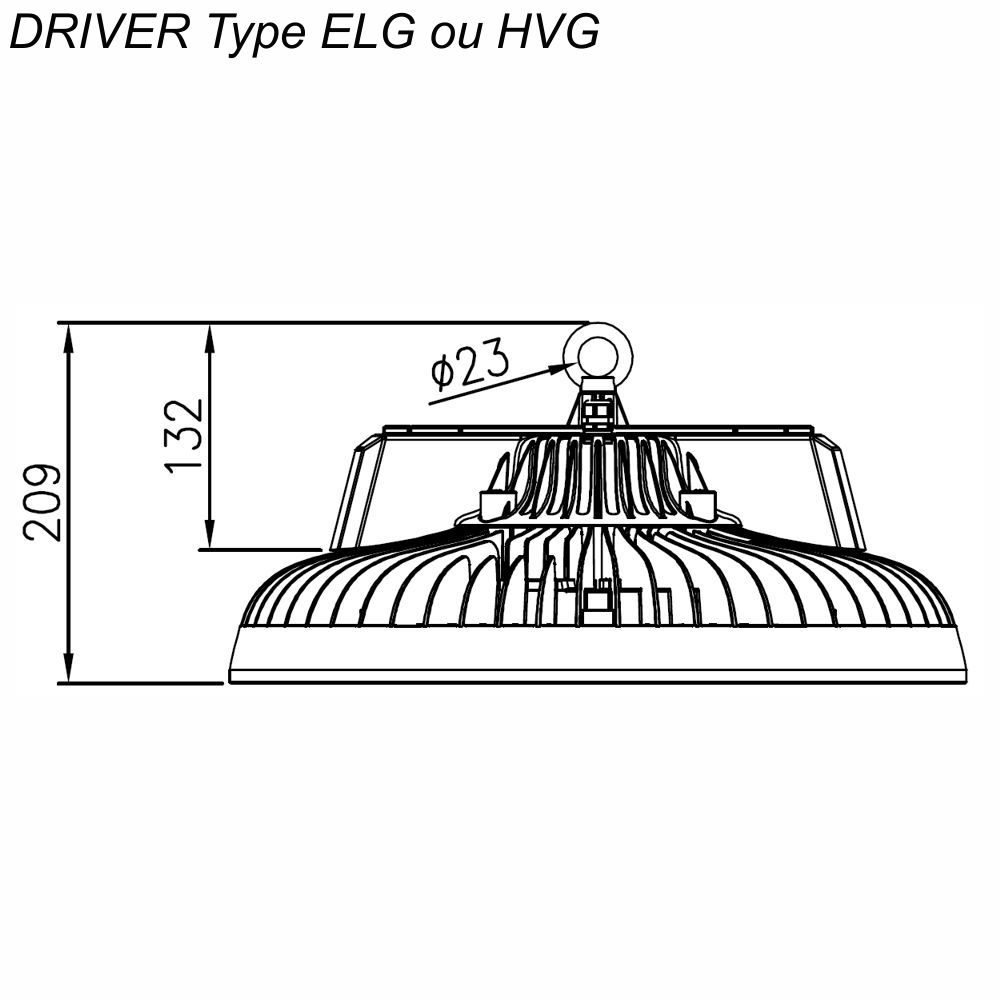

Plans
Options
Photométries
Préscription
Fiche technique
Documents
- CEE Attestation d'éligibilité CEE - QUARTZ Compact
- IES Fichier IES - Quartz Compact Smart - Ed2 (Fichiers IES - QUARTZ COMPACT SMART - Ed 2)
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
