SPATH Sport
100W

















Description
Le luminaire de sport d’intérieur à led SPATH Sport 100W a été développé spécialement pour répondre aux exigences en éclairage des espaces sportifs. D’une installation simple et rapide il est utilisable en applique ou suspendu et il est résistant aux impacts de balles. Son très faible niveau d’éblouissement permet un très grand confort d’utilisation qui le destine à une utilisation en milieu sportif, mais il répond également aux besoins des milieux industriels ou atelier de travail. Sa conception en accord avec l’économie circulaire en fait un produit de référence sur le marché des équipements sportifs à faible éblouissement.
- Résistant aux impacts de balles
- Faible éblouissement
- Alimentation électronique PHILIPS Xitanium
- Performance maximum immédiate
- Gradation DALI en option
- Gradation 1-10V en option
- Installation simple et rapide
- Utilisation en applique
- Utilisation en suspension avec option
- Forte réduction des coûts de maintenance
- Rapide retour sur investissement
- Smart Lighting ZigBee Solution AGATE
Caractéristiques techniques
Caractéristiques générales

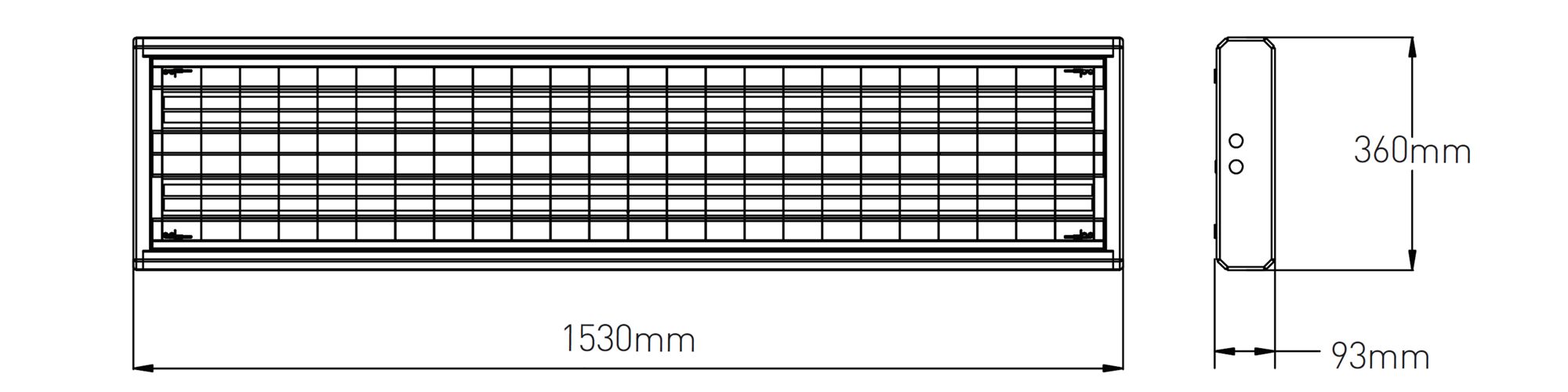

| Format (DxLxH) | 1530x360x93 |
| Structure | Acier galvanisé |
| Optique | Diffuseur |

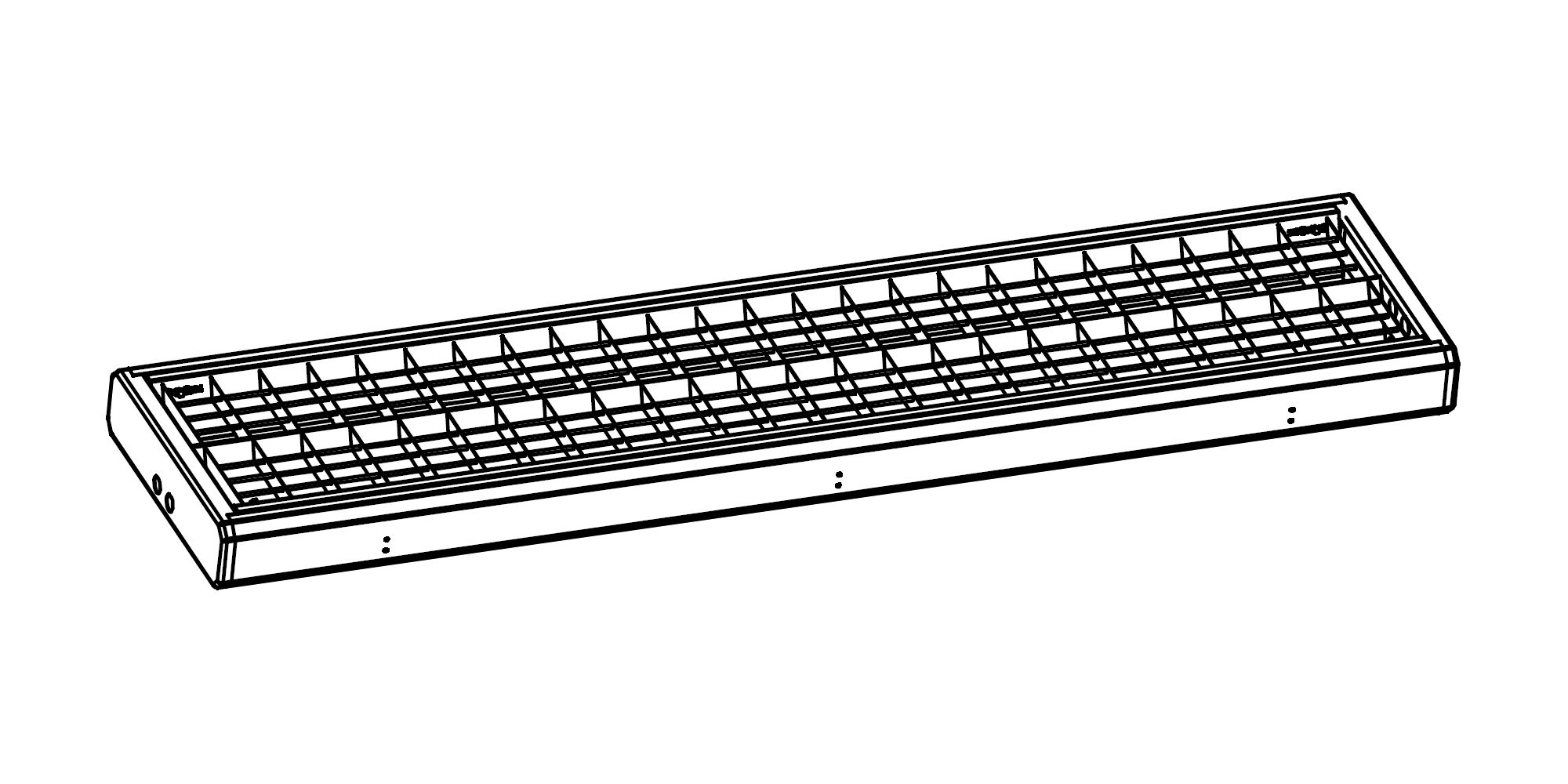

| Façade | Grille de protection |
| Finition | Peinture |
| Couleur | Blanc(autre RAL en option) |
| Fixation | Applique ou suspension |
| Raccordement | Bornier intérieur |
| Température de fonctionnement | -40°C à +40°C |
| Température de stockage | -40°C à +65°C |
| Poids net | 11,5kg |
| Poids brut | 14,4kg |
| Conformité | CE, RoHS, IP20, IK10 |
| Classe énergétique (874/2012) | A++ |
| IEE | 0,12 |
| Garantie | 5 ans |
| P/U | P |
| R/Rx | R (Réparable) |
| CEE | IND-BA-116 |
| Emballage | L1700xl440xh180mm |
Caractéristiques d'éclairement
| Type de LED | SANAN 2835 |
| Nombre de Led | 624 |
| Puissance totale Led | 95W |
| Courant Led | 57mA |
| Plage de tension Led | NC |

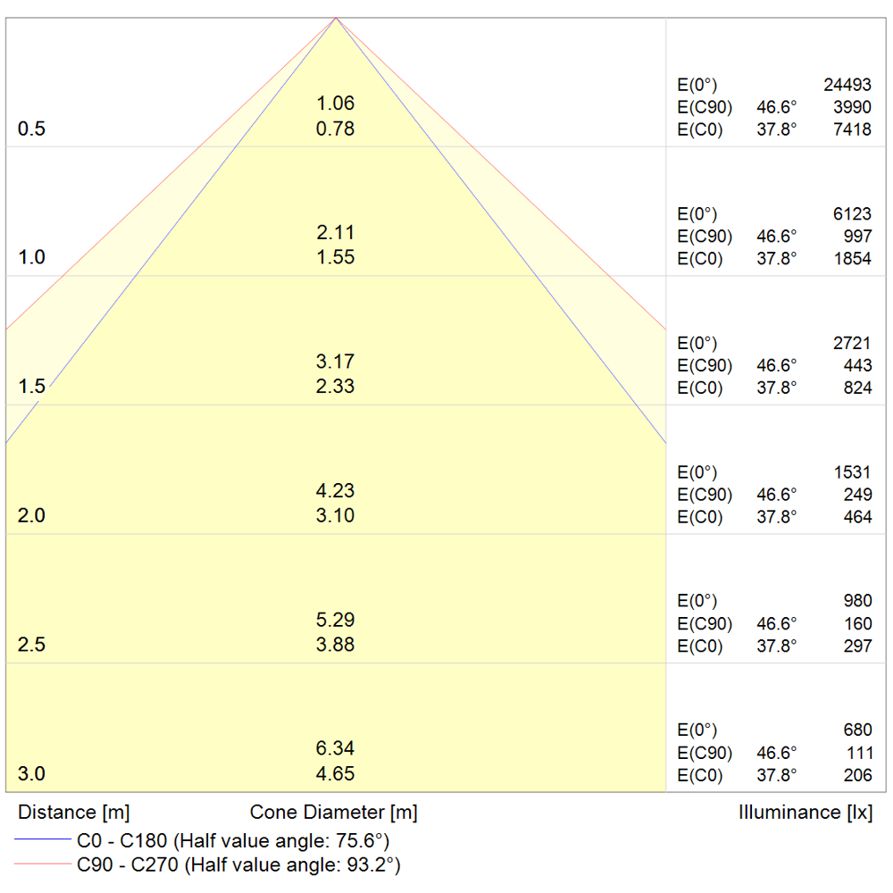

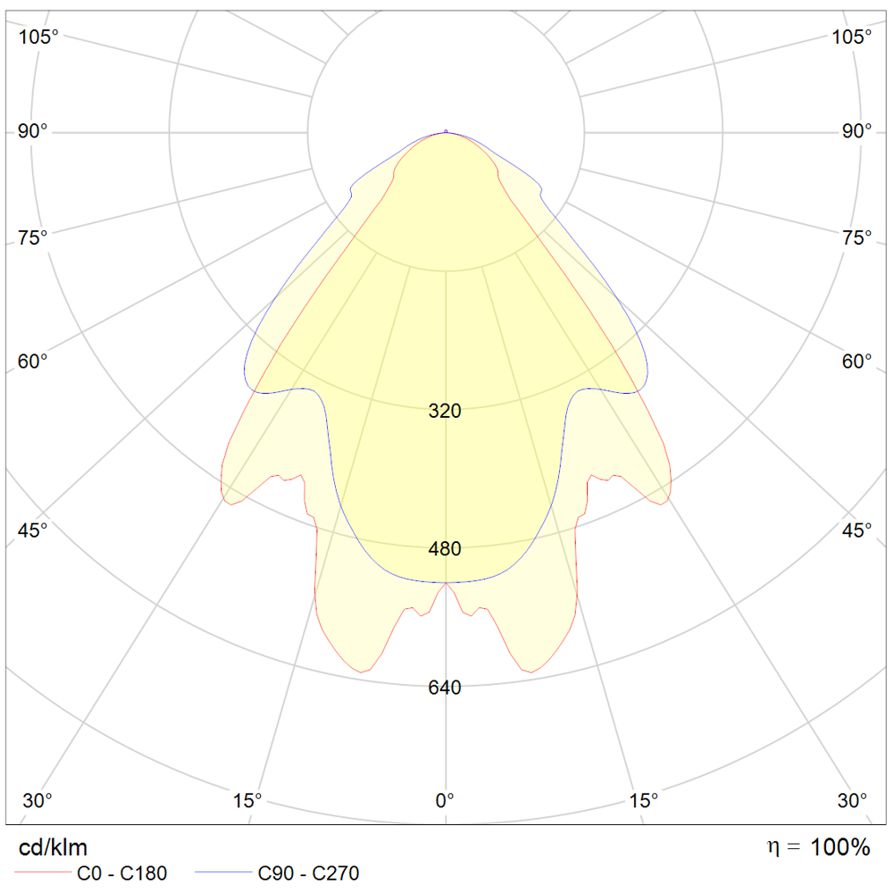

| Angle de rayonnement | 90° |
| Température de couleur °K | 3000, 4000, 5000, 6500 |
| Indice de rendu des couleurs | >80 |
| Step Macadam (SDCM) | 3 |
| Flux Luminaire 4000K Ra80 | >11770lm |
| Efficacité lumineuse led max | >123lm/W |
| Efficacité lumineuse luminaire | >116lm/W |
| Niveau d'éblouissement UGR | |
| Groupe de risque | GR0 |
| L80B20 Ta25°C | >50.000h |
Caractéristiques électriques
| Puissance max luminaire | 101W |
| Tension de fonctionnement | 202~254VAC/186~250VDC |
| Fréquence de fonctionnement | 50~60Hz |
| Facteur de puissance | >0,98 |
| Efficacité | >94% |
| THD | |
| Driver | PHILIPS Xitanium iXt |
| Durée de vie | 100.000 heures |
| Classe électrique | CL1 |
Informations complémentaires
Code commande
| Gamme | Puissance | Couleur | Led | Angle | IRC | Couleur | Boitîer |
Driver | Gradation |
| XXX | XXXW | X | XXX | XXX | X | XX | X | X | X |
| ADS= Luminaire sportif SPATH Sport | 100= 100W | W= Blanc |
S2= SANAN 2835 |
090= 90° | 8= >80 | 30= 3000°K | _= Boitier D400 | I= PHILIPS iXt |
_= No Dim |
| G= Gris | 7= >70 | 40= 4000°K | D= DALI | ||||||
| N= Noir | 50= 5000°K | 1= 1-10V | |||||||
| 65= 6500°K |
| Attention : toutes les combinaisons ne sont pas réalisables. Merci de vérifier auprès de votre correspondant. |
| Exemples | Descriptions |
| ADS100WWS2090840I | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 4000°K Driver PHILIPS Xitanium iXt |
| ADS100WWS2090840ID | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 4000°K Driver PHILIPS Xitanium iXt TD DALI |
| ADS100WWS2090830I | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 3000°K Driver PHILIPS Xitanium iXt |
| ADS100WWS2090830ID | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 3000°K Driver PHILIPS Xitanium iXt TD DALI |
| ADS100WWS2090850I | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 5000°K Driver PHILIPS Xitanium iXt |
| ADS100WWS2090850ID | Luminaire sportif SPATH Sport 100W avec LED puce SANAN format 2835 angle 90° IRC>80 5000°K Driver PHILIPS Xitanium iXt TD DALI |
| Accessoires | |
| ADSO-BRACKET-W | Arceau de suspension blanc |
| ADSO-KIT-CHAINE | Kit de chaines de suspension pour SPATH Sport |
| AGATE | Smart lighting, solution d’éclairage intelligent, système de gestion centralisé. Prendre contact auprès de votre correspondant |
Options
Préscription

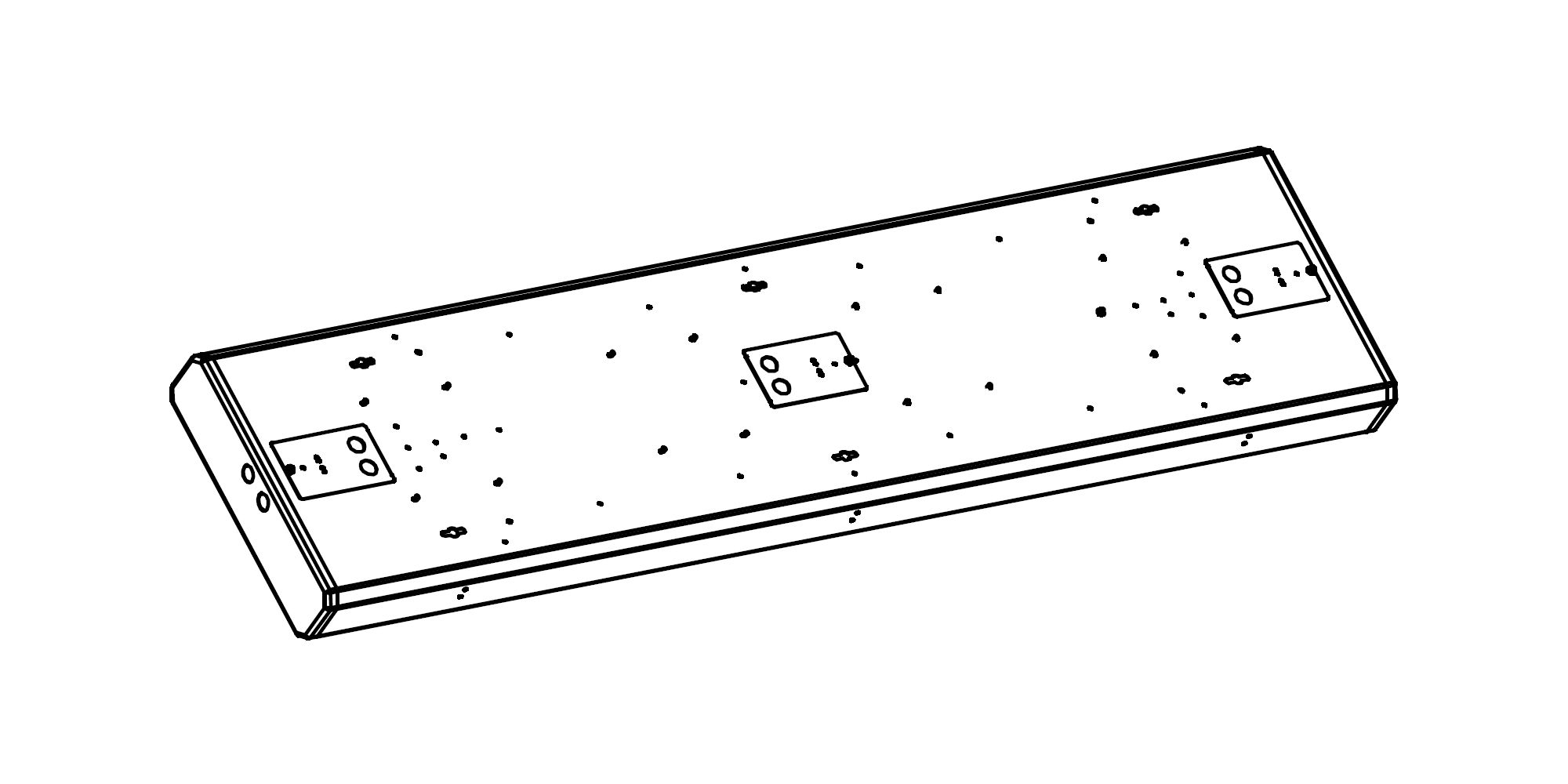

Le luminaire de sport d’intérieur à LED développé spécialement pour répondre aux exigences en éclairage des espaces sportifs. D’une puissance de 100W dans un format de 1530mm par 360mm sur une hauteur de 93mm il est réalisé en acier galvanisé peint. Il est équipé d’une grille de protection amovible qui le rend résistant aux impacts de balles suivant la DIN 18032.3. Ses deux sources lumineuses sont équipée de 312 leds chacune au format 2835 alimentées par un driver industriel avec une plage de tension d’entrée alternative de 202 à 254V ou continue de 186 à 250V. En option il peut être fourni avec une gradation DALI ou 1-10V. Son optique permet un niveau d’UGR très bas et un grand confort d’utilisation. Il possède plusieurs possibilités de connexion par le dessus ou sur les côtés permettant un câblage traversant. Le luminaire d’un poids de 11,5kg, d’une pose très rapide se pose en applique ou en suspension en option. Le luminaire est conçu pour être réparable et rentrer dans le cycle de l’économie circulaire.
Fiche technique
Documents
- IES IES - SPATH Sport Ed1 (IES_SPATH_Sport_Ed1)
- DRV Driver PHILIPS Xitanium 100W DALI iXt TD
- DRV Driver PHILIPS Xitanium 100W iXt
- CEE Attestation d’éligibilité CEE SPATH Sport
- CE Déclaration de conformité UE SPATH Sport
Les fichiers IES, les manuels et les certificats sont réservés aux utilisateurs connectés.
